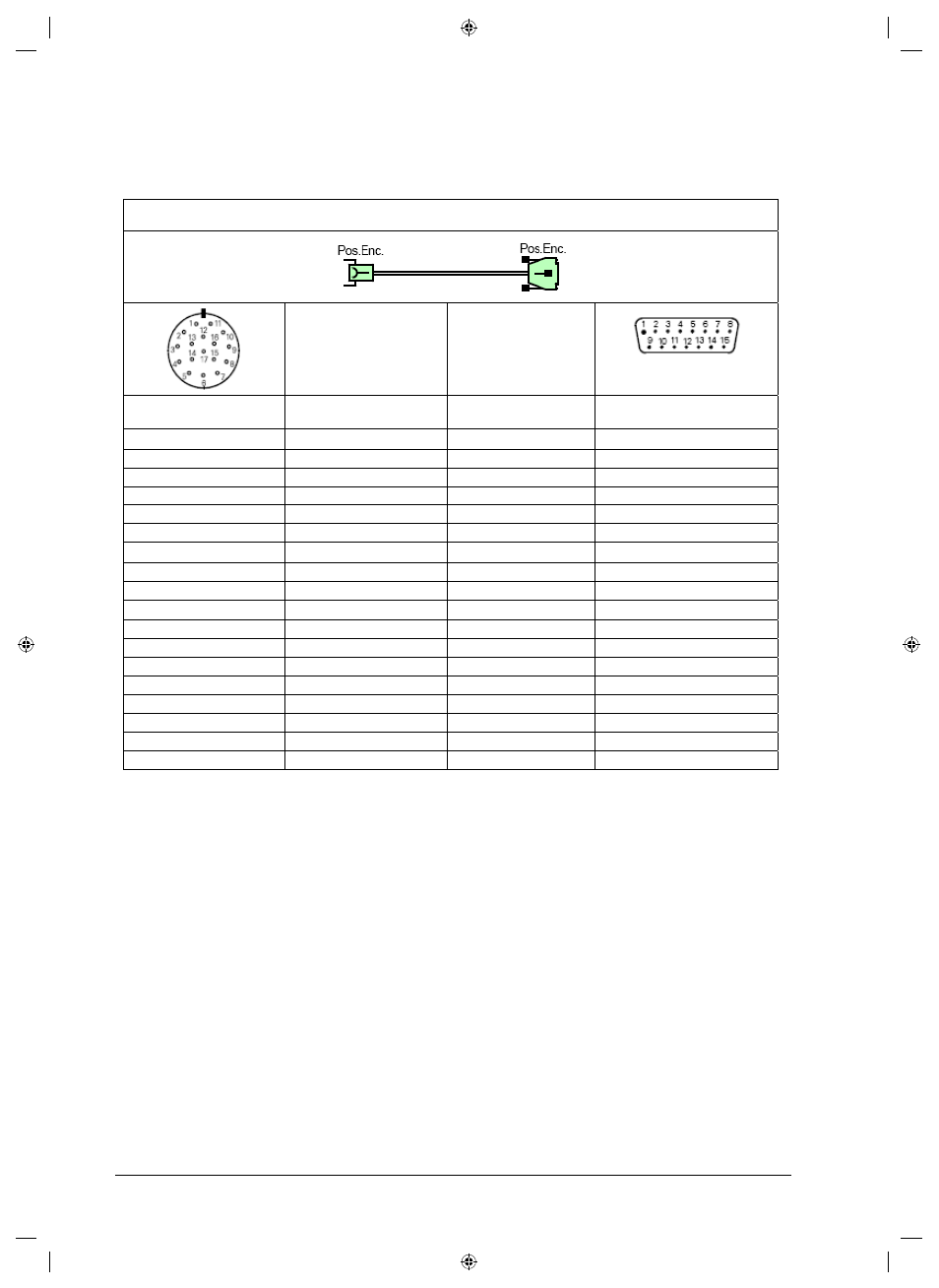

9.11 Câble adaptateur vers la carte d'interface IK 115/IK 215
Câble adaptateur ID 324 544-xx
Signal Couleur
Prise 17 plots
femelle
Prise Sub-D 15 plots
mâle
PIN 1 U
P
– palpeur bleu PIN 12
PIN 2 libre – PIN 7
PIN 3 libre – PIN 14
PIN 4 0V - palpeur blanc PIN 10
PIN 5 libre – –
PIN 6 libre – –
PIN 7 U
P
brun/vert PIN 4
PIN 8 CLOCK+ violet PIN 8
PIN 9 CLOCK- jaune PIN 15
PIN 10 0V (U
N
) blanc/vert PIN 2
PIN 11 blindage interne – PIN 6
PIN 12 B+ bleu/noir PIN 3
PIN 13 B- rouge/noir PIN 11
PIN 14 DATA+ gris PIN 5
PIN 15 A+ vert/noir PIN 1
PIN 16 A- jaune/noir PIN 9
PIN 17 DATA- rose PIN 13
boîtier de la prise blindage externe blindage externe boîtier de la prise
