17 6 10 Contrôleur d'impédance FST 2

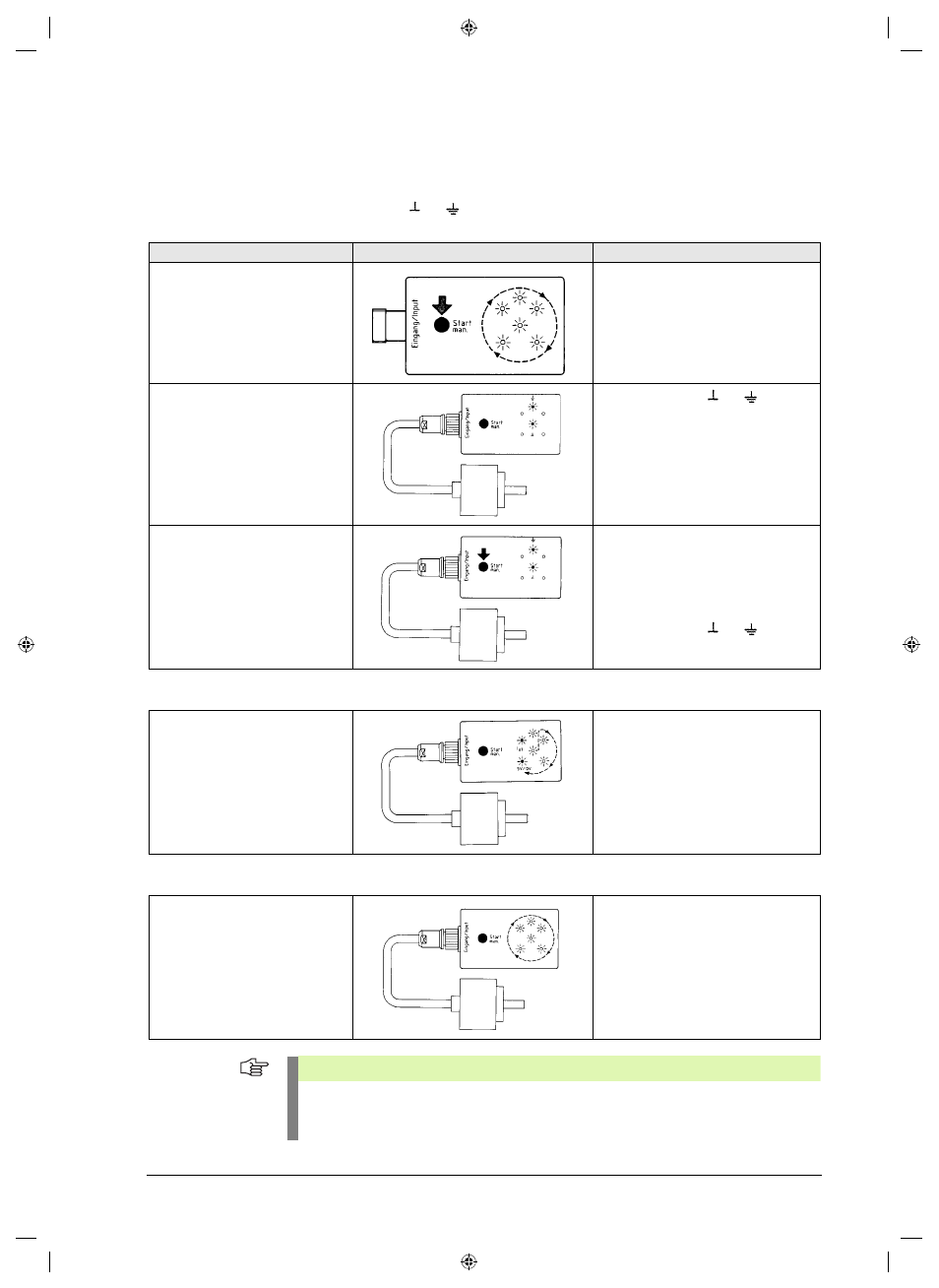

10.3 Exemple d'application
Mesure d’un capteur rotatif présentant les défauts (courts-circuits) suivants:
„ Court-circuit entre et
„ Court-circuit entre Ie1 et 0 V / 5 V
Eliminer le court-circuit sur le capteur rotatif!
Eliminer le court-circuit 2 sur le capteur rotatif!
Instruction Affichage Origine du défaut
Test de pile:
Appuyer sur la touche start
manuelle Allumage séquentiel des LEDs = pile
correcte
LEDs non allumées = pile défectueuse
Raccorder le capteur rotatif,
lancement automatique de la
procédure de contrôle Court-circuit entre et affiché
(court-circuit 1)
La procédure de contrôle n'est pas
lancée (LEDs non allumées)
Appuyer sur la touche start
manuelle, la procédure de contrôle
est lancée
Source lumineuse du capteur rotatif
défectueuse ou fil conducteur de la
source lumineuse interrompu
Court-circuit entre et affiché
(court-circuit 1)
Raccorder le capteur rotatif,
lancement automatique de la
procédure de contrôle Arrêt de l’allumage séquentiel au
niveau de la LED 0 V / 5 V.
Le court-circuit entre 0 V / 5 V
et Ie1 est signalé par les LEDs 0 V / 5 V
et Ie1 qui restent allumées en
permanence (court-circuit 2)
Raccorder le capteur rotatif,
lancement automatique de la
procédure de contrôle Allumage séquentiel de chacune des
6 LEDs tant que le capteur rotatif reste
raccordé ou que la touche start
manuelle est actionnée.
Le capteur rotatif ne présente plus
de court-circuit!
Remarque
Une fois la réparation effectuée, la procédure de mesure doit être renouvelée jusqu’à
ce qu’il y ait allumage séquentiel de toutes les diodes. Dans ce cas le système de mesure
contrôlé ne présente plus de court-circuit!
