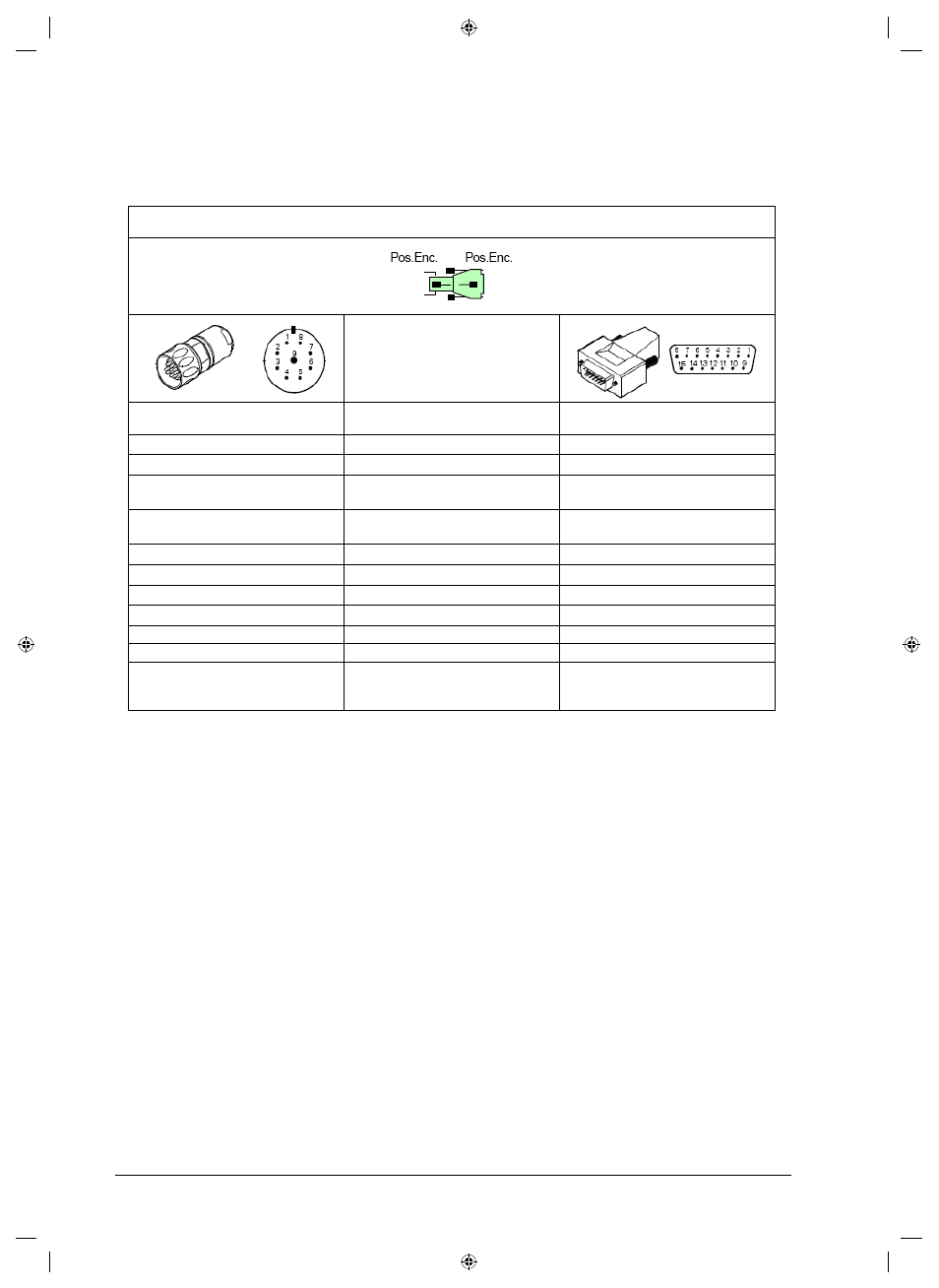

9.29 Adaptateur rond Sub-D 9/15 plots (Pos.Enc./Pos.Enc) (11 µAcc)
Adaptateur ID 294 894-01
Signal
Prise 9 plots Prise Sub-D 15 plots
PIN 1 I
1
+ PIN 3
PIN 2 I
1
– PIN 4
PIN 3 5 V
U
P
PIN 1
PIN 4 0 V
U
N
PIN 2
PIN 5 I
2
+ PIN 6
PIN 6 I
2
– PIN 7
PIN 7 I
0
+ PIN 10
PIN 8 I
0
– PIN 12
PIN 9 blindage interne PIN 5
boîtier blindage externe Boîtier
PIN 8, 9, 11, 13, 14, 15
libres
non occupés
