Manuel d’utilisation PWM 9 HEIDENHAIN
101

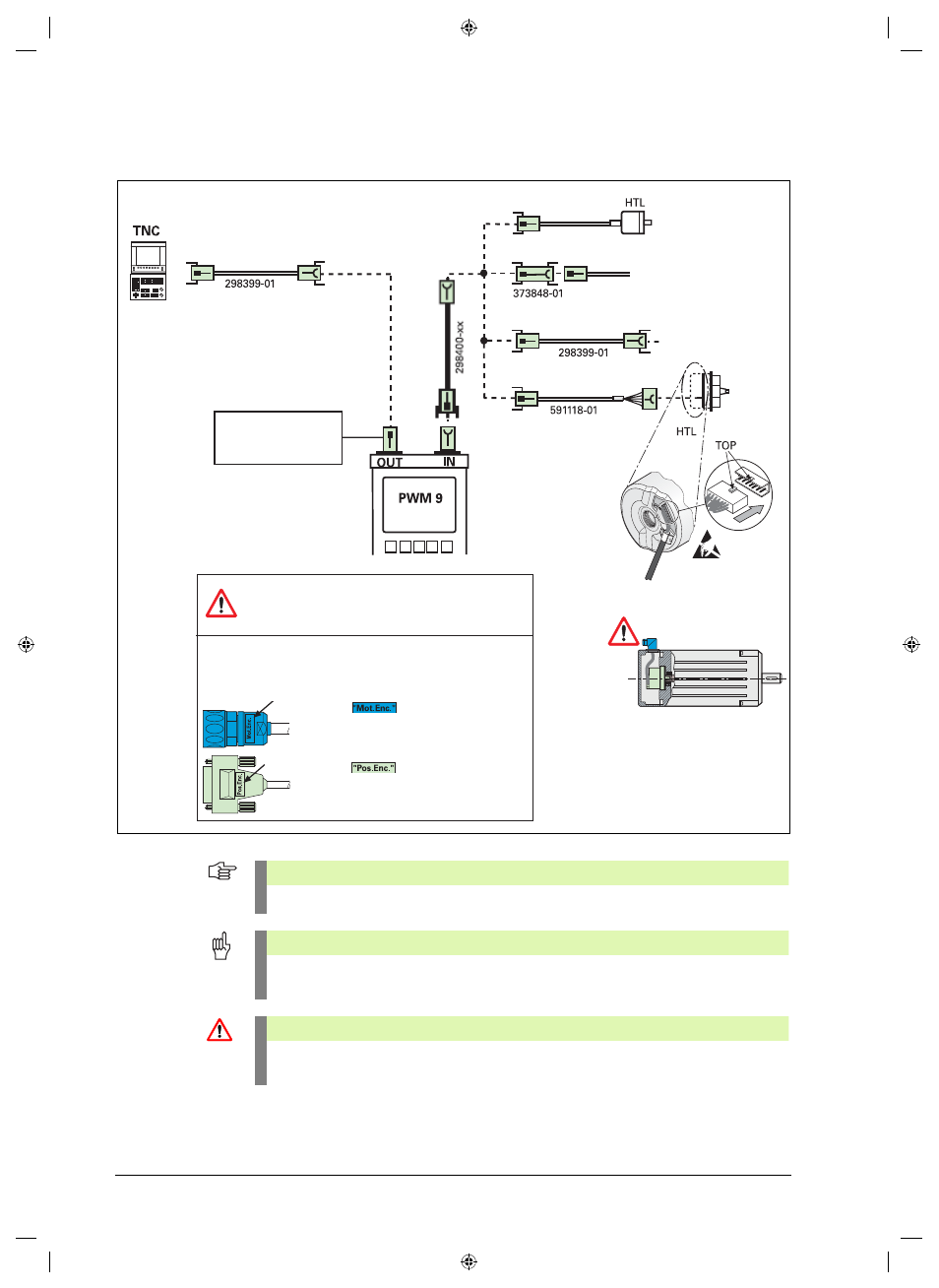

7.3
Platine d'interface HTL
12 plots
12 plots
12 plots
12 plots
12 plots
12 plots
12 plots
12 plots
12 plots
Platine d’interface HTL
322 732-01
Les câbles Mot.Enc. et Pos.Enc. ont un câblage
Depuis 2003, les connecteurs portent une étiquette!
Exemple:
Connecteur côté moteur
Etiquette
Connecteur côté capteur de position
(capteur valeur effective)
accolée:
Etiquette
accolée:
qui diffère!
(capteur de motorisation)
Remarque
Pour les applications HTL et TTL, les câbles adaptateurs sont identiques.
Attention
Tension de fonctionnement HTL = 10 à 30 V!
Une tension de fonctionnement HTL provoque la destruction des appareils TTL (U
B
= 5 V)!
Danger
Demander au constructeur du moteur la distribution des plots de l’embase du moteur
(différente du câblage HEIDENHAIN)!
