164 9 Distributions des raccordements

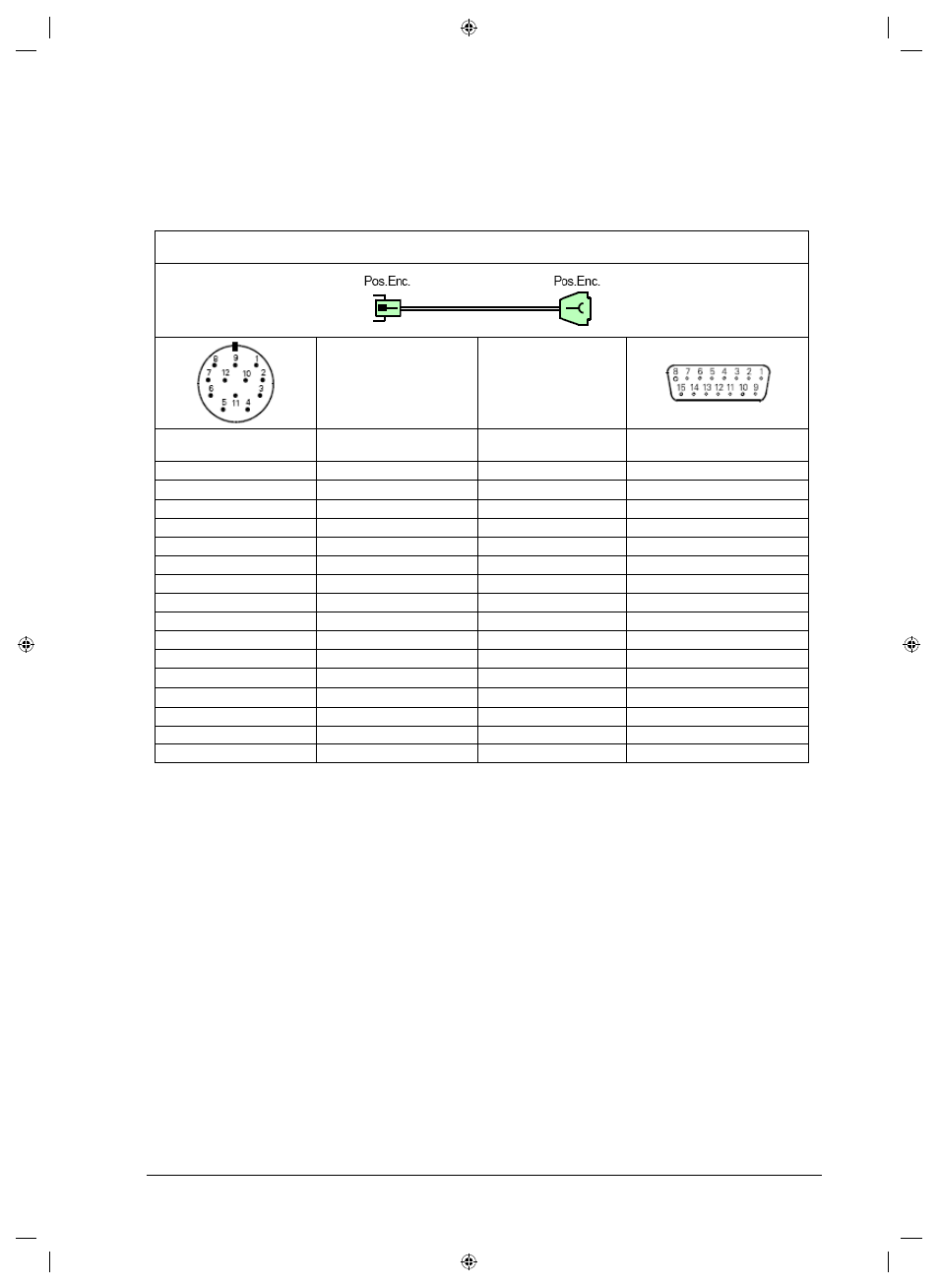

9.22 Câble adaptateur 12/15 plots; PWM vers électronique d'adaptation TTL (APE) Sub-D
(Pos.Enc.)
1) non utilisé par tous les systèmes de mesure Heidenhain
2)
avec systèmes de mesure linéaire „à règle nue“: Commutation TTL/11 µAcc (réglage/test)
Câble adaptateur ID 355 215-xx
Signal Couleur
Prise 12 plots Prise Sub-D 15 plots
PIN 1 –Ua2 rose PIN 11
PIN 2 Palpeur U
P
bleu PIN 12
PIN 3 +Ua0 rouge PIN 14
PIN 4 –Ua0 noir PIN 7
PIN 5 +Ua1 bleu PIN 1
PIN 6 –Ua1 brun PIN 9
PIN 7 –UaS 1) vert PIN 13
PIN 8 +Ua2 violet PIN 3
PIN 9 – 2) gris PIN 15
PIN 10 0 V blanc/vert PIN 2
PIN 11 Palpeur 0 V blanc PIN 10
PIN 12 U
P
brun/vert PIN 4
– libre – PIN 5
– libre – PIN 6
– libre – PIN 8
Boîtier blindage externe Boîtier
