Manuel d’utilisation PWM 9 HEIDENHAIN 17 9

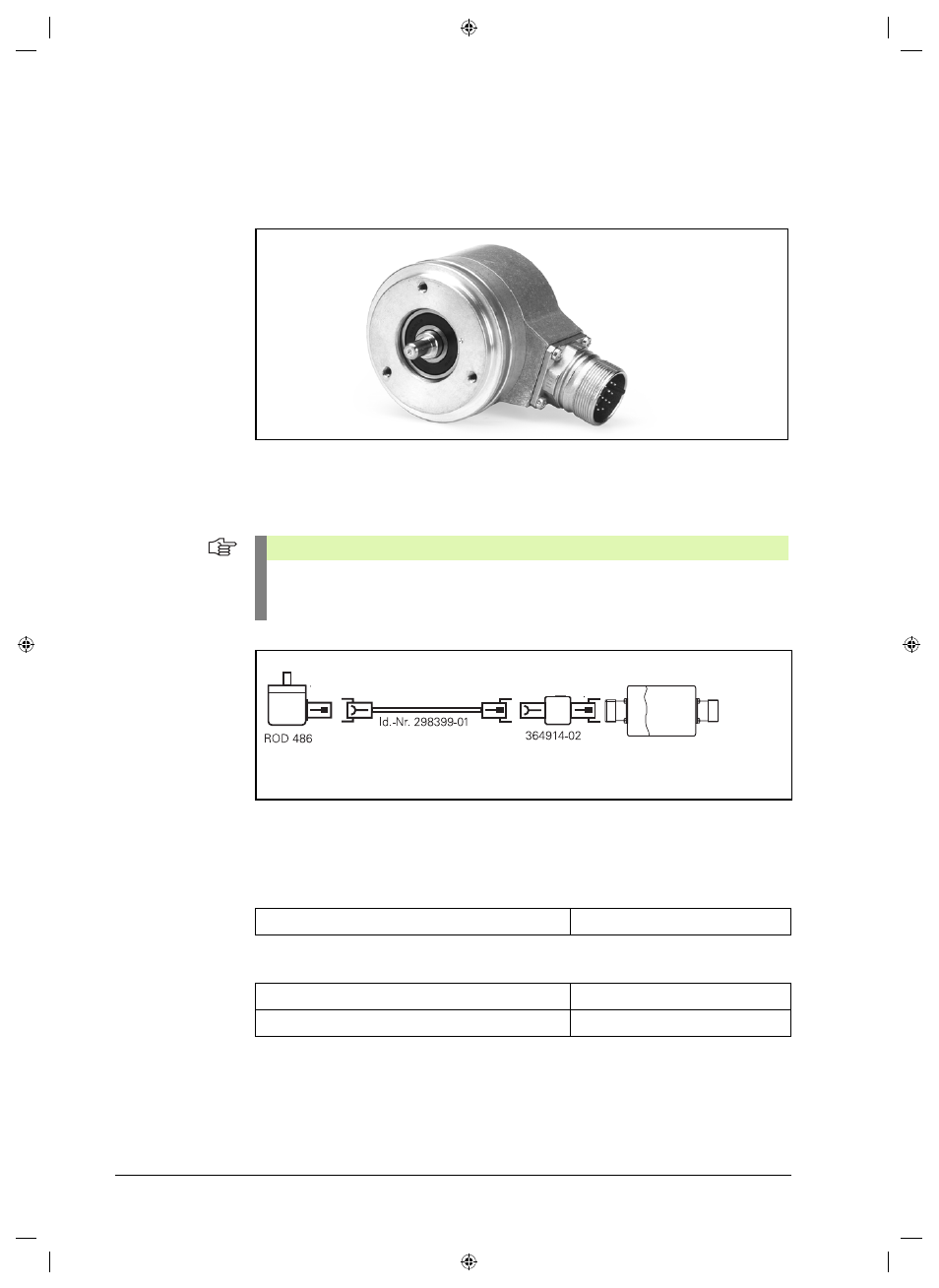

11 Capteur rotatif ROD 486
11.1 Description
Le ROD 486 permet de contrôler la fonction de comptage et le réglage d’interpolation des ND,
VRZ, IBV, EXE, etc. avec l'interface 1 Vcc.
Le ROD 486 convient en outre au préréglage du déclenchement de l’oscilloscope pour le
contrôle du signal de référence à l’aide du PWM.
11.2 Caractéristiques techniques
Alimentation
en tension
Signaux de sortie
Nombre de traits 1000 traits/tour
1 signal de référence/tour
Raccordement
électrique Embase radiale
(On peut utiliser comme câble prolongateur le câble de liaison Id.-Nr. 298399-01 faisant partie de
la fourniture).
Remarque
Il est possible de contrôler des électroniques consécutives avec interface 11 µAcc en
utilisant la prise d'adaptation 1 Vcc / 11 µAcc (convertisseur d'interfaces) Id.-Nr. 364914-02
et le câble de liaison 12 plots Id.-Nr. 298399-01.
Electronique consécutive
avec entrée 11 µAcc
1 Vcc / 11 µAcc
12 plots 12 plots 9 plots 12 plots 12 plots
Ex.
EXE 6xx
Alimentation en tension 5 V ± 10 %, 120 mA max.
Signaux incrémentaux A / B 0,8 - 1,2 Vcc
Signal de référence Ie0 0,2 - 0,85 V (partie utile)
