158 9 Distributions des raccordements

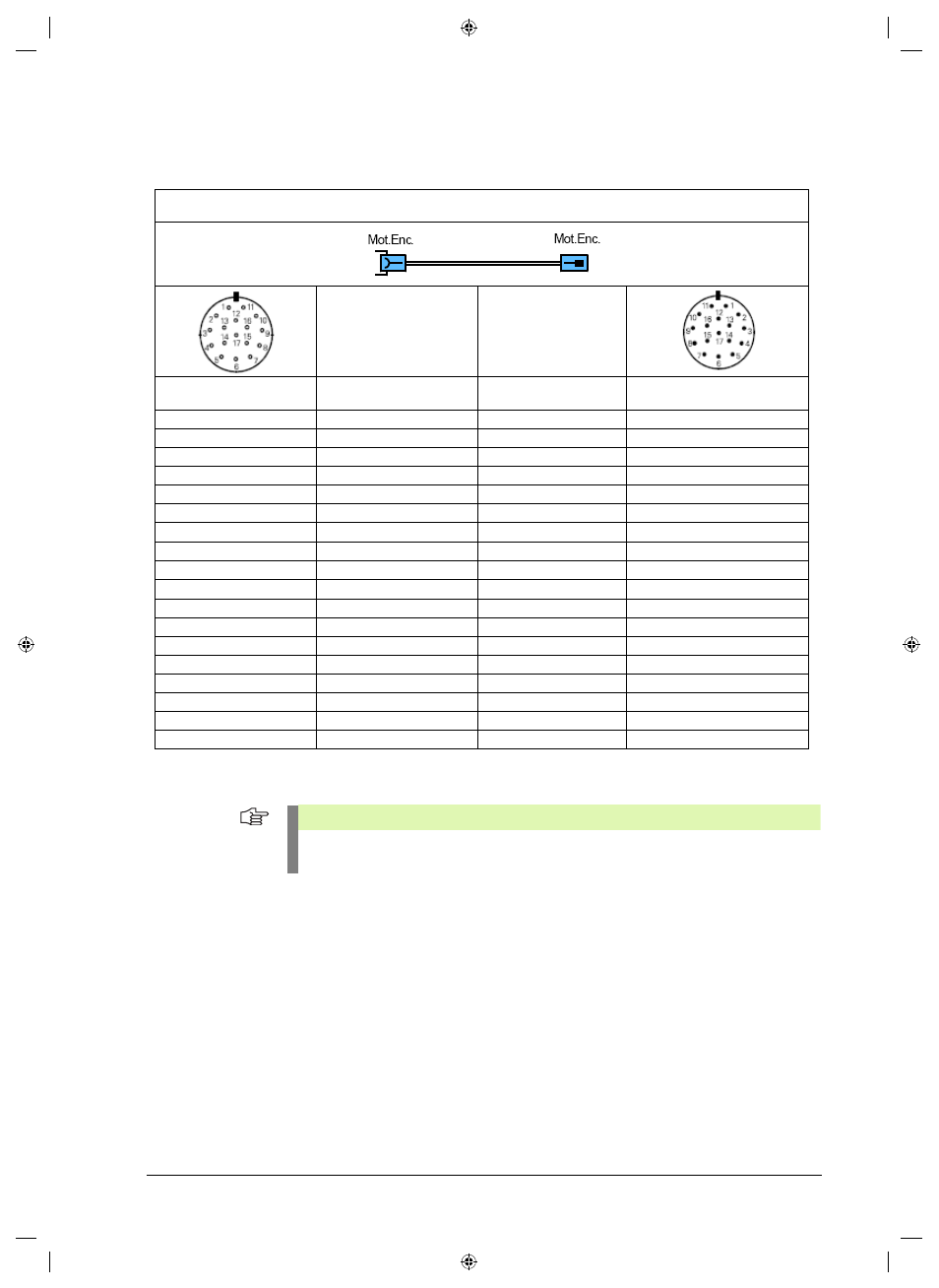

9.16 Câble adaptateur 17/17 plots; PWM vers moteur (Mot.Enc.1 Vcc)
Câble adaptateur ID 336 847-xx
Signal Couleur
Prise 17 plots
femelle
Prise d'accouplement
17 plots mâle
PIN 1 A+ vert/noir PIN 1
PIN 2 A- jaune/noir PIN 2
PIN 3 R+ rouge PIN 3
PIN 4 D- rose PIN 4
PIN 5 C+ vert PIN 5
PIN 6 C- brun PIN 6
PIN 7 0V (U
N
) blanc/vert PIN 7
PIN 8 Temp.+ jaune PIN 8
PIN 9 Temp.- violet PIN 9
PIN 10 +V (U
P
) brun/vert PIN 10
PIN 11 B+ bleu/noir PIN 11
PIN 12 B- rouge/noir PIN 12
PIN 13 R- noir PIN 13
PIN 14 D+ gris PIN 14
PIN 15 0V palpeur blanc PIN 15
PIN 16 +V palpeur bleu PIN 16
PIN 17 blindage interne (0V) – PIN 17
boîtier de la prise blindage externe blindage externe boîtier de la prise
Remarque
Ce câble adaptateur ne peut être utilisé qu'avec l'adaptateur Zn/Z1: I D 349312-01/02 sur
la platine d'interface 1 Vcc absolue: I D 312186-xx.
