50 5 Mesure avec le PWM 9

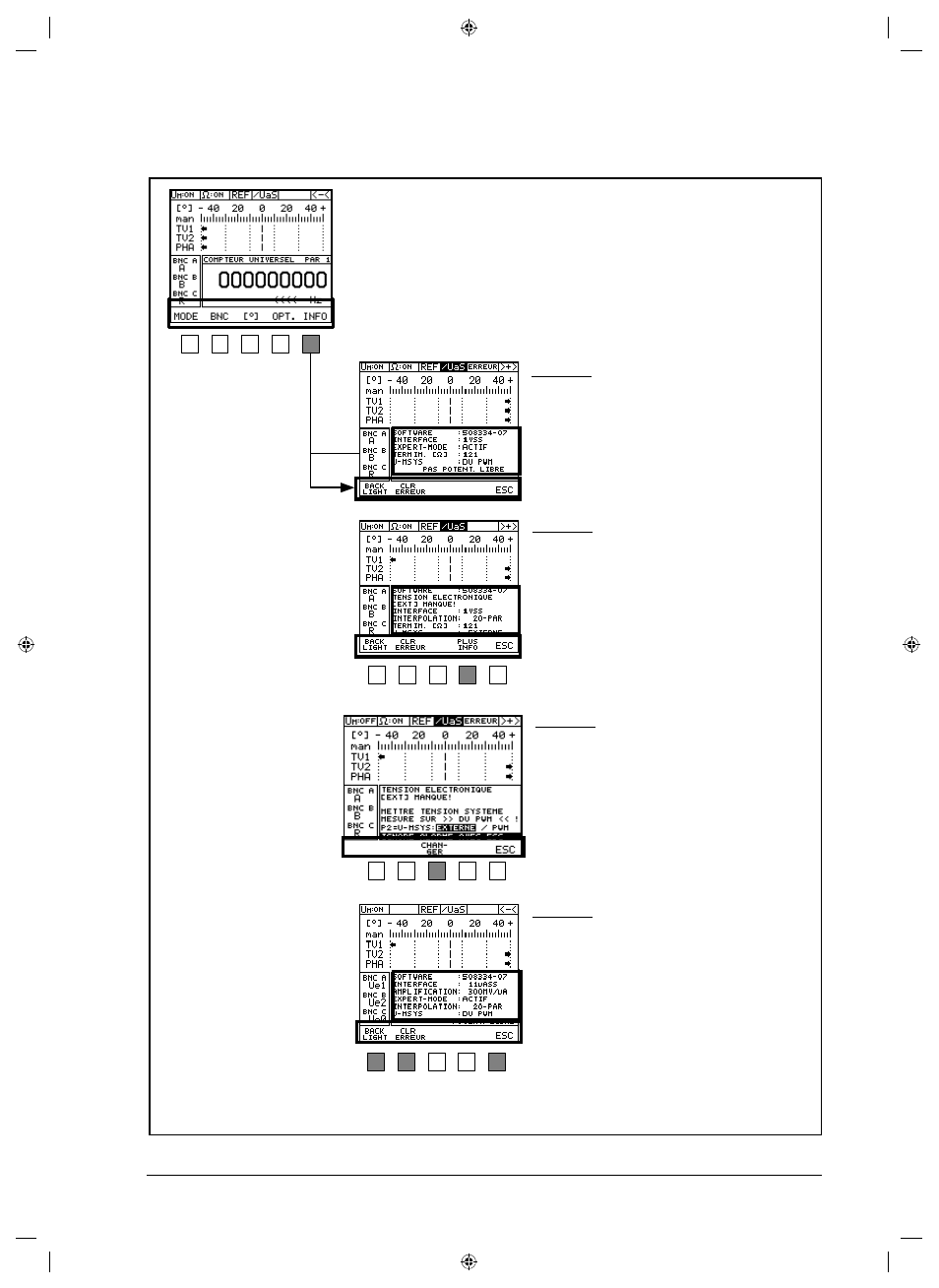

5.3.3 Description de la softkey INFO
Mit ESC zurück zur Standard-Softkey-Leiste
Beispiel 1
- PWM-Software-Nummer
- Interface-Platine 1 Vss
- Abschlusswiderstand 121
Ω
- Messgeräte-Versorgung: von PWM, potentialfrei
Beispiel 2
- Interpolation 20-fach
- Messgeräte-Versorgung: von Folgeelektronik
ƒ MEHR INFO drücken
(Wechsel zum nächsten INFO-Fenster)
Beispiel 3
- Messgeräte-Spannungsversorgung ist auf
Folgeelektronik eingestellt (EXTERN), es wird aber
keine Spannung von der Folgeelektronik erkannt.
Um das Messgerät zu prüfen, muss auf PWM-
Versorgung umgeschaltet werden.
ƒ ÄNDERN drücken = PWM-Versorgung
Beispiel 4
- Signalverstärkung 300
- Interface-Platine 11 µAss
ƒ BACK LIGHT drücken
(Hintergrundbeleuchtung ein oder aus)
ƒ CLR ERROR drücken
(Löscht /UaS-ERROR in der Statusanzeige)
ƒ ESC drücken
(Beendet INFO-Fenster)
mV
µΑ
xx
xx
xx
Appuyer sur ESC pour retourner à la barre de softkeys standard
Exemple 1
- Numéro du logiciel PWM
- Résistance de charge 121 ohms
- Platine d’interface 1 Vcc,
libre de potentiel
Exemple 2
- Interpolation par 20
- Alimentation système de mesure
par l’électronique consécutive
Exemple 4
- Platine d’interface 11 µAcc
- Amplification du signal: 300 mV/µA
- Alimentation système de mesure par PWM,
Exemple 3
- La tension d’alimentation du système de mesure
est réglée sur «électronique consécutive»
(EXTERNE). Mais l’électronique consécutive
ne détecte aucune tension.
Pour vérifier le système de mesure, il faut
commuter vers «alimentation PWM».
Appuyer sur PLUS INFO
(commuter vers la fenêtre INFO suivante)
Appuyer sur MODIFIER = alimentation PWM
Appuyer sur BACK LIGHT
(affichage en arrière plan allumé ou éteint)
Appuyer sur CLR ERROR
(efface /UaS ERROR dans l’affichage d’état)
Appuyer sur ESC
(ferme la fenêtre INFO)
