88 9469370990 Rev B

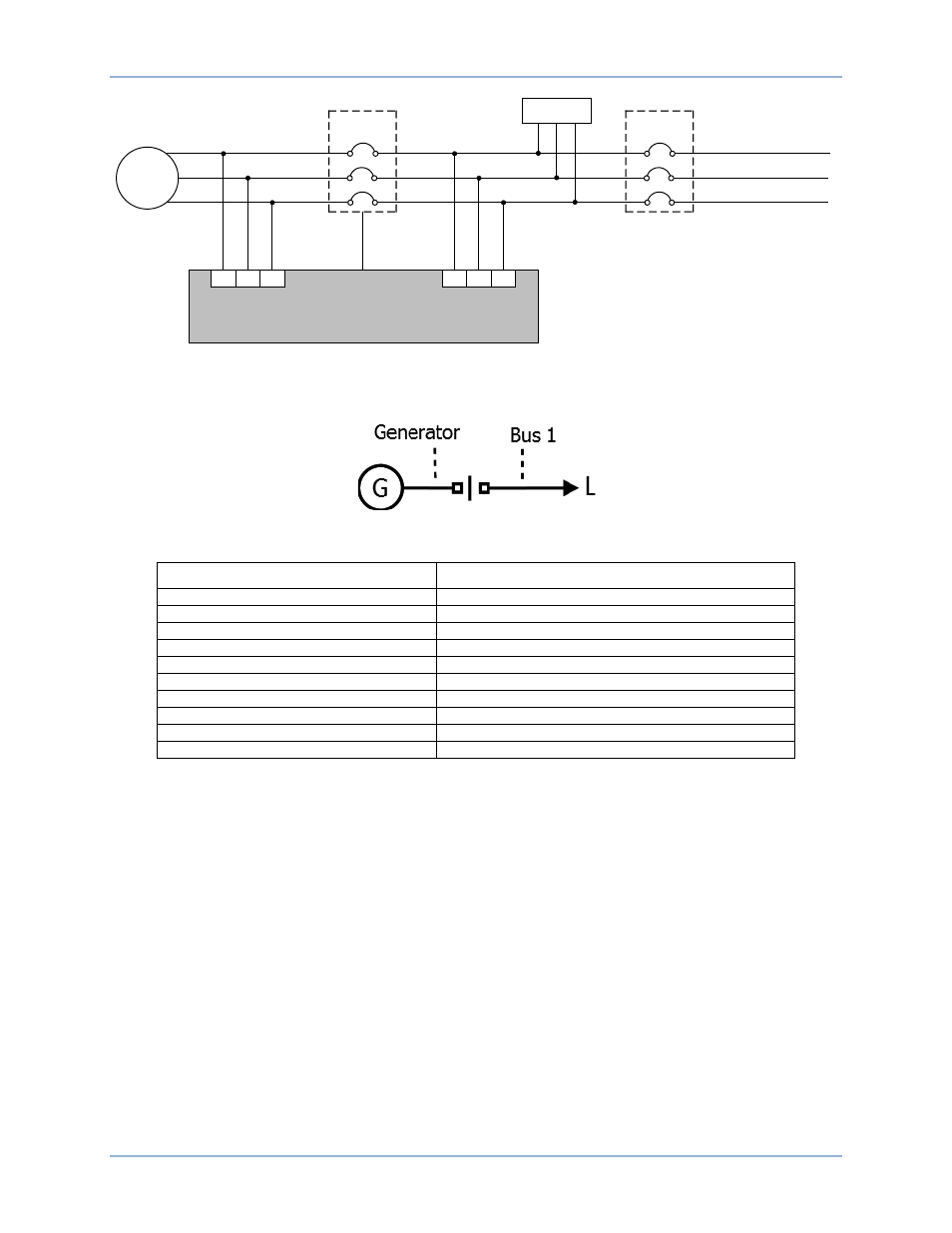

Figure 33. Configuration du disjoncteur système : Contrôle du disjoncteur de l'alternateur avec disjoncteur
des lignes principales contrôlé en externe
Figure 34. Configuration du disjoncteur système : Contrôle du disjoncteur de l'alternateur tel qu'il apparaît
dans BESTCOMSPlus (Configuration du système)
English français
Generator Bus Bus de l'alternateur
Generator Breaker Disjoncteur de l'alternateur
Generator Alternateur
Load Bus Bus de charge
LOAD CHARGE
Generator Bus Metering Mesure du bus de l'alternateur
Generator Breaker Control Output Sortie de contrôle du disjoncteur de l'alternateur
Load Bus Metering Mesure du bus de charge
Mains Breaker Disjoncteur des lignes principales
Mains Bus Bus des lignes principales
Contrôle du disjoncteur de l'alternateur et des lignes principales
Les configurations du disjoncteur système Contrôle du disjoncteur de l'alternateur et des lignes
principales consistent en deux disjoncteurs contrôlés par le DGC-2020HD. La Figure 35 illustre une
configuration de disjoncteur système de type Contrôle du disjoncteur de l'alternateur et des lignes
principales sans la fonction optionnelle de mesure de bus de charge. La Figure 36 illustre le schéma
unifilaire de la configuration de disjoncteur système Contrôle du disjoncteur de l'alternateur et des lignes
principales, tel qu'il apparaît dans l'écran Configuration du système de BESTCOMSPlus. La Figure 37
présente la même configuration avec la fonction optionnelle de mesure de bus de charge. La Figure 38
illustre le schéma unifilaire de la configuration de disjoncteur système Contrôle du disjoncteur de
l'alternateur et des lignes principales, tel qu'il apparaît dans l'écran Configuration du système de
BESTCOMSPlus. La fonction optionnelle de mesure de bus de charge offre un contrôle plus précis sur
les fermetures des disjoncteurs. Les unités DGC-2020HD doivent être équipées de fonctions améliorées
de mesure de bus (numéro de style xxxxxxxEx) pour pouvoir mesurer les trois bus.
Generator
Generator
Breaker
L1
L2
L3
Generator Bus Load Bus
Generator
Bus Metering
P0071-78
LOAD
Mains
Breaker Mains Bus
A
B
C
Generator
Breaker
Control Output
86 88 90 93 95 97
Bus 1
DGC-2020HD
Load Bus
Metering
Gestion du disjoncteur DGC-2020HD
