9469370990 Rev B 143
détecté comme étant en configuration de ligne basse. Si une fonction Forçage de ligne basse est
assignée à une entrée contact via l'écran Fonctions programmables, l'état de cette entrée contact et la
configuration détectée sont soumis à la fonction « OR ». Ceci signifie que si l'une des deux variables est
vraie, ou que si les deux valeurs sont vraies, le système est déterminé pour être configuré pour
fonctionner en configuration de ligne basse. La valeur définie pour le paramètre du facteur d’échelonnage
sert de multiplicateur pour les paramètres de détection. Par exemple, si une entrée contact de facteur
d'échelle est reçue par un contrôleur DGC-2020HD et que le paramètre de facteur d'échelle correspond à
2 000, le paramètre d'enclenchement est doublé (2 000 x PU).
Configuration d'alarme
Un état de surtension peut être défini par l'utilisateur pour déclencher une pré-alarme (avertissement) ou
une alarme (arrêt du système). Elle peut aussi être configurée par l'utilisateur pour fermer une sortie
programmable.
Le statut de cet élément est disponible dans la logique programmable BESTlogicPlus lorsque l'option
« Statut uniquement » est sélectionnée.
Connexions logiques
Les connexions logiques des éléments de surtension s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique d'un élément de surtension est représenté dans la Figure 69. Lorsque
l'entrée Blocage est définie sur vrai, l'élément 59 est désactivé. La sortie Déclenchement (Trip) est définie
sur vrai si l'élément 59 est dans une condition de déclenchement.

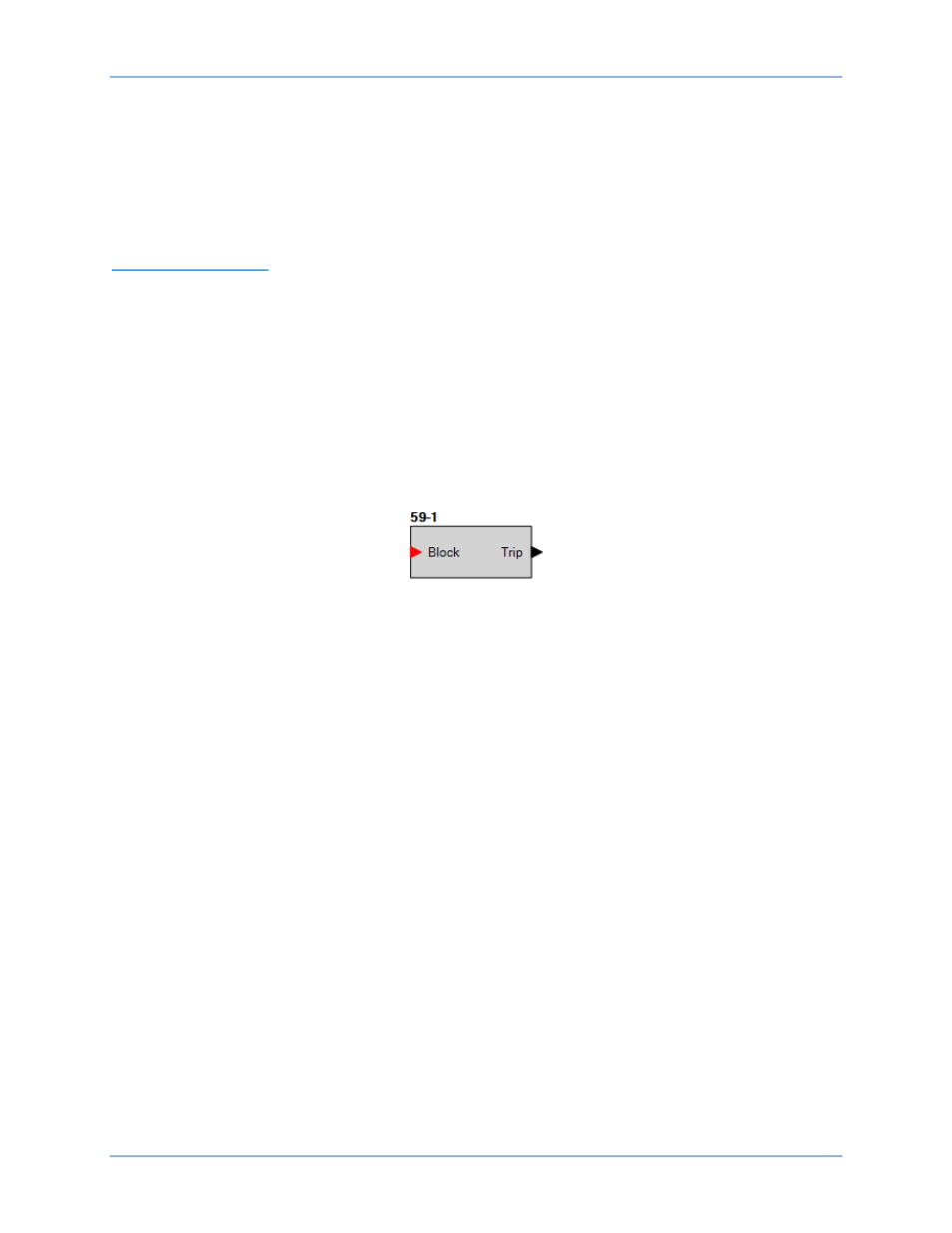

Figure 69. Bloc logique d'un élément de surtension
Paramètres de fonctionnement
Les paramètres de fonctionnement des éléments de surtension sont configurés à partir de l'écran des
paramètres Surtension (Figure 70) de BESTCOMSPlus. Les échelles de paramètres sont définies dans le
chapitre Spécifications.
DGC-2020HD Protection de l’alternateur
