Montage
Les modules d'expansion analogique sont livrés dans des cartons particulièrement robustes pour prévenir
tout dommage lors du transport. Pensez à contrôler que le numéro de pièce livrée correspond au numéro
de pièce commandée lors de la réception de votre commande. Vérifiez à la livraison de votre commande
la présence d'éventuels dommages. Dans le cas où de tels dommages seraient visibles, effectuez
immédiatement une réclamation auprès de l'entreprise de livraison et notifiez votre représentant ou la
concession Basler Electric, à Highland, Illinois, États-Unis.
Si le dispositif n'est pas immédiatement installé, conservez celui-ci dans son emballage de transport
d’origine et entreposez-le dans un endroit exempt d'humidité et de poussières.
Les modules d'expansion analogique sont contenus dans un boîtier plastique et peuvent être montés
dans toute position jugée convenable par l'utilisateur. Les modules d'expansion analogique sont de
construction suffisamment robuste pour être montés directement sur un groupe électrogène en utilisant
un équipement ¼ de pouce (¼-in.). La sélection du matériel doit prendre en compte les conditions
probables d'expédition, de transport et de fonctionnement. Le couple appliqué aux vis ne doit pas
dépasser la limite de 7,34 N•m (65 in-lb).

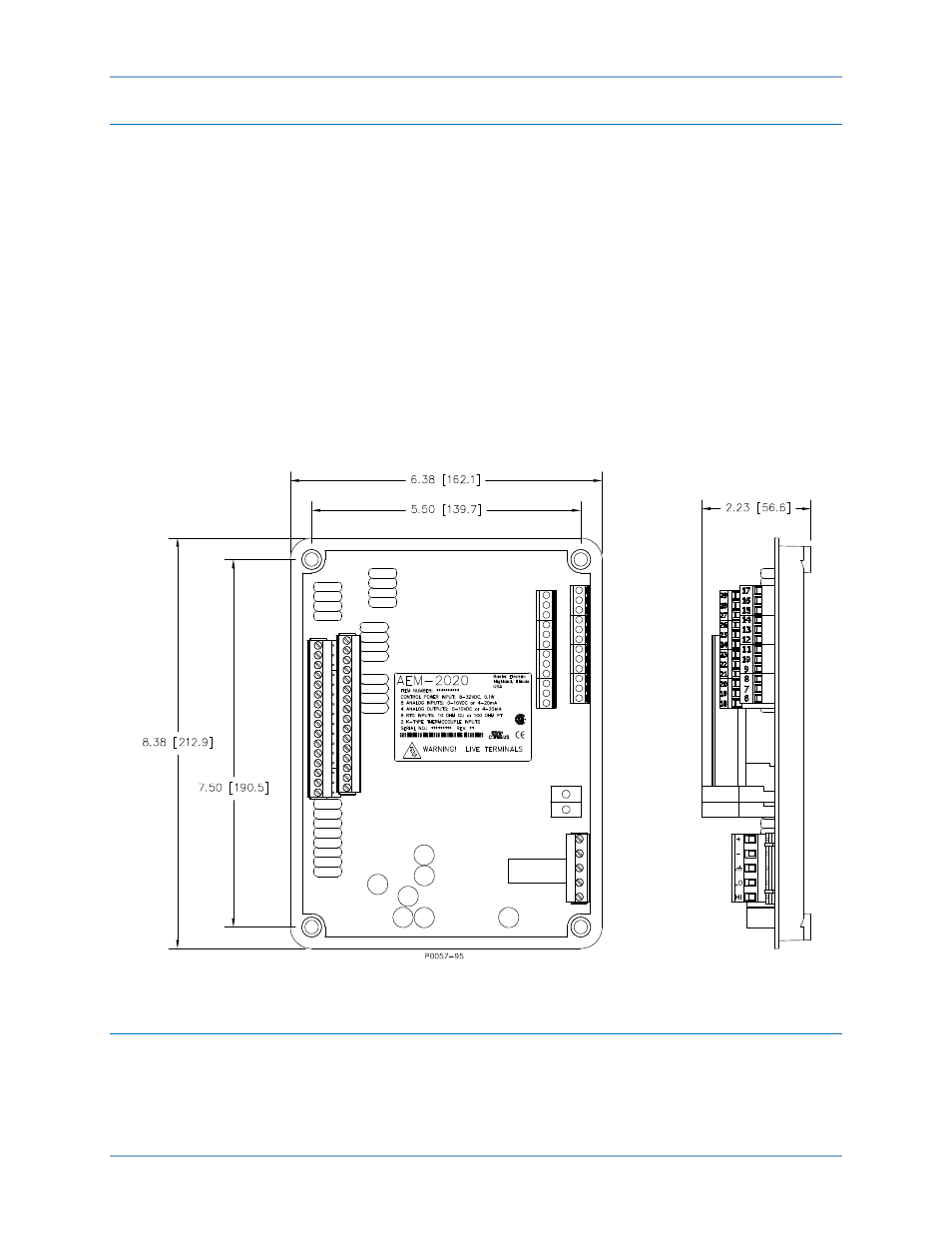

Référez-vous à la Figure 186 si vous désirez connaître les dimensions exactes du module AEM-2020.
Toutes les dimensions sont indiquées en pouces avec une indication en millimètres entre parenthèses.
Figure 186. Dimensions générales hors-tout du module AEM-2020
Connexions
Les connexions du module d'expansion analogique dépendent de l'application. Un mauvais câblage de
l'unité peut entraîner des dommages importants.
