9469370990 Rev B 259

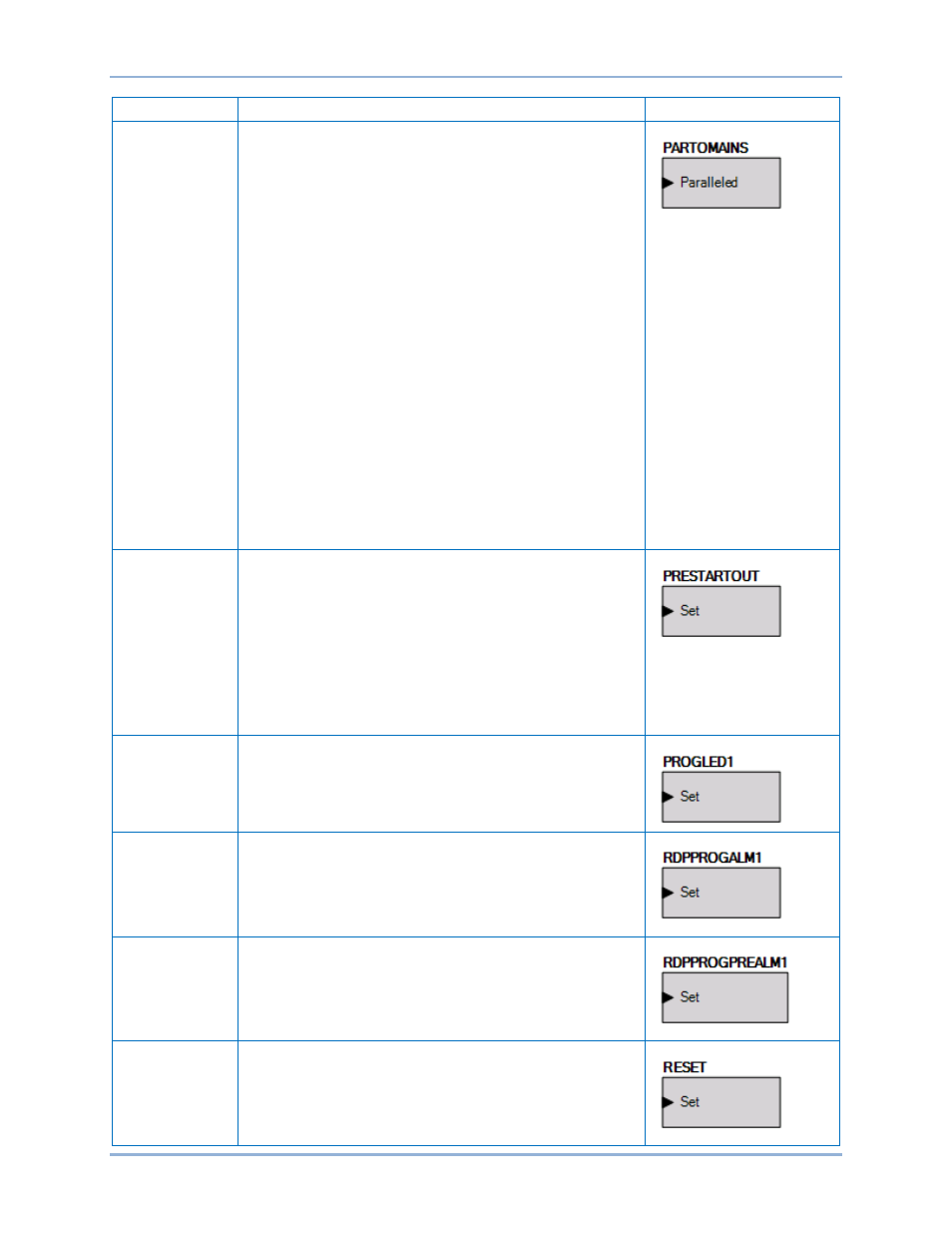

Nom Description Symbole
Parallèle aux
lignes principales
Définir l'entrée Paralleled sur vrai indique au DGC-2020HD
qu'il est parallèle à un utilitaire.
Lorsqu'il est parallèle à l'utilitaire, le contrôleur kW régule la
sortie kW de la machine en fonction du niveau de charge de
base (%) défini dans l'écran Configuration de contrôle de
tendance du régulateur, dans lequel le niveau de charge de
base est un pourcentage de la valeur kW nominale de la
machine. Sinon, le contrôleur kW implémente le partage de
charge kW dans le contexte d'un système de partage de
charge. Si aucun système de partage de charge n'est
implémenté, le contrôleur de vitesse peut être configuré pour
implémenter la chute de vitesse.
Lorsqu'il est parallèle à l'utilitaire, le contrôleur var/PF régule la
sortie de puissance réactive de la machine en fonction du
paramètre du mode de contrôle. Si le mode de contrôle est
Contrôleur var, la sortie est régulée au point de consigne kvar
(%) défini dans l'écran Configuration de contrôle de tendance
AVR, dans lequel le point de consigne kvar (%) est un
pourcentage de la valeur kvar nominale de la machine. Si le
mode de contrôle est Contrôle PF, la sortie de puissance
réactive est régulée à un niveau qui maintient le facteur de
puissance de la machine à la valeur spécifiée par le paramètre
PF de l'écran Configuration de contrôle de tendance AVR. Si
le contrôle var/PF n'est ni actif, ni activé, le contrôleur de
tension peut être configuré pour implémenter la chute de
tension.
Sortie Prestart Cet élément est utilisé pour gérer le relais de sortie
PRESTART à partir de la logique lorsque la configuration de
ce relais est définie sur Programmable. Lorsque la
configuration du relais de sortie PRESTART est définie sur
Programmable, le relais PRESTART ne se ferme pas, à moins
que la logique ne soit utilisée pour gérer cet élément. Si la
configuration du relais de sortie PRESTART est définie sur
Prédéfini, le relais PRESTART se ferme en fonction de la
fonctionnalité de pré-démarrage prédéfinie du DGC-2020HD.
En cas de sélection de la fonctionnalité « Prédéfini », le relais
ne répond pas à cet élément.
LED
programmable x
Si l'entrée Set est définie sur vrai, cet élément allume la LED
programmable x sur le panneau avant.
Alarme
programmable
RDP x
Si l'entrée Set est définie sur vrai, cet élément allume la LED
Fuite de carburant/Erreur d'émetteur sur le panneau de
commande à distance RDP-110. Si cet élément est connecté
à la logique, il a la priorité sur toutes les autres commandes
envoyées à la LED. Dans le cas contraire, la LED fonctionne
de façon normale.
Pré-alarme
programmable
RDP x
Si l'entrée Set est définie sur vrai, cet élément allume la LED
Surtension de la batterie sur le panneau de commande à
distance RDP-110. Si cet élément est connecté à la logique, il
a la priorité sur toutes les autres commandes envoyées à la
LED. Dans le cas contraire, la LED fonctionne de façon
normale.
Réinitialisation Si l'entrée Set est définie sur vrai, les éléments de protection
d'alternateur 78 et 81 sont réinitialisés de même que tous les
éléments de protection associés aux bus 1 et 2. La
réinitialisation peut également être effectuée en appuyant sur
le bouton Reset (Réinitialiser) du panneau avant du DGC-
2020HD.
DGC-2020HD BESTlogic™Plus
