9469370990 Rev B 357
Configuration d'alarme
Chaque élément de seuil pour la protection des entrées thermocouples à distance peut être configuré
indépendamment pour déclencher une alarme ou une pré-alarme, ou configuré pour statut uniquement
lorsque l'entrée mesurée passe en dessous du seuil. Un paramètre de délai d'activation, configuré par
l'utilisateur, permet de retarder le déclenchement de l'alarme jusqu'au dépassement du seuil. La
protection des entrées thermocouples à distance est désactivée lorsque la configuration d'alarme est
définie sur « Aucune ».
Connexions logiques
Les connexions logiques pour la protection des entrées thermocouples à distance s'effectuent via l'écran
BESTlogicPlus de BESTCOMSPlus. Le bloc logique Entrée thermocouple 1, Seuil 1 est présenté dans la
Figure 199. La sortie a pour valeur vrai pendant une condition de déclenchement. Les blocs logiques de
l'alarme et de la pré-alarme sont similaires.

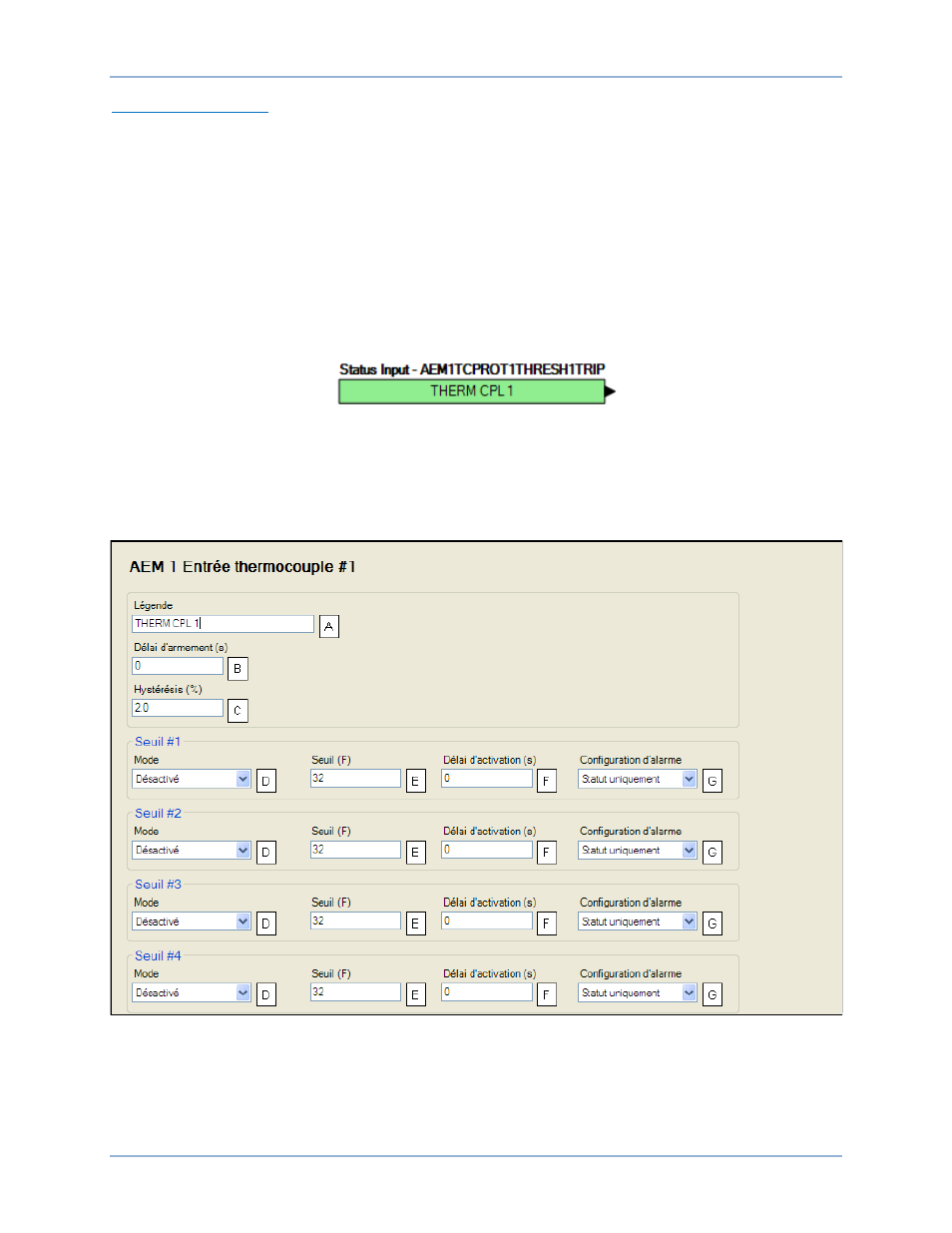

Figure 199. Bloc logique de protection des entrées thermocouples à distance
Paramètres de fonctionnement
Les paramètres de fonctionnement pour la protection des entrées thermocouples à distance sont
configurés via l'écran des paramètres AEM x Entrée thermocouple #y (où x = 1 à 4 et y = 1 à 2) (Figure
200) de BESTCOMSPlus. Les paramètres sont récapitulés dans le Tableau 89.
Figure 200. Explorateur des paramètres, Entrées programmables, Entrées analogiques à distance, AEM 1
Entrée thermocouple #1
DGC-2020HD AEM-2020
