fois que le disjoncteur de l'alternateur est ouvert. Le mode de chute de tension est également invoqué
lorsque le disjoncteur de l'alternateur est fermé et que le contrôle des valeurs var/PF est désactivé, ou si
l'élément logique Parallèle aux lignes principales n'est pas vrai, dans le cas où le contrôle des valeurs
var/PF n'est pas activé jusqu'à ce que l'élément logique Parallèle aux lignes principales passe à l'état
vrai. Si vous souhaitez désactiver la chute de tension, réglez la valeur du pourcentage de chute de
tension à 0. Le paramètre de gain de chute de tension détermine le facteur de gain appliqué au
pourcentage de chute de tension pour compenser les différences de régulateur et obtenir les
performances de chute souhaitées. Pour tester le fonctionnement de la chute de tension, l'unité doit être
chargée au maximum de sa charge et la tension résultante de l'alternateur doit être comparée à la chute
souhaitée. S'il n'est pas possible de charger l'unité au maximum de sa charge, le test de chute peut
également être réalisé avec une charge partielle. La tension estimée est déterminée par l'équation
suivante :
Réduction de tension estimée par la chute - (charge réelle/capacité de la machine) ∗ (pourcentage de
chute/100) ∗ tension nominale
Si la chute de tension réelle ne correspond pas à la valeur attendue, calculez l'erreur en divisant la valeur
de chute attendue par la valeur de chute réelle et en ajoutant le résultat sous forme de gain de chute.
Le taux d'inclinaison est défini par le taux de capacité exprimé en pourcentage auquel la machine va
pouvoir niveler les valeurs var/PF lors de sa montée en charge ou de sa mise en ligne. La machine utilise
également ce taux pour réaliser les opérations de décharge avant le refroidissement. Si une machine est
le seul dispositif en ligne, la fonction de nivellement est sans effet.
Une fois la sortie kvar de l'alternateur nivelée, un dépassement doit intervenir pour la mettre en ligne ou
hors ligne. La probabilité de dépassement kvar augmente en même temps que le taux d'inclinaison. En
règle générale, le dépassement diminue si le taux d'inclinaison est réduit jusqu'à la valeur la plus lente
possible. Si le dépassement est toujours problématique, le paramètre Réduction du dépassement
d'inclinaison peut être utilisé. Lorsque ce paramètre est réglé à 0 %, aucune modification n'est apportée
au dépassement. Lorsque ce paramètre est réglé à 100 %, la réduction du dépassement est maximale.
Le paramètre Réduction du dépassement d'inclinaison peut être ajusté à son niveau optimal. Une
réduction trop faible peut entraîner un dépassement positif tandis qu'une réduction trop importante peut
entraîner un dépassement négatif.

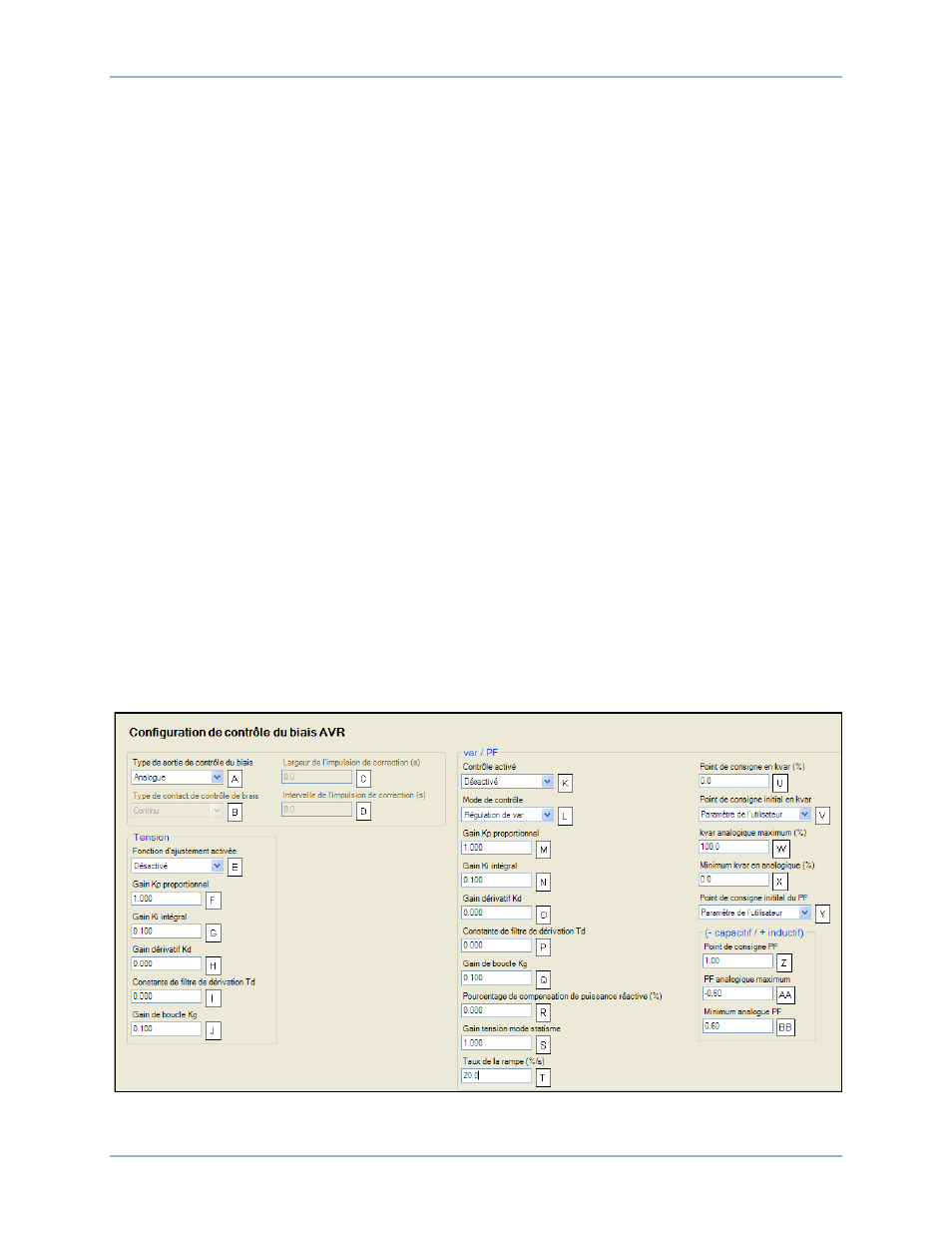

L'écran Configuration de contrôle du biais AVR de BESTCOMSPlus est présenté dans la Figure 59. Les
paramètres sont récapitulés dans le Tableau 37.
Figure 59. Explorateur des paramètres, Configuration de contrôle du biais, Configuration de contrôle du biais
AVR
