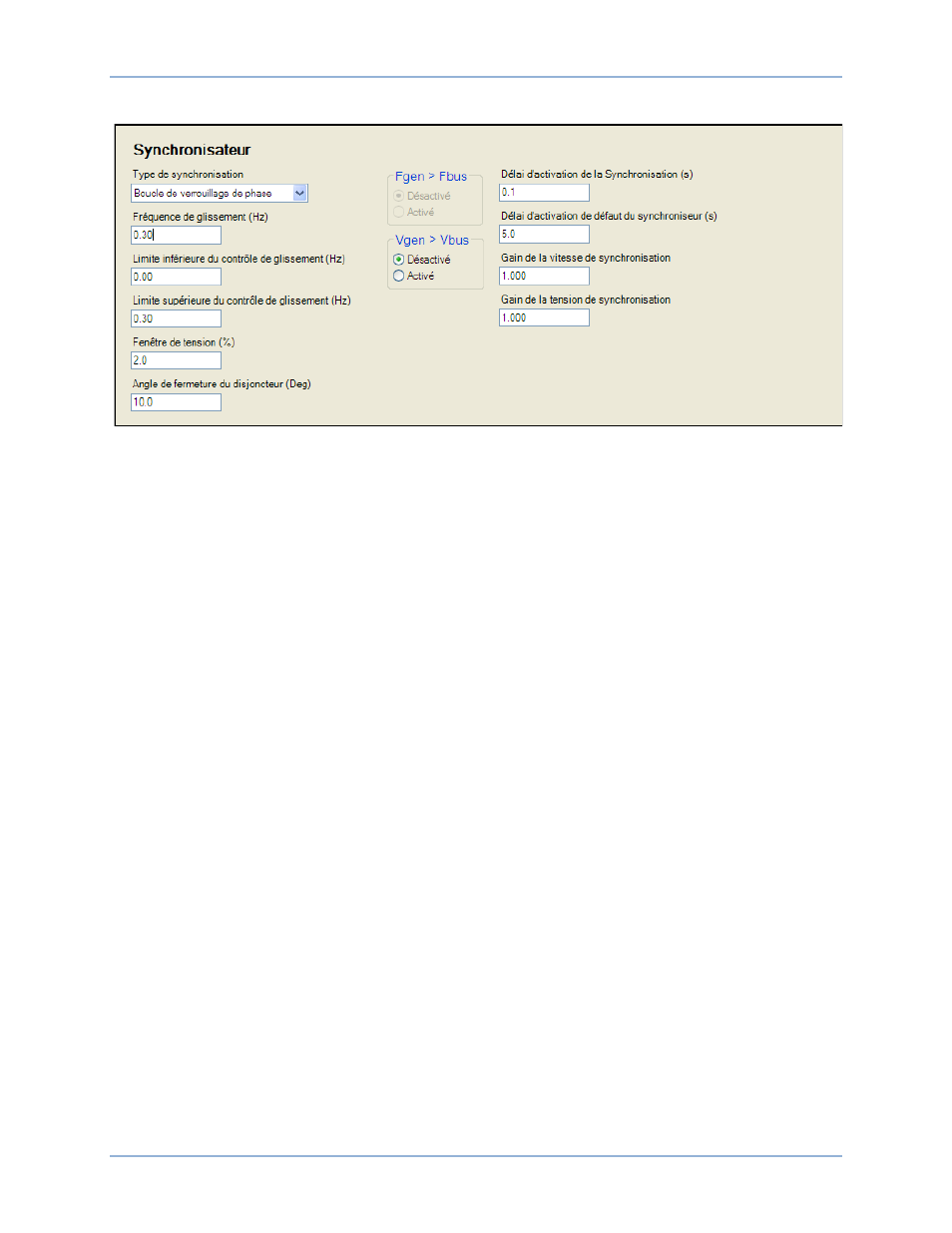

Figure 52. Explorateur des paramètres, Gestion du disjoncteur, Synchronisateur
Synchronisation de type Préventif ou Boucle de verrouillage de phase
Si la synchronisation de type Boucle de verrouillage de phase est sélectionnée, le synchroniseur
pilote l'angle entre l'alternateur et le bus pour qu'il se rapproche de zéro et gère la tension entre
l'alternateur et le bus de façon à ce que la différence soit inférieure à la différence autorisée définie
par l'utilisateur.
Si la synchronisation de type Préventif est sélectionnée, le synchroniseur contrôle la fréquence de
glissement entre l'alternateur et le bus. Il calcule le moment du signal de fermeture pour permettre au
disjoncteur de l'alternateur d'être fermé lorsque l'angle de phase entre les deux sources correspond à
0 degré. Ce calcul tient compte du taux de glissement, du temps de fermeture du disjoncteur de
l'alternateur et de la différence d'angle de phase.
a.
Type de synchronisation – Sélectionnez Préventif ou Boucle de verrouillage de phase
comme type de synchroniseur.
b.
Fréquence de glissement – Le paramètre de fréquence de glissement correspond à la
fréquence de glissement maximum nécessaire pour entraîner la fermeture d'un disjoncteur.
c.
Fenêtre de tension – La compensation de régulation est la valeur maximum, exprimée en
pourcentage, autorisée comme différence de tension entre l'alternateur et le bus, qui est
nécessaire pour entraîner la fermeture d'un disjoncteur. Ce paramètre est parfois appelé
« fenêtre de tension ».
d.
Limite inférieure/supérieure du contrôle de glissement – (Synchroniseur par verrouillage de
phase uniquement). Ces paramètres offrent un contrôle continu de la fréquence de
glissement lors de la synchronisation par verrouillage de phase.
e.
Angle de fermeture du disjoncteur – (Synchroniseur par verrouillage de phase uniquement).
L'angle de fermeture du disjoncteur correspond à l'angle de phase maximum à partir d'un
angle de phase de 0 degré, qui est nécessaire pour entraîner la fermeture d'un disjoncteur.
Ce paramètre est parfois appelé « fenêtre d'angle » ou « fenêtre de phase ».
f.
Délai d'activation de la synchronisation – Ce délai correspond au délai pendant lequel les
conditions devant entraîner une synchronisation doivent être détectées. La tension du bus et
de l'alternateur doivent être dans les limites de la gamme des valeurs acceptables pour la
durée du délai d'activation de la synchronisation. Il est de plus nécessaire que la condition
suivante soit remplie en mode Verrouillage de phase. Les angles de phase du bus et de
l'alternateur doivent être dans les limites de la gamme des valeurs acceptables pour l'angle
de fermeture du disjoncteur pour la durée du délai d'activation de la synchronisation.
