Si la condition d'enclenchement diminue avant expiration du délai d'activation de l'élément, la minuterie
est réinitialisée, aucune action corrective n'est entreprise et l'élément est réarmé en vue d'une nouvelle
sous-puissance ou surpuissance.
Facteur d'échelle de la ligne basse
Le facteur d'échelle de la ligne basse est utilisé pour ajuster automatiquement le paramètre
d'enclenchement de puissance dans les applications qui peuvent utiliser plusieurs types de connexion au
groupe électrogène. Le paramètre de facteur d'échelle est implémenté lorsque le DGC-2020HD est
détecté comme étant en configuration de ligne basse. Si une fonction Forçage de ligne basse est
assignée à une entrée contact via l'écran Fonctions programmables, l'état de cette entrée contact et la
configuration détectée sont soumis à la fonction « OR ». Ceci signifie que si l'une des deux variables est
vraie, ou que si les deux valeurs sont vraies, le système est déterminé pour être configuré pour
fonctionner en configuration de ligne basse. La valeur définie pour le paramètre du facteur d’échelonnage
sert de multiplicateur pour le paramètre de détection. Par exemple, si une entrée contact de facteur
d'échelle est reçue par un contrôleur DGC-2020HD et que le paramètre de facteur d'échelle correspond à
2 000, le paramètre d'enclenchement est doublé (2 000 x PU).
Configuration d'alarme
Une alerte de surpuissance/sous-puissance peut être définie par l'utilisateur pour déclencher une pré-
alarme (avertissement) ou une alarme (arrêt). Elle peut aussi être configurée par l'utilisateur pour fermer
une sortie programmable.
Le statut de cet élément est disponible dans la logique programmable BESTlogicPlus lorsque l'option
« Statut uniquement » est sélectionnée.
Connexions logiques
Les connexions logiques des éléments de puissance s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique d'un élément de puissance est représenté dans la Figure 82. Lorsque
l'entrée Blocage est définie sur vrai, l'élément 32 est désactivé. La sortie Déclenchement (Trip) est définie
sur vrai si l'élément 32 est dans une condition de déclenchement.

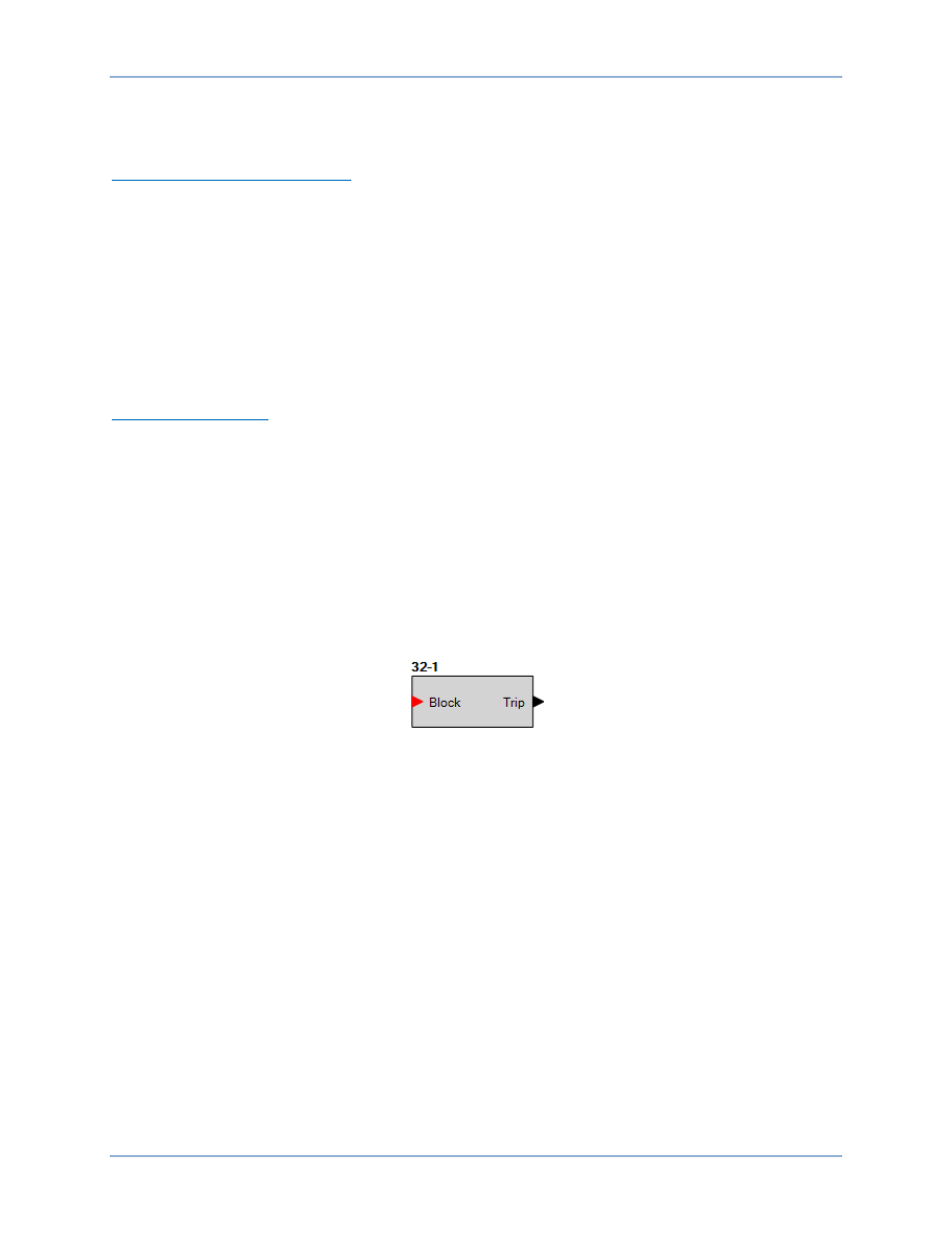

Figure 82. Bloc logique d'un élément de puissance
Paramètres de fonctionnement
Les paramètres de fonctionnement des éléments de puissance sont configurés à partir de l'écran des
paramètres Puissance (Figure 83) de BESTCOMSPlus. Les échelles de paramètres sont définies dans le
chapitre Spécifications.
