9469370990 Rev B 185
Sorties analogiques
Chemin d'accès depuis BESTCOMSPlus : Explorateur des mesures, Sorties, Sorties analogiques
Chemin d'accès depuis le panneau avant : Mesures > Statut > Sorties > Sortie AVR / Sortie GOV /
Sortie LS
Les valeurs analogiques échelonnées et pures des sorties AVR, GOV et LS sont affichées dans cet
écran. Une sortie dont la valeur n'appartient pas à la plage indiquée est signalée par l'indicateur Statut,
Pré-alarme ou Alarme correspondant. Reportez-vous à la Figure 108.

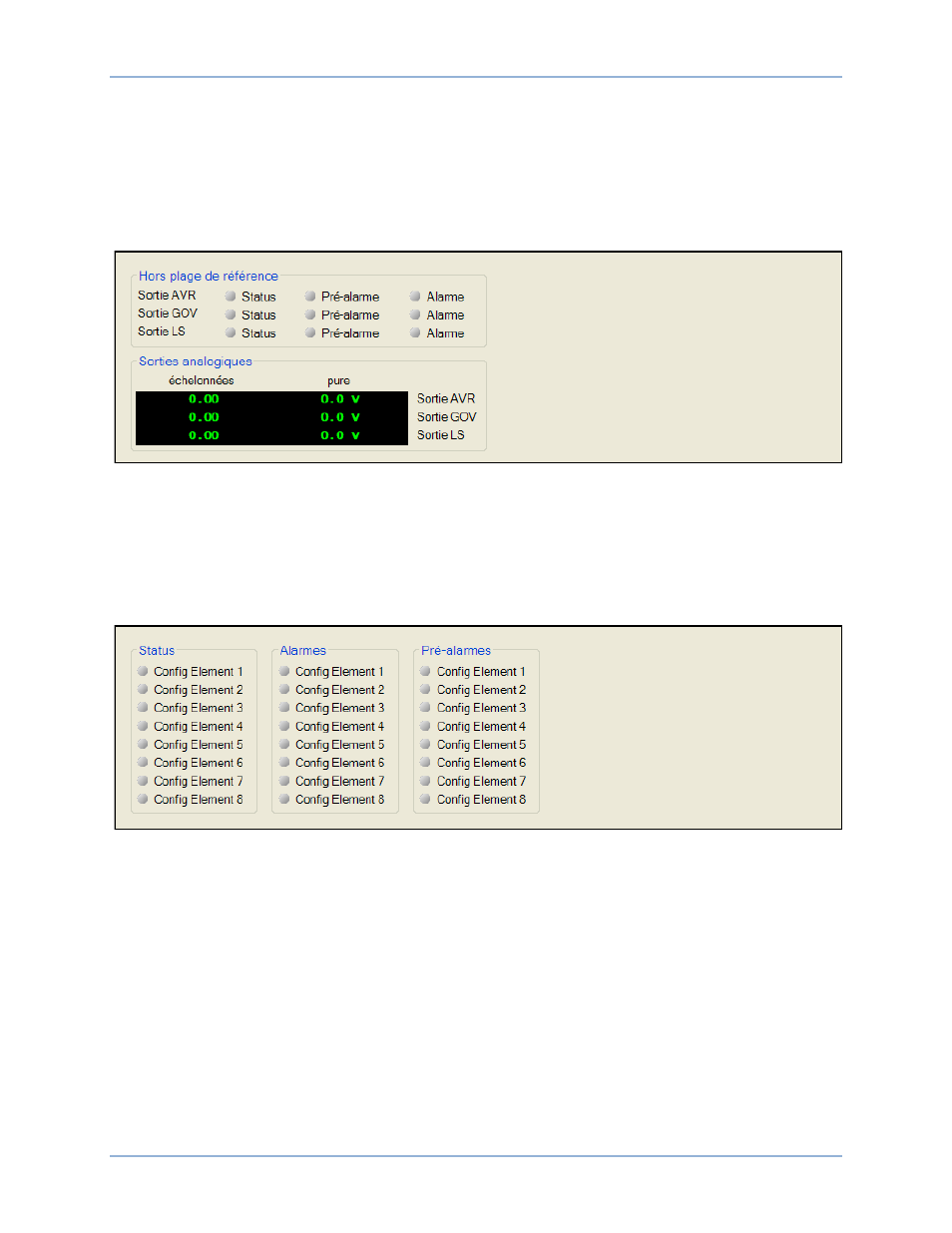

Figure 108. Explorateur des mesures, Sorties, écran Sorties analogiques
Éléments configurables
Chemin d'accès depuis BESTCOMSPlus : Explorateur des mesures, Sorties, Éléments configurables
Chemin d'accès depuis le panneau avant : Mesures > Statut > Éléments configurables
Cet écran indique le statut des huit éléments configurables. Le statut est défini sur vrai lorsque l'indicateur
correspondant est allumé. Reportez-vous à la Figure 109.
Figure 109. Explorateur des mesures, Sorties, écran Éléments configurables
Sorties contact à distance
Chemin d'accès depuis BESTCOMSPlus : Explorateur des mesures, Sorties, Sorties contact à
distance, Sorties CEM #
Chemin d'accès depuis le panneau avant : Mesures > Statut > Sorties > Sorties contact à distance >
CEM-2020 #
Il existe quatre écrans de sortie contact à distance, un par module d'expansion pour contact CEM-2020
possible. Lorsque des CEM-2020 sont connectés, le statut des sorties contact à distance est affiché sur
ces écrans. Le statut est défini sur VRAI lorsque l'indicateur d'entrée est allumé. Reportez-vous à la
Figure 110.
DGC-2020HD Mesures
