118 9469370990 Rev B
g. Délai d'activation de défaut du synchroniseur - Ce délai correspond à la durée maximum
autorisée pour réaliser la synchronisation. Dans le cas où ce délai expire avant qu'une
fermeture du disjoncteur n'ait lieu, une pré-alarme d'échec de synchronisation est
déclenchée, mais le synchroniseur continue de fonctionner pour permettre la fermeture
manuelle du disjoncteur. Ce délai doit être défini pour que le processus de synchronisation
dispose de suffisamment de temps et pour que la fermeture du disjoncteur puisse avoir lieu.
h. Fréquence de l'alternateur > Fréquence du bus - Activez ce paramètre si nécessaire.
L'activation de ce paramètre force la puissance kW à sortir de l'alternateur lorsque le
disjoncteur est fermé.
i. Tension de l'alternateur > Tension du bus - Activez ce paramètre si nécessaire. L'activation
de ce paramètre permet d'assurer l'écoulement des vars de l'alternateur lorsque le
disjoncteur est fermé.
8. Ouvrez l'écran Configuration de contrôle du biais AVR dans l'Explorateur des paramètres, sous
Configuration de contrôle du biais. Sélectionnez Contact ou Analogique comme type de sortie de
contrôle de tendance. Reportez-vous à la Figure 53.
a. Type de sortie de contrôle de tendance Contact. Sélectionnez Continu ou Proportionnel
comme type de sortie de contrôle de tendance.
b. Type de sortie de contrôle de tendance Analogique. Si vous choisissez d'utiliser cette
fonctionnalité, vous devez également renseigner les valeurs de gains et de gains de boucle
du contrôleur PID de tension. Ces paramètres peuvent nécessiter un ajustement pour obtenir
une réponse adéquate du régulateur de tension. Les procédures d'ajustement des valeurs du
contrôleur sont décrites dans le chapitre Ajustement des paramètres PID.

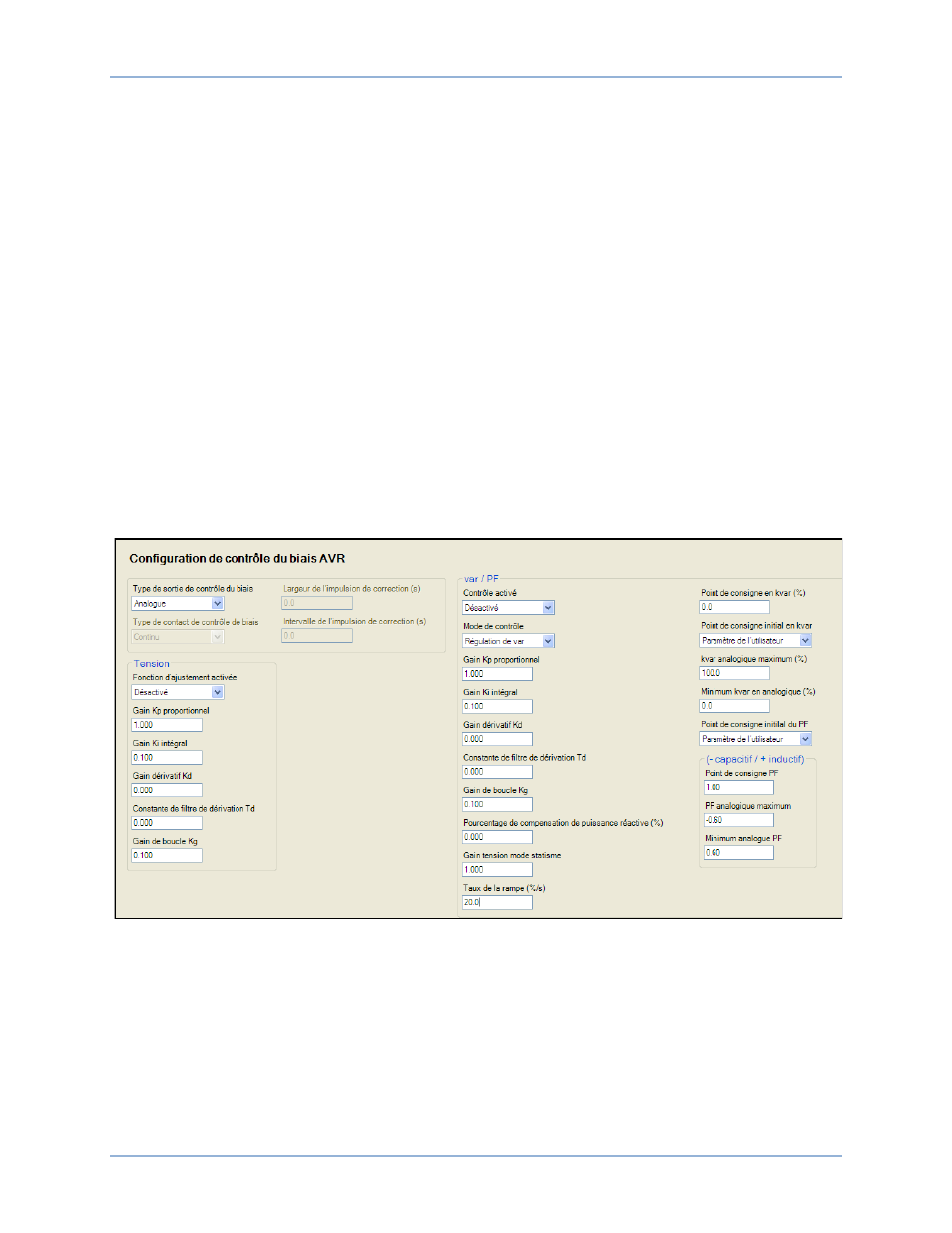

Figure 53. Explorateur des paramètres, Configuration de contrôle du biais, Configuration de contrôle du biais
AVR
9. Ouvrez l'écran Configuration de contrôle de biais du gouverneur dans l'Explorateur des paramètres,
sous Configuration de contrôle du biais. Les paramètres du contrôle de tendance du régulateur sont
similaires à ceux du contrôle de tendance AVR, et sont définis de la même manière. Suivez les
mêmes étapes que pour la configuration du contrôle de tendance AVR.
10. Si vous contrôlez le régulateur de tension avec un signal analogique, ouvrez l'écran Sortie AVR dans
l'Explorateur des paramètres, sous Gestion alternateurs multiples. Dans cet écran, sélectionnez les
paramètres et les niveaux de sortie de décalage tels qu'ils sont requis par le régulateur de tension.
Reportez-vous à la Figure 54.
Synchroniseur DGC-2020HD
