Basler Electric DGC-2020HD - Manuel (Page 194)

184 9469370990 Rev B

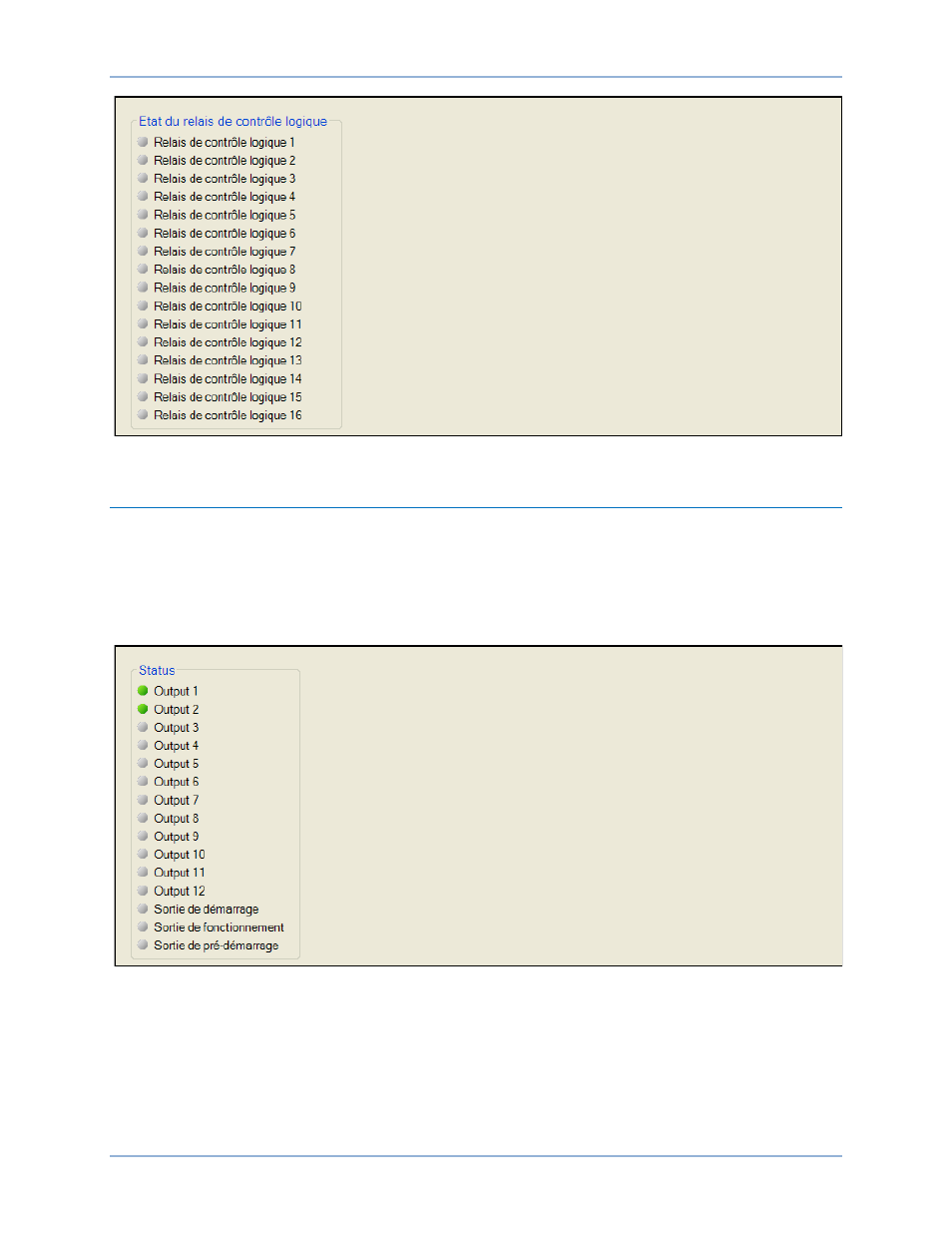

Figure 106. Explorateur des mesures, Entrées, écran Relais de contrôle logique
Sorties
Sorties contact
Chemin d'accès depuis BESTCOMSPlus : Explorateur des mesures, Sorties, Sorties contact
Chemin d'accès depuis le panneau avant : Mesures > Statut > Sorties > Sorties contact
Cet écran indique le statut des douze sorties contact et des sorties START, RUN et PRE. Le statut est
défini sur VRAI lorsque l'indicateur correspondant est allumé. Reportez-vous à la Figure 107.
Figure 107. Explorateur des mesures, Sorties, écran Sorties contact
Mesures DGC-2020HD
