Établissement d'une communication par modem
Avant d'établir une communication par modem, vérifiez que la vitesse de transmission en bauds utilisée
par le PC correspond à celle utilisée par le contrôleur DGC-2020HD.
La vitesse de transmission utilisée par le DGC-2020HD peut être réglée directement par l'intermédiaire
de l'interface du panneau avant ou dans BESTCOMSPlus via la connexion USB (locale) ou Ethernet (à
distance). En cas d'utilisation du panneau avant, sélectionnez les commandes Paramètres >
Communication > Configuration RS-232. En cas d'utilisation de BESTCOMSPlus, sélectionnez
Explorateur des paramètres, Communications, Configuration RS-232 (Figure 161). Réglez la vitesse de
transmission en bauds sur la valeur souhaitée et envoyez les paramètres si vous utilisez
BESTCOMSPlus.
Ouvrez l'écran Connexion en cliquant sur le bouton Connexion situé dans la barre de menu inférieure.
Dans l'écran Connexion, sélectionnez SérialRS-232 / Connexion modem et cliquez sur le bouton
Propriétés. La boîte de dialogue Propriétés de port série avancées apparaît. Réglez la vitesse de
transmission en bauds en fonction de la valeur indiquée dans l'écran RS-232. La Figure 163 illustre la
boîte de dialogue Propriétés de port série avancées.

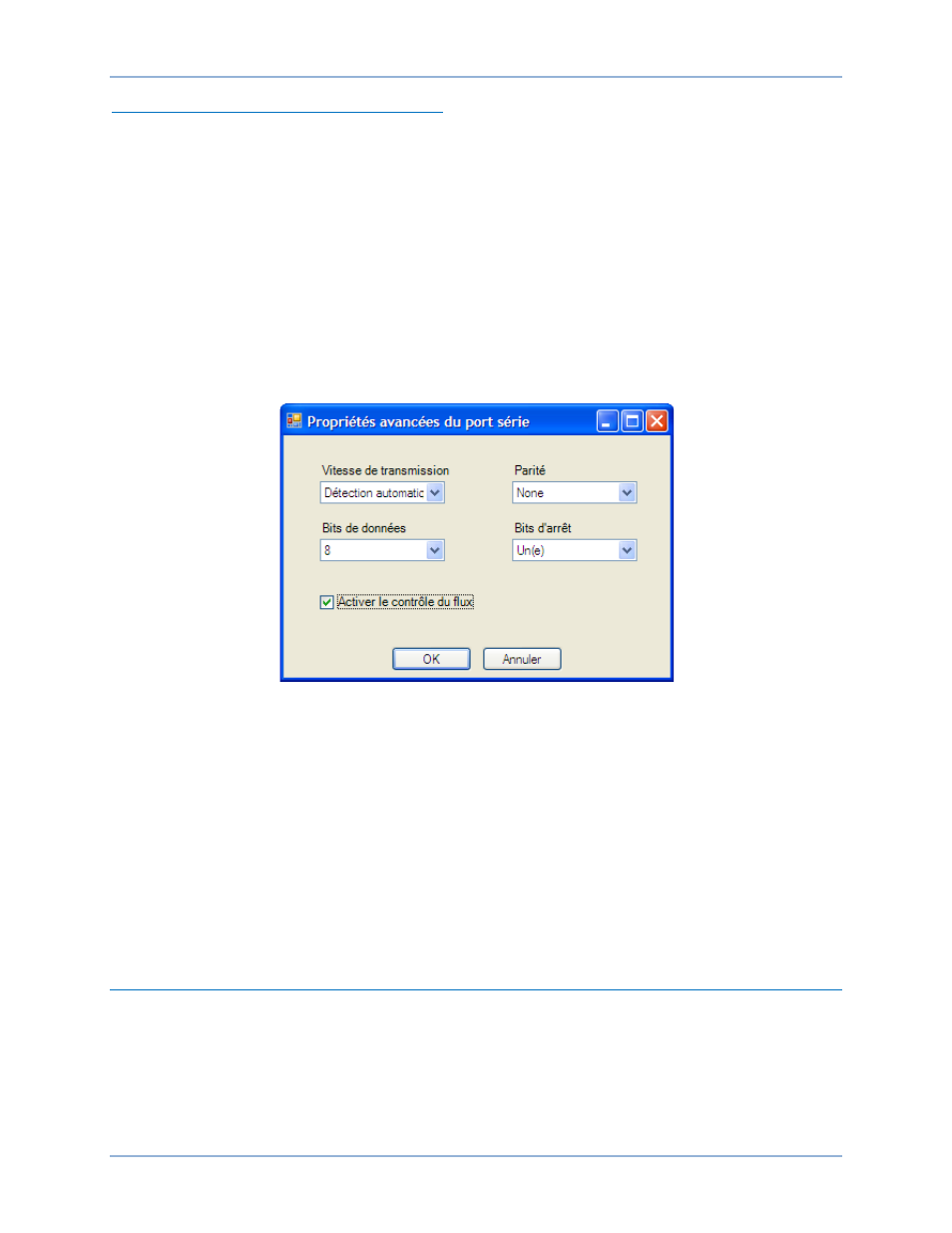

Figure 163. Propriétés de port série avancées
Dans l'écran Connexion, sélectionnez SérialRS-232 / Connexion modem et entrez le numéro de
téléphone du modem connecté au contrôleur DGC-2020HD. Pour sélectionner le port COM approprié,
ouvrez le Gestionnaire de périphériques de Windows ® et développez l'arborescence Modems. Faites un
clic droit sur le nom du modem et sélectionnez Propriétés. Ouvrez l'onglet Avancé pour afficher le port
COM. Cliquez sur Connecter.
Vérifiez que la communication par modem fonctionne avant l'installation au niveau du site de l'application
car certains modems sont incapables de communiquer entre eux.
Il est recommandé de choisir la vitesse de transmission en bauds la plus rapide possible tout en
conservant la fiabilité des communications.
Lorsque vous établissez une connexion par modem au contrôleur DGC-2020HD, l'écran de mesure
Analyse de BESTCOMSPlus est désactivé.
RS-485
Chemin d'accès depuis BESTCOMSPlus ® : Explorateur des paramètres, Communications,
Configuration RS485
Chemin d'accès depuis l'interface homme-machine : Paramètres > Communications > Configuration
RS485
Les contrôleurs DGC-2020HD peuvent être surveillés et contrôlés via un réseau groupé à l'aide du
protocole Modbus. Le port RS-485 prend en charge une vitesse définie par l'utilisateur de 1 200, 2 400,
4 800, 9 600, 19 200, 38 400, 57 600 ou 115 200 bauds. Vous pouvez sélectionner sept ou huit bits de
