Connexions d'entrées analogiques externes

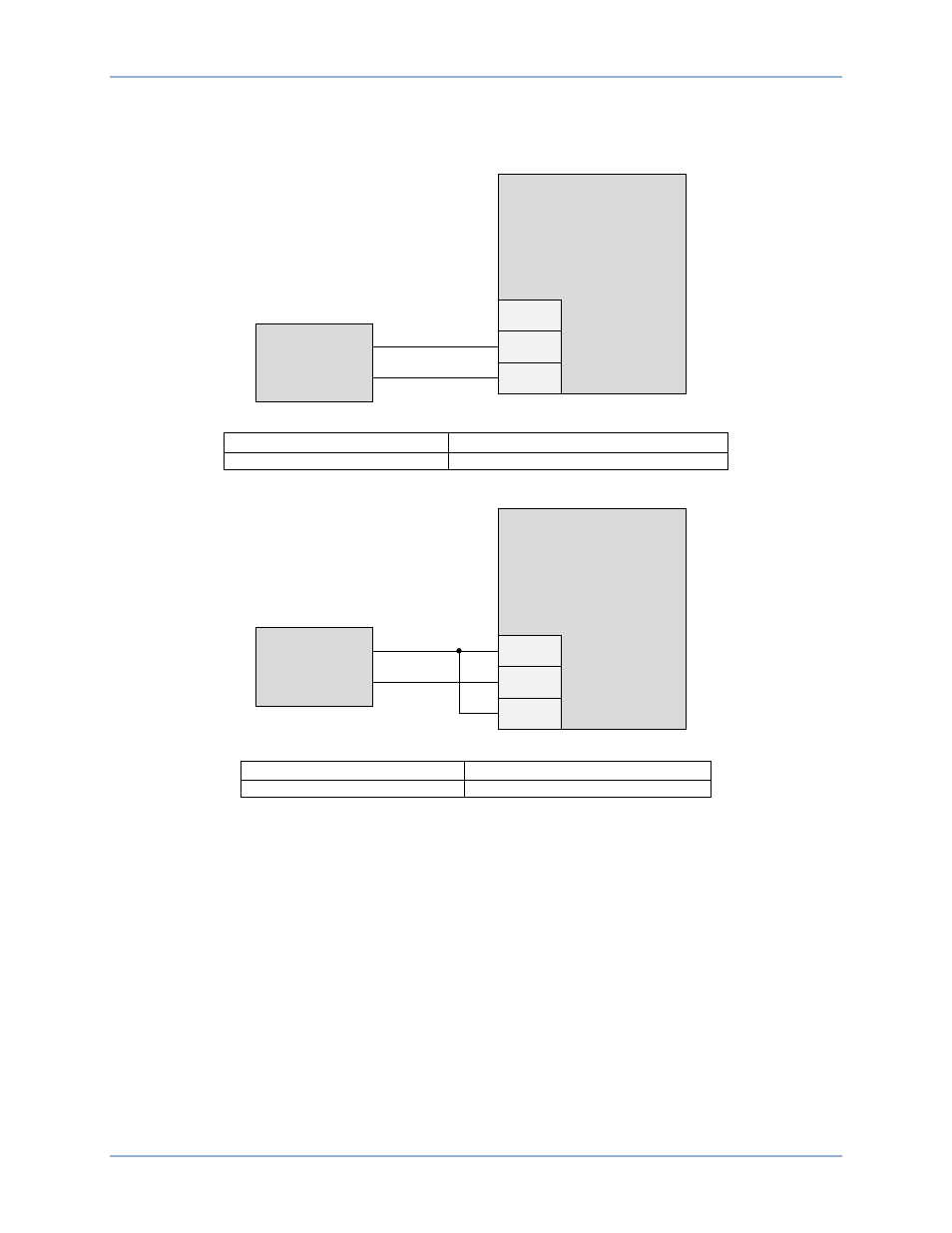

Les connexions d'entrée de tension sont illustrées dans la Figure 188 et les connexions d'entrée de
courant dans la Figure 189. Lorsque l'entrée de courant est utilisée, AIN V+ et AIN I+ doivent être reliées.
Figure 188. Entrées analogiques - Connexions d'entrée de tension
English français
0 – 10 Vdc Voltage Transducer Transducteur de tension 0 – 10 Vdc
Figure 189. Entrées analogiques - Connexions d'entrée de courant
English français
4 – 20 mA Current Transducer Transducteur de courant 4 – 20 mA
Connexions d'entrées RTD externes
Les connexions d'entrées RTD bifilaires externes sont illustrées dans la Figure 190. La Figure 191
représente des connexions d'entrées RTD trifilaires externes.
