9469370990 Rev B 249

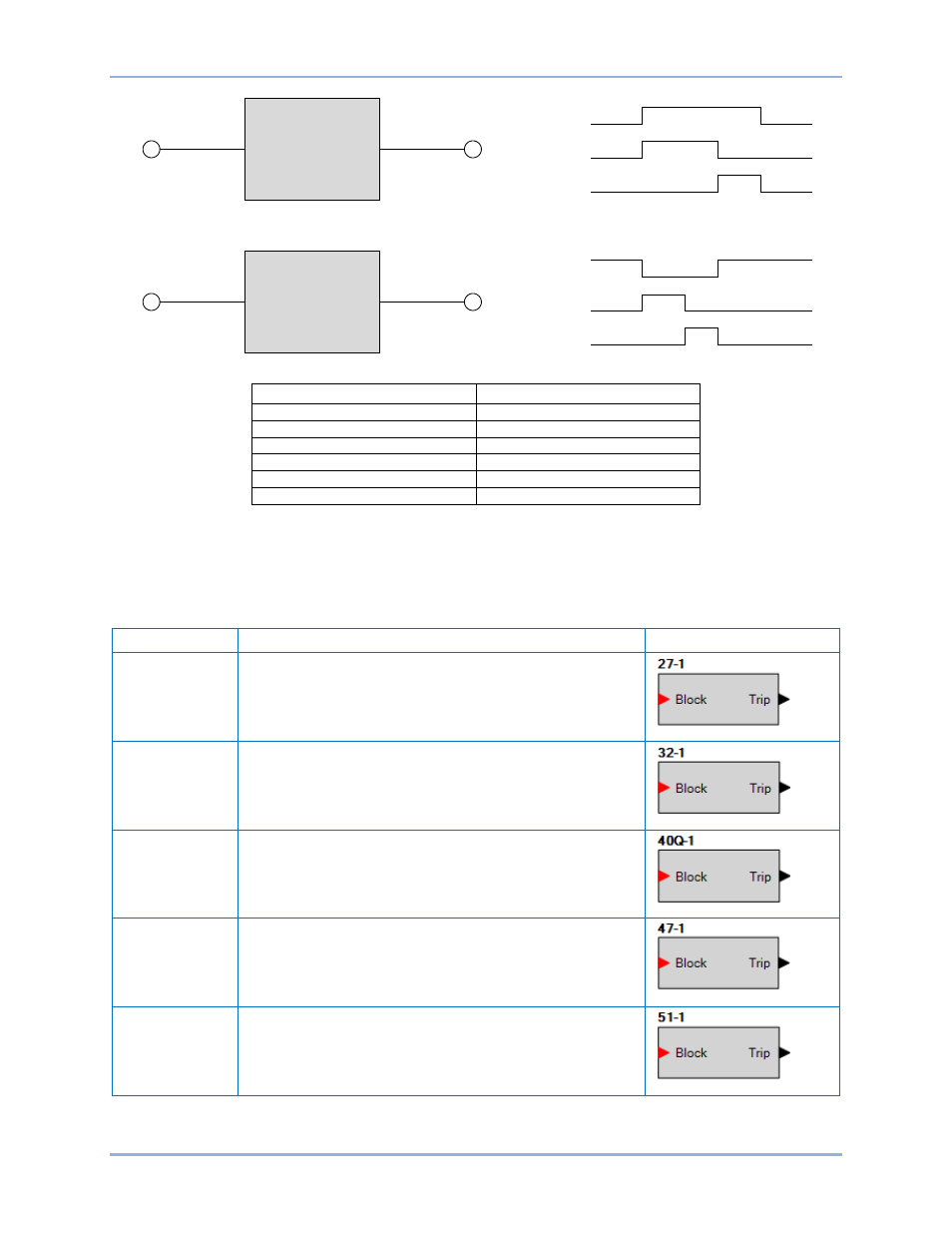

Figure 147. Blocs logiques de minuterie d'enclenchement et de retombée
English français
Initiate Amorcer
Pickup Timer Minuterie d'enclenchement
Output Sortie
Pickup Time Temps d'enclenchement
Dropout Timer Minuterie de retombée
Dropout Time Temps de retombée
Éléments
Ce groupe se compose d'éléments de protection et de contrôle.
Le Tableau 64 répertorie les noms et descriptions des éléments du groupe Éléments.
Tableau 64. Groupe Éléments, noms et descriptions
Nom Description Symbole
27-x Lorsque l'entrée Block est définie sur vrai, l'élément 27-x est
désactivé.
La sortie Trip est définie sur vrai si l'élément de sous-tension
27-x est dans une condition de déclenchement. Connexion à
une autre entrée de bloc logique.
32-x Lorsque l'entrée Block est définie sur vrai, l'élément 32-x est
désactivé.
La sortie Trip est définie sur vrai si l'élément de puissance 32-
x est dans une condition de déclenchement. Connexion à une
autre entrée de bloc logique.
40Q-x Lorsque l'entrée Block est définie sur vrai, l'élément 40Q-x est
désactivé.
La sortie Trip est définie sur vrai si l'élément de perte
d'excitation 40Q-x est dans une condition de déclenchement.
Connexion à une autre entrée de bloc logique.
47-x Lorsque l'entrée Block est définie sur vrai, l'élément 47-x est
désactivé.
La sortie Trip est définie sur vrai si l'élément de déséquilibre
de phase 47-x est dans une condition de déclenchement.
Connexion à une autre entrée de bloc logique.
51-x Lorsque l'entrée Block est définie sur vrai, l'élément 51-x est
désactivé.
La sortie Trip est définie sur vrai si l'élément de surintensité
51-x est dans une condition de déclenchement. Connexion à
une autre entrée de bloc logique.
Initiate
Pickup Time
Output
Initiate
Dropout Time
Output
Pickup
Timer
Dropout
Timer
Output
Output
Initiate
Initiate
P0048-03
DGC-2020HD BESTlogic™Plus
