9469370990 Rev B 367

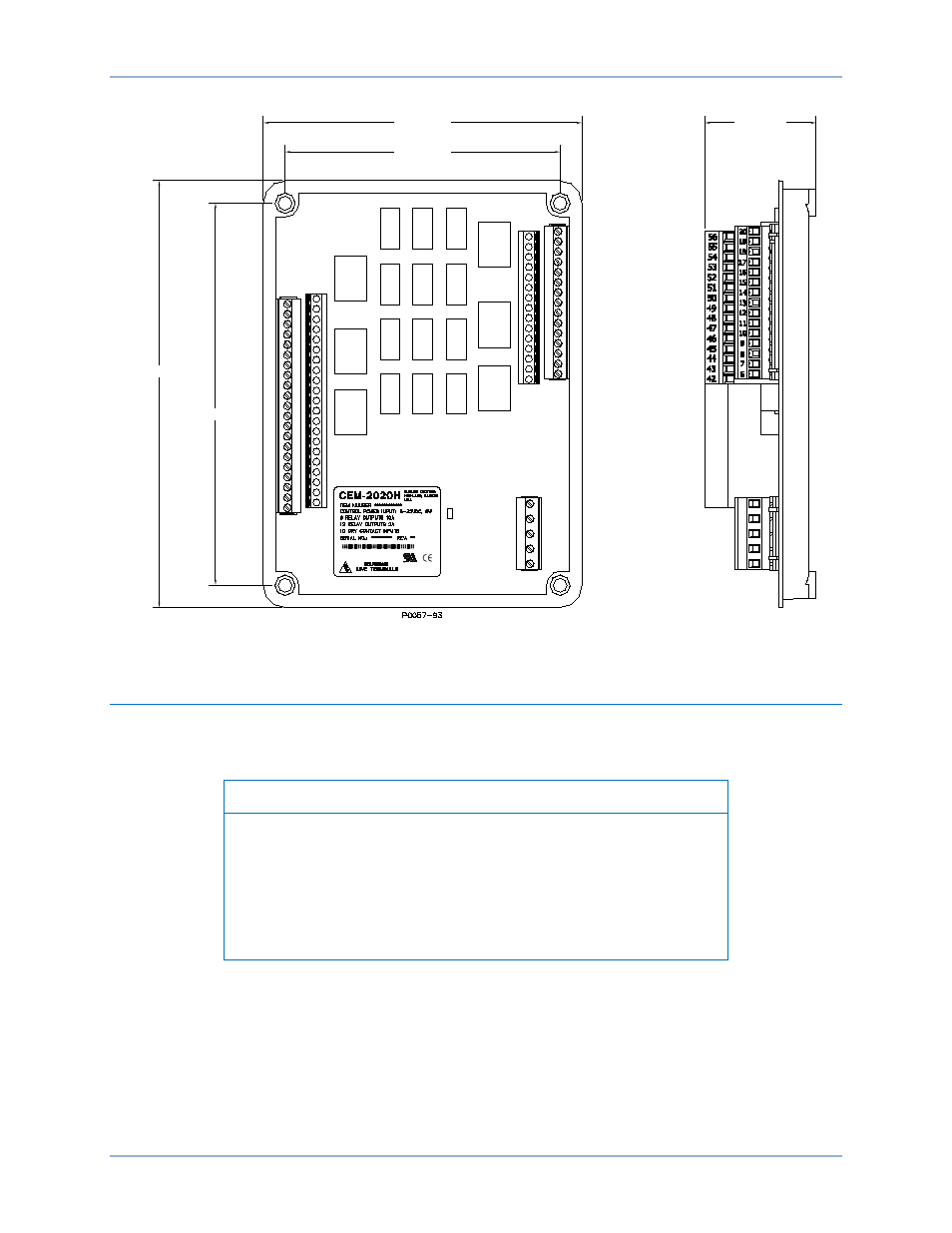

Figure 203. Dimensions du module CEM-2020H
Connexions
Les connexions du module d'expansion pour contact dépendent de l'application. Un mauvais câblage de
l'unité peut entraîner des dommages importants.
Notes
La polarité d'alimentation à partir de la batterie doit être respectée.
Même si une polarité inversée n’endommagerait pas le contrôleur
CEM-2020, celui-ci ne pourrait fonctionner si la polarité était inversée.
Assurez-vous que le module CEM-2020 est mis à la terre par
connexion filaire en cuivre d'un type n'étant pas inférieur à 12 AWG
(3,31 mm²) et que celui-ci est relié à la prise de terre située au dos de
cet appareil.
Bornes
L’interface de la borne dispose de connecteurs enfichables avec des bornes de compression à vis.
Les connexions du module CEM-2020 sont réalisées avec un connecteur à 5 positions, deux connecteurs
à 18 positions et deux connecteurs à 24 positions ayant des bornes de compression à vis. Ces
connecteurs se raccordent à des dominos placés sur le CEM-2020. Les connecteurs et les dominos sont
à queue d'aronde pour garantir la bonne orientation des connecteurs. Les connecteurs et les dominos
disposent chacun d'une forme particulière pour s'assurer que chaque connecteur ne puisse se brancher
5.50 [139.7]
6.38 [162.1]
7.50 [190.5]
8.38 [212.9]
2.23 [56.6]
DGC-2020HD CEM-2020
