55
•
GB Command (Commande du disjoncteur de l'alternateur)
o Open (Ouvrir), Close (Fermer) ou None (Aucun)
•
MB Command (Commande du disjoncteur des lignes principales)
o Open (Ouvrir), Close (Fermer) ou None (Aucun)
Schéma unifilaire de la configuration du système
Un schéma unifilaire de la configuration des disjoncteurs du système est affiché sur le panneau avant. Ce
schéma se modifie en temps réel pour refléter l'état en cours des disjoncteurs.
Le schéma unifilaire apparaît à la fois sur les écrans Overview (Vue générale) et Summary (Résumé) du
panneau avant. L'écran Summary (Résumé) fournit des mesures pour les paramètres de l'alternateur et
des bus, ainsi que des commandes de disjoncteurs. Le schéma unifilaire est affiché en haut, les
paramètres d'alternateur et de bus sont affichés en dessous et les commandes des disjoncteurs
apparaissent au bas de l'écran. Pour envoyer une requête d'ouverture ou de fermeture de disjoncteur,
sélectionnez l'option de menu appropriée, puis appuyez sur Edit (Modifier).

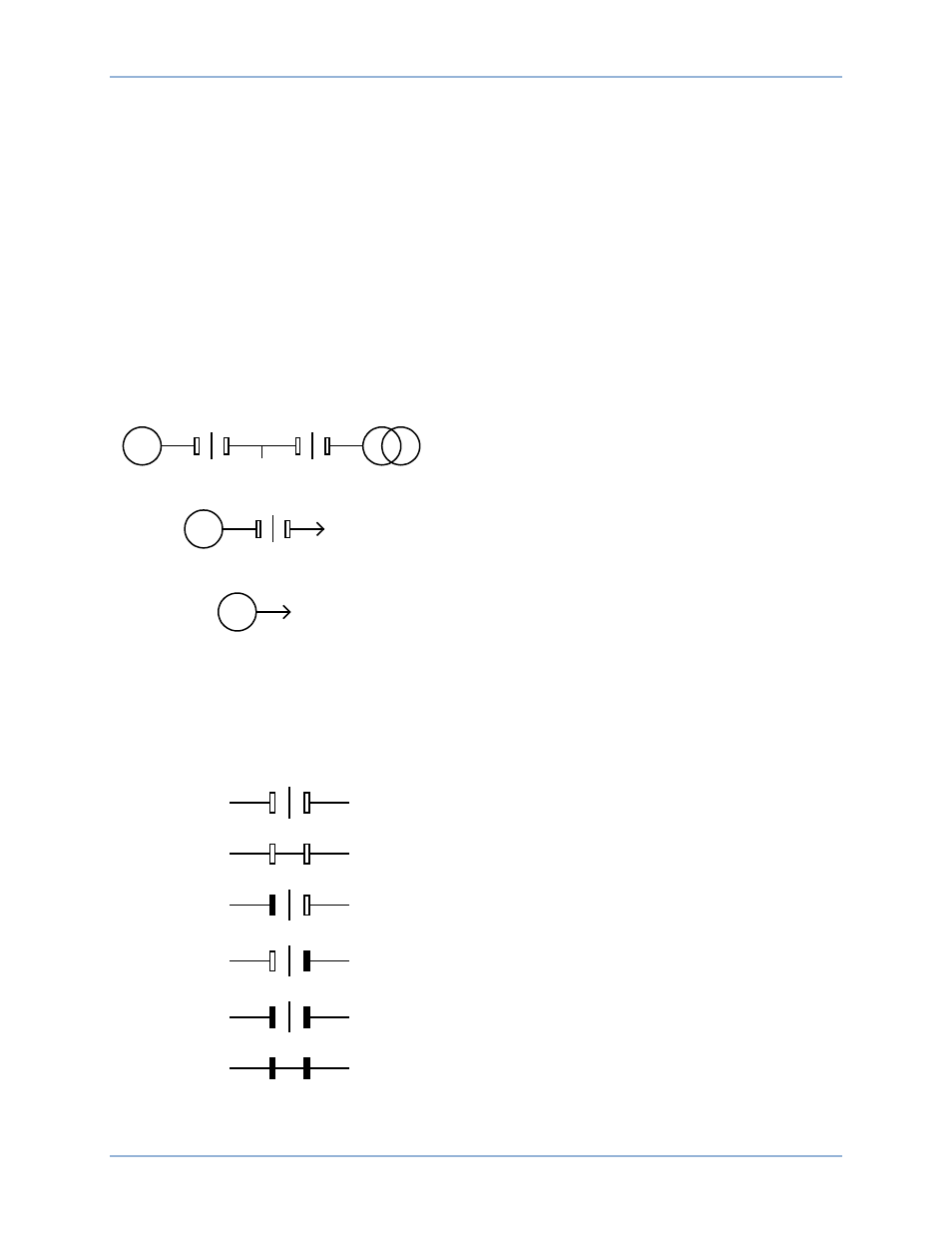

Figure 17, ci-dessous, illustre les différentes configurations du schéma unifilaire.
Disjoncteurs de l'alternateur et des lignes principales
avec détection de charge
Disjoncteurs de l'alternateur et des lignes principales
Disjoncteur de l'alternateur
Aucun
Figure 17. Schéma unifilaire de la configuration du système
Les schémas représentés dans la Figure 17 montrent tous les disjoncteurs en position ouverte et tous les
bus dans un état mort/instable. Les états des disjoncteurs et des bus représentés dans le schéma
changent en temps réel pour refléter l'état en cours des disjoncteurs et des bus. Lorsqu'un disjoncteur est
ouvert, la ligne entre les contacts est verticale et elle est horizontale lorsqu'il est fermé. Un bus stable est
représenté par un rectangle plein et un bus dont l'état est autre que stable est signalé par un rectangle
vide. Les différents états des disjoncteurs et des bus sont représentés dans la Figure 18.
Disjoncteur ouvert
Les deux bus morts/instables
Disjoncteur fermé
Les deux bus morts/instables
Disjoncteur ouvert
Un bus stable et l'autre mort/instable
Disjoncteur ouvert
Un bus stable et l'autre mort/instable
Disjoncteur ouvert
Les deux bus stables
Disjoncteur fermé
Les deux bus stables
Figure 18. États des disjoncteurs et des bus dans le schéma unifilaire
G
L
G
L
G
L
P0071-90
P0071-91
