9469370990 Rev B 159

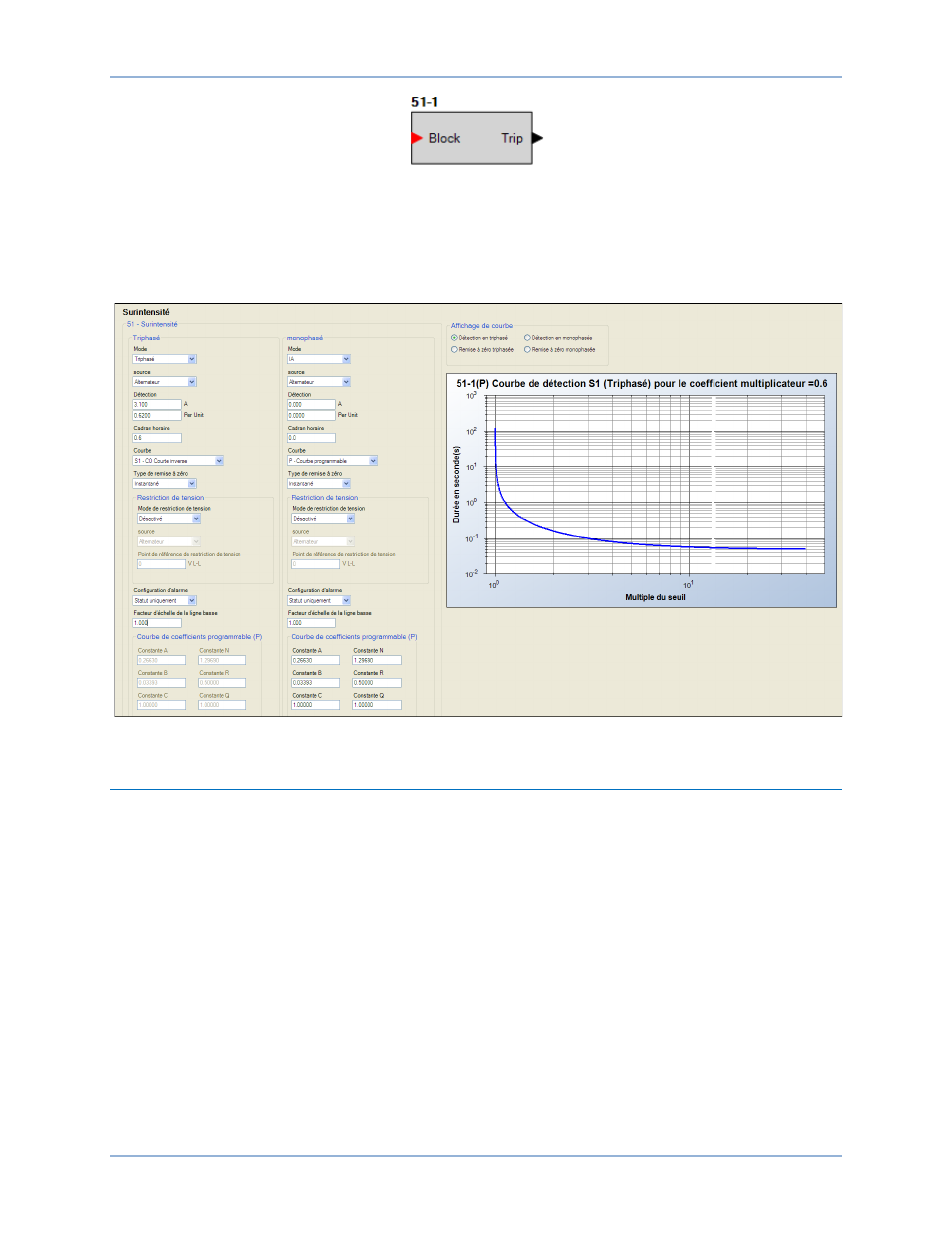

Figure 79. Bloc logique d'un élément de surintensité
Paramètres de fonctionnement
Les paramètres de fonctionnement des éléments de surintensité sont configurés à partir de l'écran des
paramètres Surintensité (Figure 80) de BESTCOMSPlus. Les échelles de paramètres sont définies dans
le chapitre Spécifications.
Figure 80. Explorateur des paramètres, Protection de l’alternateur, Intensité, Surintensité
Puissance (32)
Six éléments de protection de la puissance (32) surveillent la puissance réelle triphasée ou monophasée
(watts). Un élément peut être configuré pour assurer une protection contre les conditions de surpuissance
ou de sous-puissance.
Les six éléments de protection de puissance, identiques, sont nommés 32-1, 32-2, 32-3, 32-4, 32-5 et 32-
6. Les connexions logiques de ces éléments s'effectuent via l'écran BESTlogicPlus de BESTCOMSPlus
et leurs paramètres de fonctionnement sont configurés à partir de l'écran des paramètres Puissance de
BESTCOMSPlus.
Chemin d'accès depuis BESTCOMSPlus : Explorateur des paramètres, Protection générateur,
Puissance, Puissance (32)
Chemin d'accès depuis le panneau avant : Explorateur des paramètres > Protection > Groupe de
paramètres x (où x = 0 à 3) > Protection de la puissance > Puissance (32)
Fonctionnement de l'élément
La protection de la puissance peut être utilisée dans les applications où un débit de puissance excessif
dans le sens du déclenchement n'est pas souhaitable.
DGC-2020HD Protection de l’alternateur
