9469370990 Rev B 119
a. Type de sortie - Indiquez si le signal de décalage AVR doit être Tension ou Intensité.
b. Réponse - Sélectionnez Augmentation ou Réduction. La valeur Augmentation doit être
sélectionnée dans le cas où une augmentation du paramètre de sortie entraîne une
augmentation de la tension de sortie de l'alternateur.
c. Courant de sortie minimum (mA) et Courant de sortie maximum (mA) – Si Type de sortie est
réglé à Intensité, ces paramètres doivent être configurés. Définissez l'intensité minimum et
maximum dans une plage de valeurs égale à la plage de valeurs d'entrée de décalage de la
tension pour le régulateur de tension. L'échelle de valeurs de ces paramètres s'étend de 4
mA à 20 mA.
d. Tension de sortie minimale (V) et Tension de sortie maximale (V) – Si Type de sortie est
réglé à Intensité, ces paramètres doivent être configurés. Définissez la tension minimum et
maximum dans une plage de valeurs égale à la plage de valeurs d'entrée de décalage de la
tension pour le régulateur de tension. L'échelle de valeurs de ces paramètres s'étend de
− 10V à +10V.

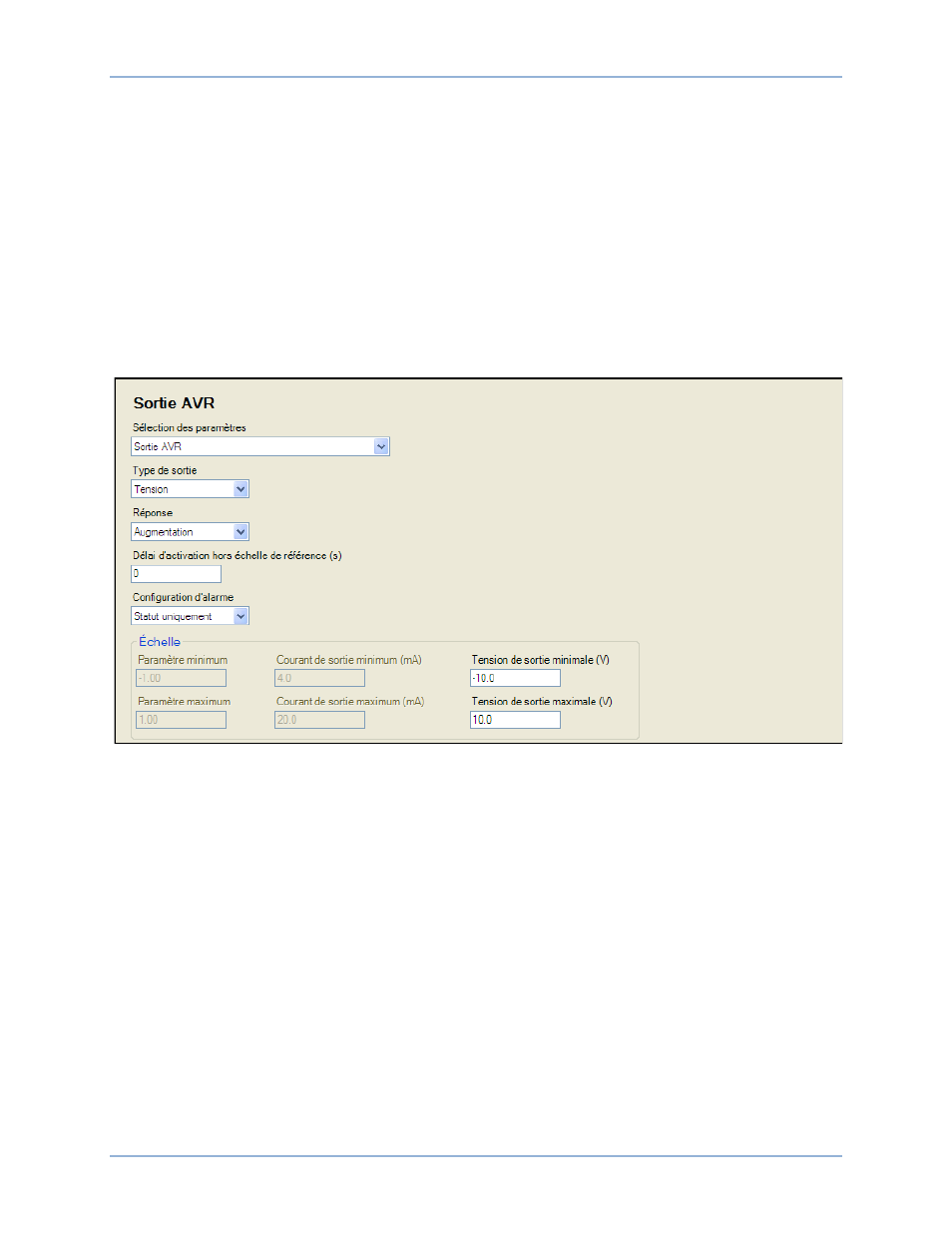

Figure 54. Explorateur des paramètres, Gestion alternateurs multiples, Sortie AVR
11. Si vous contrôlez le régulateur de vitesse avec un signal analogique, ouvrez l'écran Sortie
gouverneur dans l'Explorateur des paramètres, sous Gestion alternateurs multiples. Ces paramètres
sont identiques à ceux de la sortie AVR et doivent être définis de la même manière.
12. Configurez la logique programmable pour permettre au contrôleur DGC-2020HD de synchroniser
l'alternateur et de fermer son disjoncteur. Dans la logique programmable BESTlogicPlus, cliquez sur
l'onglet Éléments et faites glisser l'élément GENBRK (disjoncteur de l'alternateur) dans le schéma
logique principal. Reportez-vous à la Figure 55.
DGC-2020HD Synchroniseur
