Reconnaissance par contact
Les contacts peuvent être reconnus soit de façon permanente, soit uniquement lorsque le moteur est en
fonctionnement.
Connexions logiques
Les connexions logiques des entrées contact à distance s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique CEM 1 Entrée 1 est présenté dans la Figure 209. La sortie a pour
valeur vrai lorsque le module CEM-2020 détecte une fermeture de contact et que le délai d'activation a
expiré. Les blocs logiques de l'alarme et de la pré-alarme sont similaires.

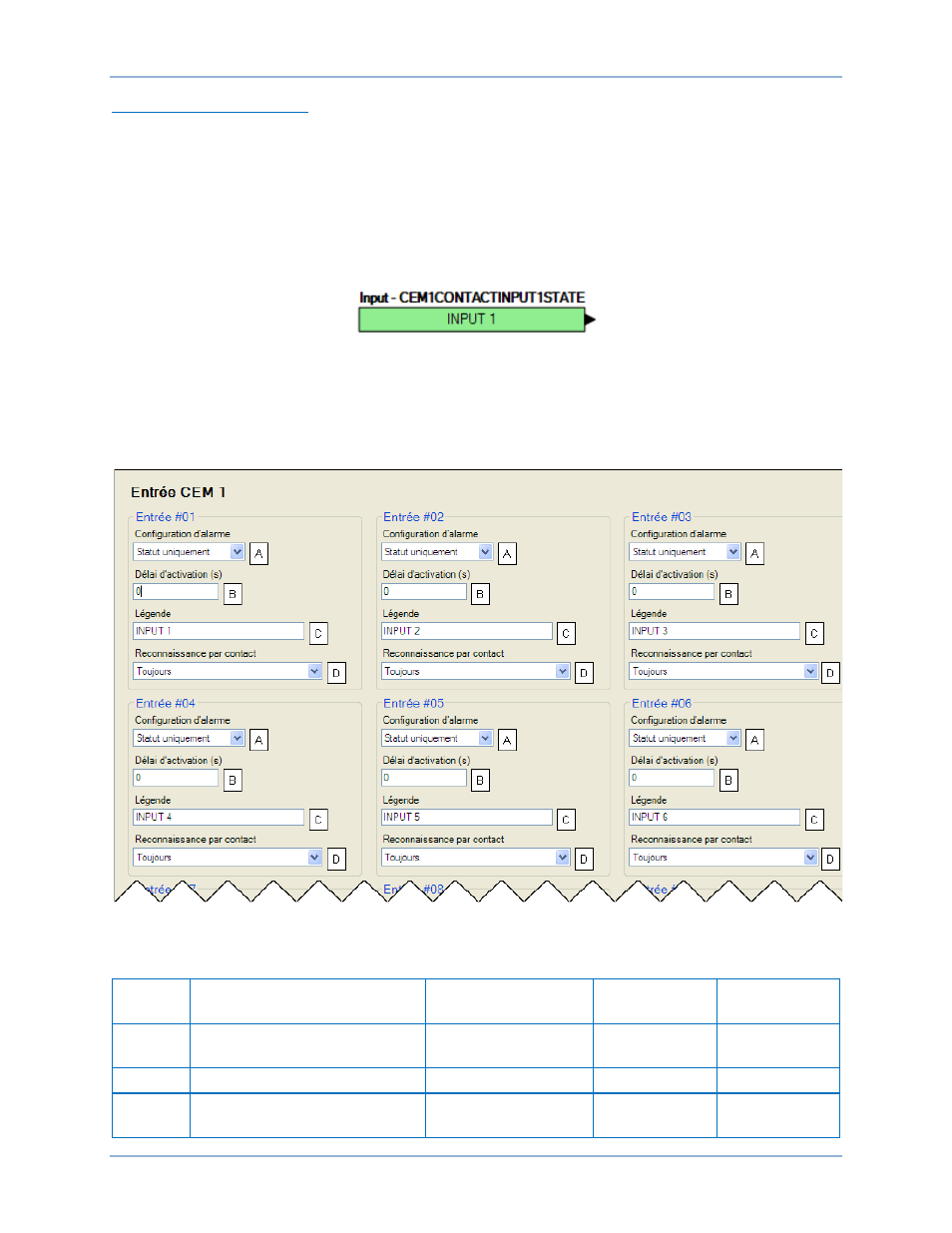

Figure 209. Bloc logique d'une entrée contact à distance
Paramètres de fonctionnement
Les paramètres de fonctionnement des entrées contact à distance sont configurés via l'écran des
paramètres CEM x Entrées (où x = 1 à 4) (Figure 210) de BESTCOMSPlus. Les paramètres sont
récapitulés dans le Tableau 93.
Figure 210. Explorateur des paramètres, Entrées programmables, Entrées contact à distance, Entrées CEM 1
Tableau 93. Paramètres des entrées CEM x
Repère Paramètre
Échelle de
référence Incrément Unité
A Configuration d'alarme
Statut uniquement,
pré-alarme ou alarme
s/o s/o
B Délai d'activation 0 à 300 1 Secondes
C Légende
16 caractères
alphanumériques
s/o s/o
