vous permettre de définir les propriétés de l'imprimante. Sélectionnez les paramètres nécessaires et
cliquez sur le bouton Imprimer.
Avec l'icône Configurer la page de la barre d'outils Logique programmable BESTlogicPlus, vous pouvez
sélectionner les caractéristiques suivantes : Taille du papier, Source de l'alimentation en papier,
Orientation et Marges.
Effacement du diagramme logique qui se trouve à l'écran
Pour effacer le diagramme logique affiché et recommencer, il vous suffit de cliquer sur le bouton Effacer.
Exemples BESTlogic™Plus
Exemple 1 - Connexions de bloc logique GENBRK

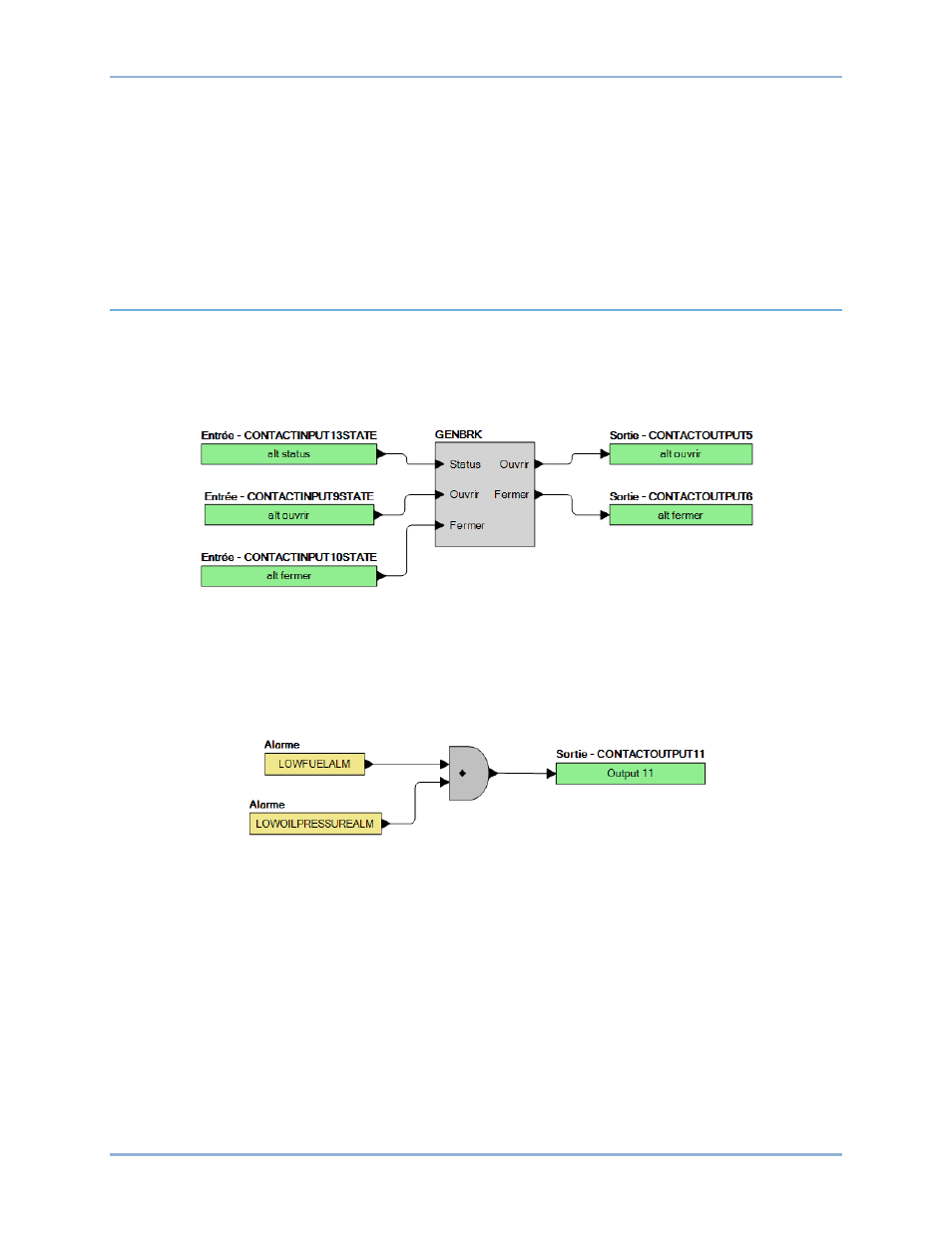

La Figure 150 représente le bloc logique GENBRK, trois blocs logiques d'entrée et deux blocs logiques
de sortie. La sortie 3 est active lorsque le bloc logique GENBRK envoie une commande d'ouverture de
disjoncteur et la sortie 4 est active lorsqu'il envoie une commande de fermeture de disjoncteur.
Figure 150. Exemple 1 – Connexions de bloc logique GENBRK
Exemple 2 - Connexions de passerelle AND
La Figure 151 représente une connexion de passerelle AND standard. Dans cet exemple, la sortie 11 est
activée si l'alarme de niveau de carburant bas ET (commande AND) l'alarme de pression d'huile basse
sont définies sur vrai.
Figure 151. Exemple 2 – Connexions de passerelle AND
Exemple 3 - Connexions logiques multiples
Cet exemple concerne deux boîtes de commentaires qui peuvent être placées dans le diagramme
logique. Double-cliquez sur une boîte de commentaires pour en modifier le contenu. La sortie 3 est
définie sur vrai si 27TRIP est défini sur vrai. La sortie 1 est définie sur vrai si la haute température du
liquide de refroidissement est définie sur vrai. La sortie 2 est définie sur vrai si le DGC-2020HD est en
mode RUN (mode RUN défini sur vrai). Reportez-vous à la Figure 152.
BESTlogic™Plus
DGC-2020HD
