9469370990 Rev B 83
Configuration des sorties programmables
Chemin d'accès depuis BESTCOMSPlus ® : Explorateur des paramètres, Sorties programmables,
Sorties contact
Chemin d'accès depuis le panneau avant : Explorateur des paramètres > Sorties programmables >
Sorties contact
La Figure 30 illustre l'écran Sorties contact disponible dans BESTCOMSPlus.
Chaque sortie peut être programmée avec une légende décrivant son usage. Jusqu'à 16 caractères
alphanumériques sont acceptés. Cette légende apparaît dans la logique programmable BESTlogicPlus
dans laquelle la sortie est utilisée afin de faciliter la programmation et offrir plus de clarté.

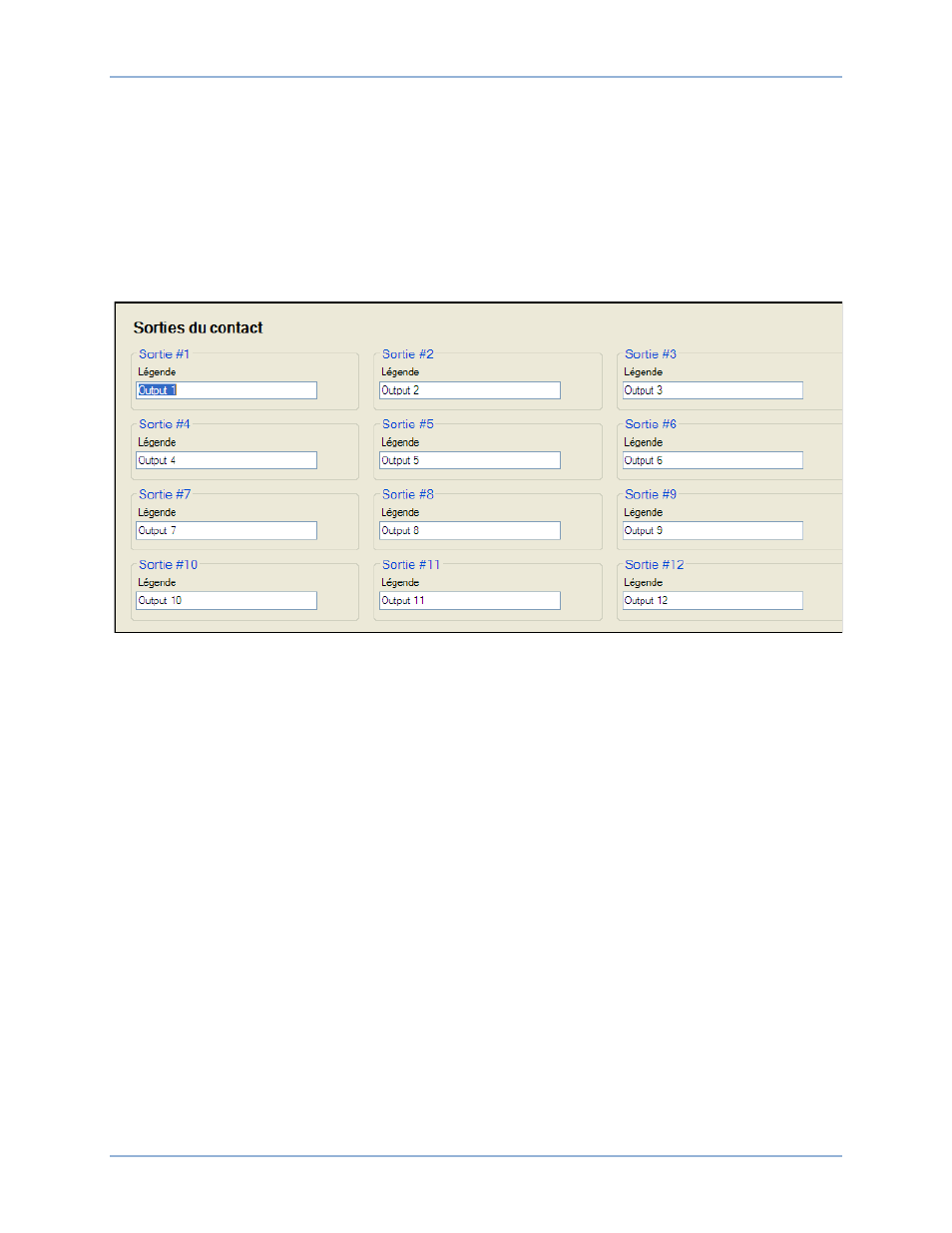

Figure 30. Explorateur des paramètres, Sorties programmables, Sorties contact
Éléments configurables
Chemin d'accès depuis BESTCOMSPlus ® : Explorateur des paramètres, Sortie programmable,
Éléments configurables
Chemin d'accès depuis le panneau avant : Explorateur des paramètres > Sorties programmables >
Éléments configurables
Les éléments configurables sont connectés au schéma logique en tant que sorties. Vous pouvez intégrer
les éléments configurables dans un schéma logique programmable BESTlogicPlus en les sélectionnant à
partir du groupe Éléments dans BESTlogicPlus. Consultez le chapitre BESTlogicPlus pour obtenir de plus
amples informations. Il est possible de configurer indépendamment chacun des huit éléments disponibles
pour déclencher une alarme ou une pré-alarme. Un délai paramétrable par l'utilisateur peut être configuré
pour retarder la reconnaissance d'un élément. Par défaut, tous les éléments sont configurés de telle
façon qu'ils ne déclenchent pas d'alarme ou de pré-alarme. Pour permettre à l'utilisateur d'identifier plus
facilement les éléments, il est possible de leur affecter un nom. Dans le cas où il est utilisé pour une
alarme ou une pré-alarme, le nom donné par l'utilisateur apparaît dans l'alerte d'alarme ou de pré-alarme
et dans l'historique du contrôleur DGC-2020HD. Les éléments peuvent être reconnus soit de façon
permanente, soit uniquement lorsque le moteur fonctionne. Le statut des éléments configurables est
disponible dans la logique programmable BESTlogicPlus lorsque la valeur Statut uniquement est
sélectionnée pour Configuration d'alarme. Le statut des éléments configurables peut être utilisé comme
entrée logique pour gérer d'autres logiques dans le programme, de façon similaire aux relais de contrôle
logique.
L'écran Éléments configurables de BESTCOMSPlus est illustré dans la Figure 31. Les paramètres sont
récapitulés dans le Tableau 33.
DGC-2020HD Sorties contact
