42 9469370990 Rev B
Note
1. Si le DGC-2020HD offre une extrémité du bus J1939, une résistance de
120 Ω, ½ watt, doit être installée en terminaison des bornes 51 (CAN1L)
et 52 (CAN1H) et/ou 54 (CAN2L) et 55 (CAN2H).
2. Si le DGC-2020HD ne fait pas partie du bus J1939, le raccord connectant
le DGC-2020HD au bus ne doit pas dépasser 914 mm de long.
3. La longueur maximum du bus, à l'exclusion des raccords, ne doit pas
dépasser 40 m.
4. L'écoulement J1939 (blindé) doit être raccordé à la terre à un seul endroit.
S'il existe un autre point de mise à la terre, ne connectez pas l'écoulement
au DGC-2020HD.

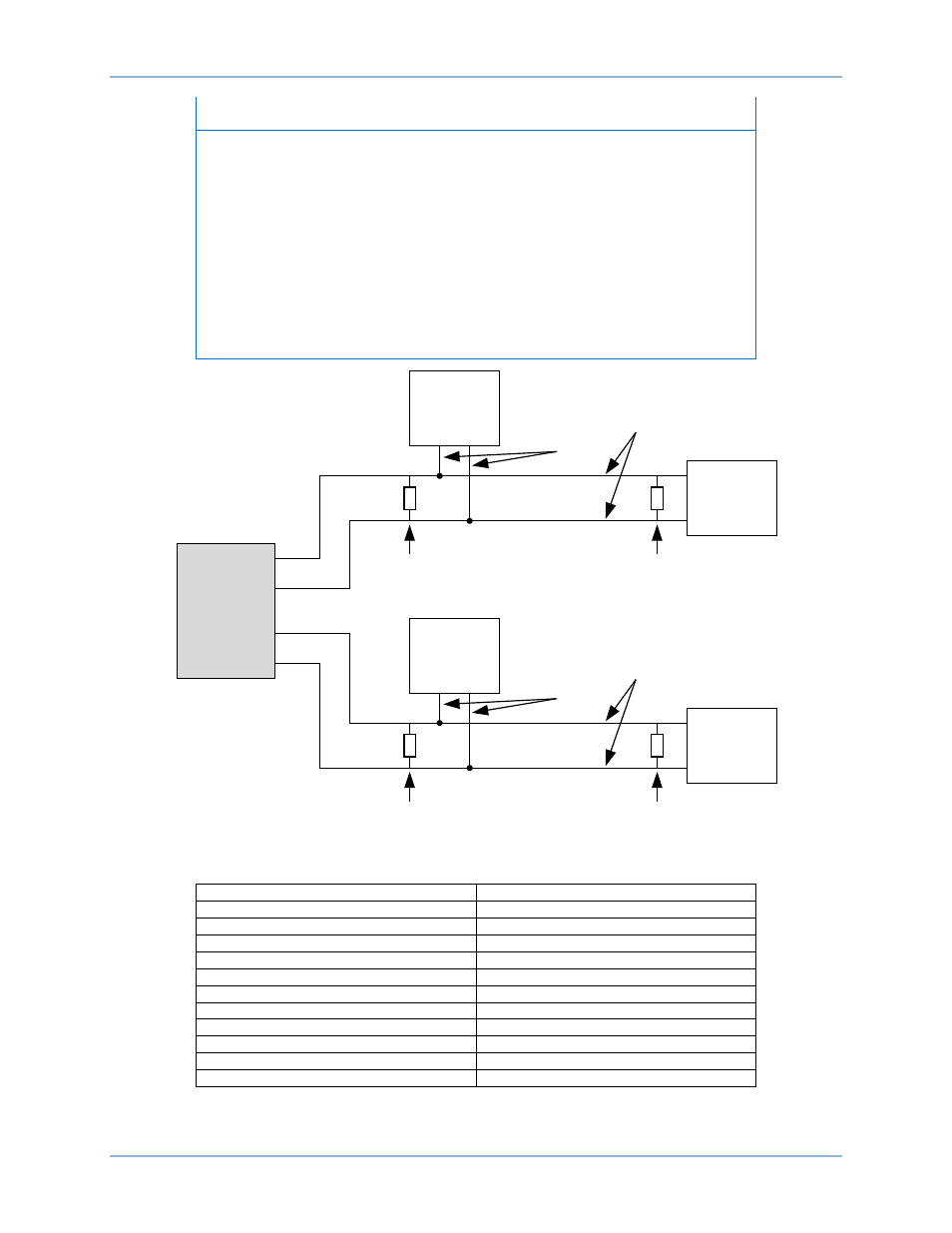

Figure 11. Interface CAN avec contrôleur DGC-2020HD offrant une extrémité de bus
English français
CEM-2020 (Optional, up to 4) CEM-2020 (en option, jusqu'à 4)
Stub Raccord
CAN 1 Bus Bus CAN 1
CAN-H CAN-H
CAN-L CAN-L
AEM-2020 (Optional, up to 4) AEM-2020 (en option, jusqu'à 4)
CAN 1 CAN 1
CAN 2 CAN 2
120 ohm Termination Terminaison 120 ohm
Other Devices Autres dispositifs
Engine Moteur
DGC-2020HD
P0071-62
120 ohm
Termination
CAN-H
CAN-L
CEM-2020
(Optional,
up to 4)
120 ohm
Termination
CAN 2 Bus
Stub
AEM-2020
(Optional,
up to 4)
Other
Devices
Engine
120 ohm
Termination
CAN-H
CAN-L
120 ohm
Termination
CAN 1 Bus
Stub
CAN 2
CAN 1
Applications standard DGC-2020HD
