170 9469370990 Rev B
Note
Le délai d'armement ne doit pas être réglé à zéro si le paramètre
Pression d'huile ou Tension de la batterie est sélectionné pour la
protection configurable, que le seuil est défini pour surveiller les
conditions inférieures au seuil et que la configuration d'alarme est
réglée à Alarme. En effet, si le délai d'armement devait correspondre
à la valeur zéro, ceci entraînerait le déclenchement immédiat d'une
alarme sur la pression d'huile et le lancement du moteur pourrait
provoquer une condition temporaire de tension basse de la batterie
susceptible de déclencher une alarme. Dans les deux cas, la fausse
alarme empêcherait le démarrage du moteur.
Mode
Le mode peut être défini comme Supérieur ou Inférieur. Si le mode Supérieur est sélectionné, une alarme
se déclenche lorsque le paramètre mesuré passe au-dessus du paramètre seuil pendant le délai
d'activation. Si le mode Inférieur est sélectionné, une alarme se déclenche lorsque le paramètre mesuré
passe en dessous du paramètre seuil pendant le délai d'activation.
Connexions logiques
Les connexions logiques des éléments de protection configurable s'effectuent via l'écran BESTlogicPlus
de BESTCOMSPlus. Le bloc logique Protection configurable 1, Seuil 1 est illustré dans la Figure 88. La
sortie du bloc a la valeur vrai lors d'une condition de déclenchement. Les blocs logiques d'alarme et de
pré-alarme sont similaires.

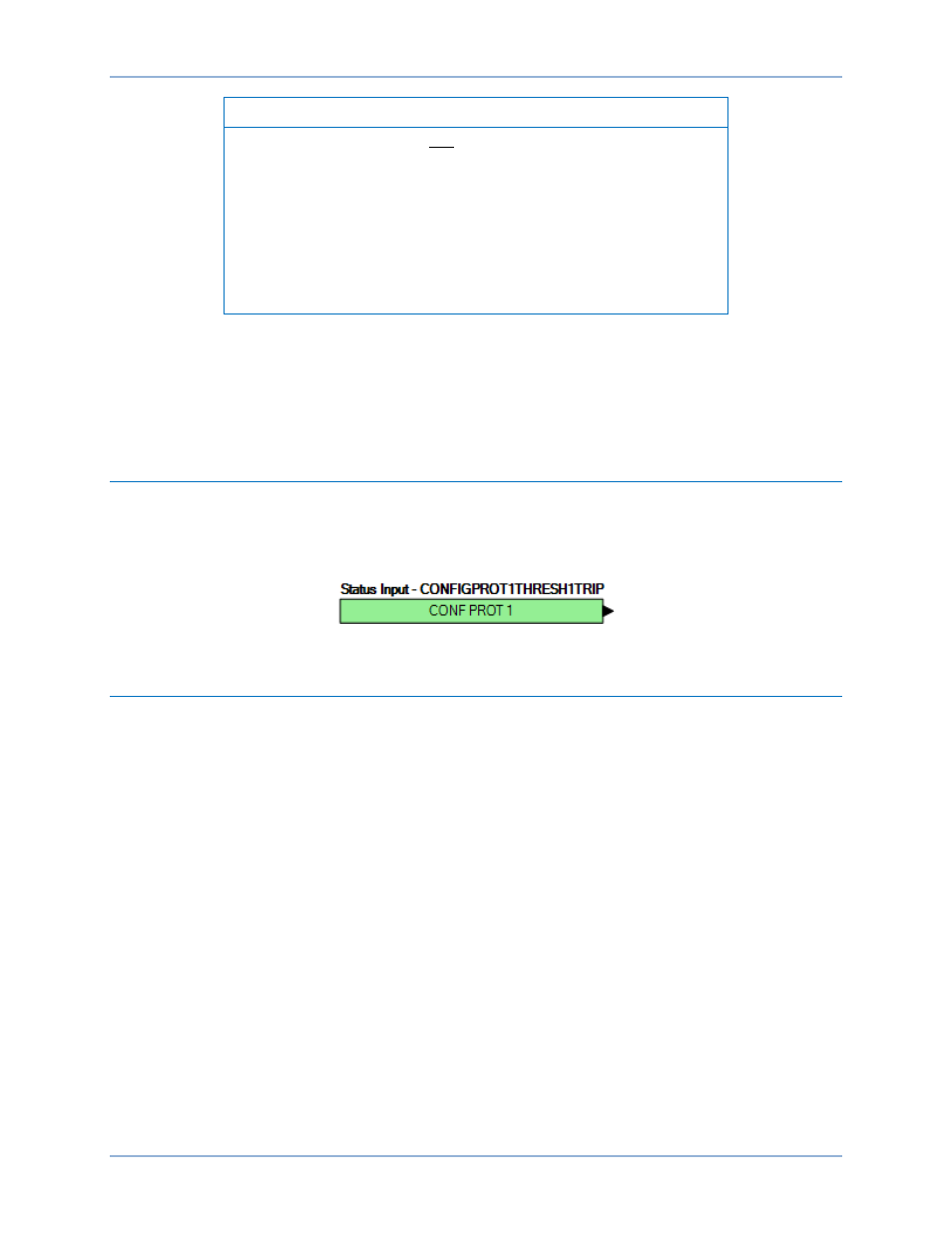

Figure 88. Bloc logique Protection configurable
Paramètres de fonctionnement
Chemin d'accès depuis BESTCOMSPlus : Explorateur des paramètres, Protection configurable,
Protection configurable #
Chemin d'accès depuis le panneau avant : Paramètres > Protection > Protection configurable >
Protection configurable #
Les paramètres de fonctionnement de la protection configurable sont configurés dans l'écran des
paramètres Protection configurable (Figure 89) dans BESTCOMSPlus ou via le panneau avant. Les
paramètres sont récapitulés dans le Tableau 47.
Protection configurable DGC-2020HD
