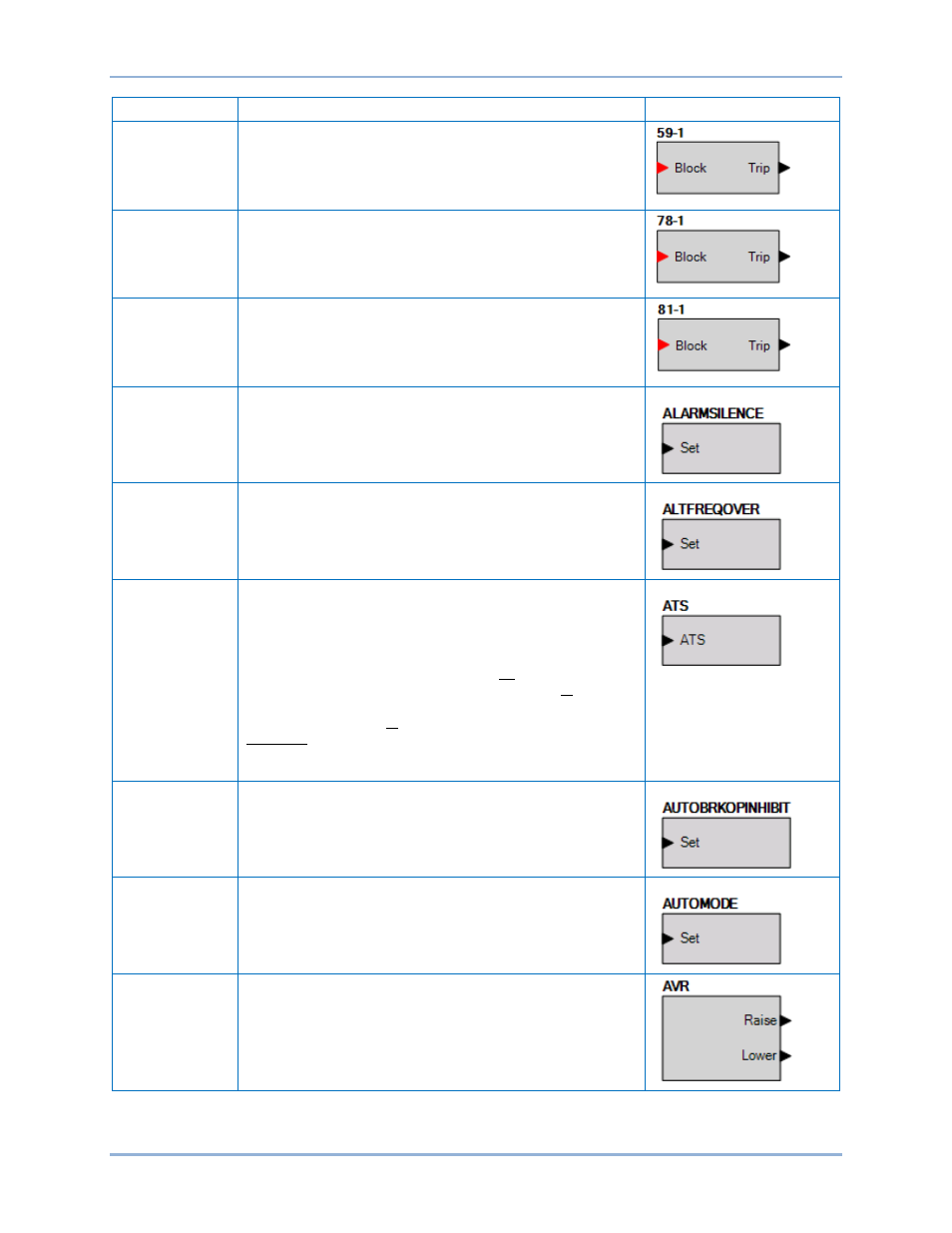

Nom Description Symbole
59-x Lorsque l'entrée Block est définie sur vrai, l'élément 59-x est
désactivé.
La sortie Trip est définie sur vrai si l'élément de surtension 59-
x est dans une condition de déclenchement. Connexion à une
autre entrée de bloc logique.
78-x Lorsque l'entrée Block est définie sur vrai, l'élément 78-x est
désactivé.
La sortie Trip est définie sur vrai si l'élément de saut de
vecteur 78-x est dans une condition de déclenchement.
Connexion à une autre entrée de bloc logique.
81-x Lorsque l'entrée Block est définie sur vrai, l'élément 81-x est
désactivé.
La sortie Trip est définie sur vrai si l'élément de fréquence 81-
x est dans une condition de déclenchement. Connexion à une
autre entrée de bloc logique.
Mise au silence
de l'alarme
L'avertisseur sonore de l'alarme est arrêté si l'entrée Set est
définie sur vrai. Il est également possible d'arrêter l'avertisseur
sonore de l'alarme en appuyant sur le bouton Alarm Silence
(Silence alarme) du panneau avant du DGC-2020HD.
Forçage de
fréquence
alternative
Si l'entrée Set est définie sur vrai, un fonctionnement avec la
fréquence alternative est imposé à la protection et la détection
de la condition du bus, en lieu et place de la fréquence
nominale.
ATS Si l'entrée ATS est définie sur vrai et que le DGC-2020HD est
en mode AUTO, l'alternateur fonctionne. Cet élément peut être
utilisé en lieu et place de la fonction programmable ATS si
l'opérateur souhaite générer un signal ATS qui soit une
combinaison de logique programmable plutôt qu'une simple
entrée contact. Si l'élément logique ATS ou le contact attribué
à la fonction programmable ATS est défini sur vrai et que le
DGC-2020HD est en mode AUTO, l'alternateur fonctionne. Si
l'élément logique ATS et la fonction programmable ATS sont
tous deux définis sur faux et que le DGC-2020HD est en mode
AUTO, l'alternateur passe en mode de refroidissement et
s'arrête.
Inhibition du
fonctionnement
automatique des
disjoncteurs
Le fonctionnement automatique des disjoncteurs est inhibé
lorsque l'entrée Set est définie sur vrai.
Mode Auto Si l'entrée Set est définie sur vrai et que le DGC-2020HD est
en mode OFF, le DGC-2020HD passe en mode AUTO. Cette
entrée est une entrée pulsée. Elle n'a donc pas besoin d'être
maintenue une fois la commutation dans le mode souhaité
effectuée.
AVR Connexion aux entrées des autres blocs logiques possible. En
cas d'augmentation de l'AVR, la sortie Raise est définie sur
vrai. En cas de réduction, la sortie Lower est définie sur vrai.
