40 9469370990 Rev B
Connexions en cas de partage de charge

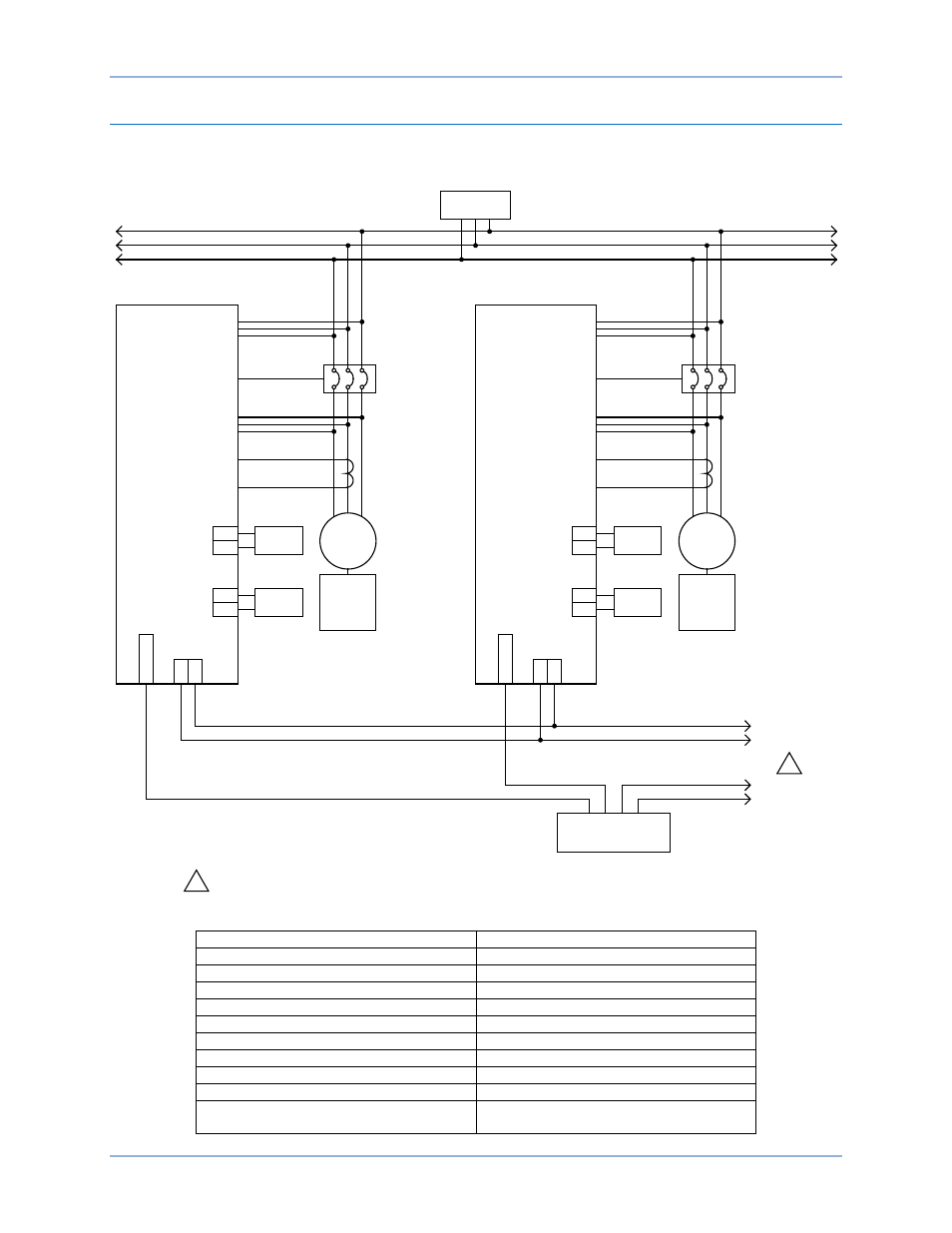

La Figure 9 illustre une interconnexion standard de deux systèmes reliés l'un à l'autre par des lignes de
partage de charge analogiques et Ethernet.
Figure 9. Connexions analogiques et Ethernet pour applications standard
English français
LOAD CHARGE
Bus Metering Mesure de bus
Breaker Control Contrôle du disjoncteur
Generator Metering Mesure de l'alternateur
Generator Breaker Disjoncteur de l'alternateur
Analog load Share Line Ligne de partage de charge analogique
Ethernet load Share Line Ligne de partage de charge Ethernet
To Other DGC-2020HDs Vers d'autres DGC-2020HD
Industrial Ethernet Switch Commutateur Ethernet Industriel
Up to 32 DGC-2020HDs are supported on
one network.
Jusqu'à 32 DGC-2020HD sont possibles
sur un seul réseau.
GEN
ENG
LOAD
64
65
66
67
Generator
Breaker
Breaker Control
Analog Load Share Line
69 70 E
th
er
ne
t
AVR +
AVR –
GOV +
GOV –
LS
+
LS
–
DGC-2020HD
Industrial
Ethernet Switch
To Other
DGC-2020HDs
To Other
DGC-2020HDs
AVR
GOV
Generator Metering
Bus Metering
GEN
ENG
64
65
66
67
Generator
Breaker
Breaker Control
69 70 E
th
er
ne
t
AVR +
AVR –
GOV +
GOV –
LS
+
LS
–
DGC-2020HD
AVR
GOV
Generator Metering
Bus Metering
Notes: Up to 32 DGC-2020HDs are supported on one network. 1
1
Ethernet Load Share Line
P0071-68
Applications standard DGC-2020HD
