9469370990 Rev B 87
Gestion du disjoncteur
Les fonctions de gestion de disjoncteur du contrôleur DGC-2020HD incluent le contrôle de deux
disjoncteurs (avec un contrôle continu ou un contrôle par impulsions), le transfert de charge lors de la
détection d'erreurs au niveau des lignes principales, deux modes de synchronisation automatique des
groupes électrogènes et des paramètres de détection des bus stables ou morts. Des transitions ouvertes
sont implémentées dans les transferts de charge en provenance des lignes principales ainsi qu'en
direction de celles-ci. L'utilisateur peut choisir de contrôler uniquement le disjoncteur de l'alternateur, les
deux disjoncteurs ou aucun des deux. Les paramètres de gestion de disjoncteur peuvent être configurés
à l'aide du logiciel BESTCOMSPlus ® ou via l'interface du panneau avant.
Statut des disjoncteurs
Le statut des disjoncteurs est récupéré en configurant correctement les blocs logiques GENBRK et
MAINSBRK dans la logique programmable BESTlogic™Plus. Ces blocs logiques disposent de sorties qui
peuvent être configurées pour fermer un contact de sortie qui à son tour contrôle un disjoncteur. Ils
contiennent des entrées permettant le contrôle du disjoncteur et l'obtention des statuts. Consultez la
section Configuration du disjoncteur ci-dessous pour obtenir des détails sur la configuration de la logique.
Configuration du disjoncteur système
Les paragraphes suivants décrivent comment définir correctement la configuration de contrôle de
disjoncteur système du contrôleur DGC-2020HD.
Configuration initiale du système
Connectez le contrôleur DGC-2020HD en fonction du schéma approprié, décrit dans le chapitre
Applications standard pour le type de connexion à l'alternateur que vous désirez utiliser (en Y, delta, etc.).
Configurez les paramètres de base du système qui géreront le fonctionnement du moteur ainsi que le
déclenchement des alarmes et des pré-alarmes. Consultez les chapitres Configuration et Génération de
rapports et alarmes pour obtenir de plus amples informations.
Contrôle du disjoncteur de l'alternateur
Une configuration de disjoncteur système de type Contrôle du disjoncteur de l'alternateur correspond à
un disjoncteur d'alternateur unique contrôlé par le DGC-2020HD. La Figure 32 illustre la configuration de
disjoncteur système de type Contrôle du disjoncteur de l'alternateur. La Figure 33 présente la
configuration de disjoncteur système de type Contrôle du disjoncteur de l'alternateur avec un bus de
lignes principales et un disjoncteur de lignes principales contrôlé en externe. La Figure 34 illustre le
schéma unifilaire de la configuration Contrôle du disjoncteur de l'alternateur tel qu'il apparaît dans l'écran
Configuration du système de BESTCOMSPlus.

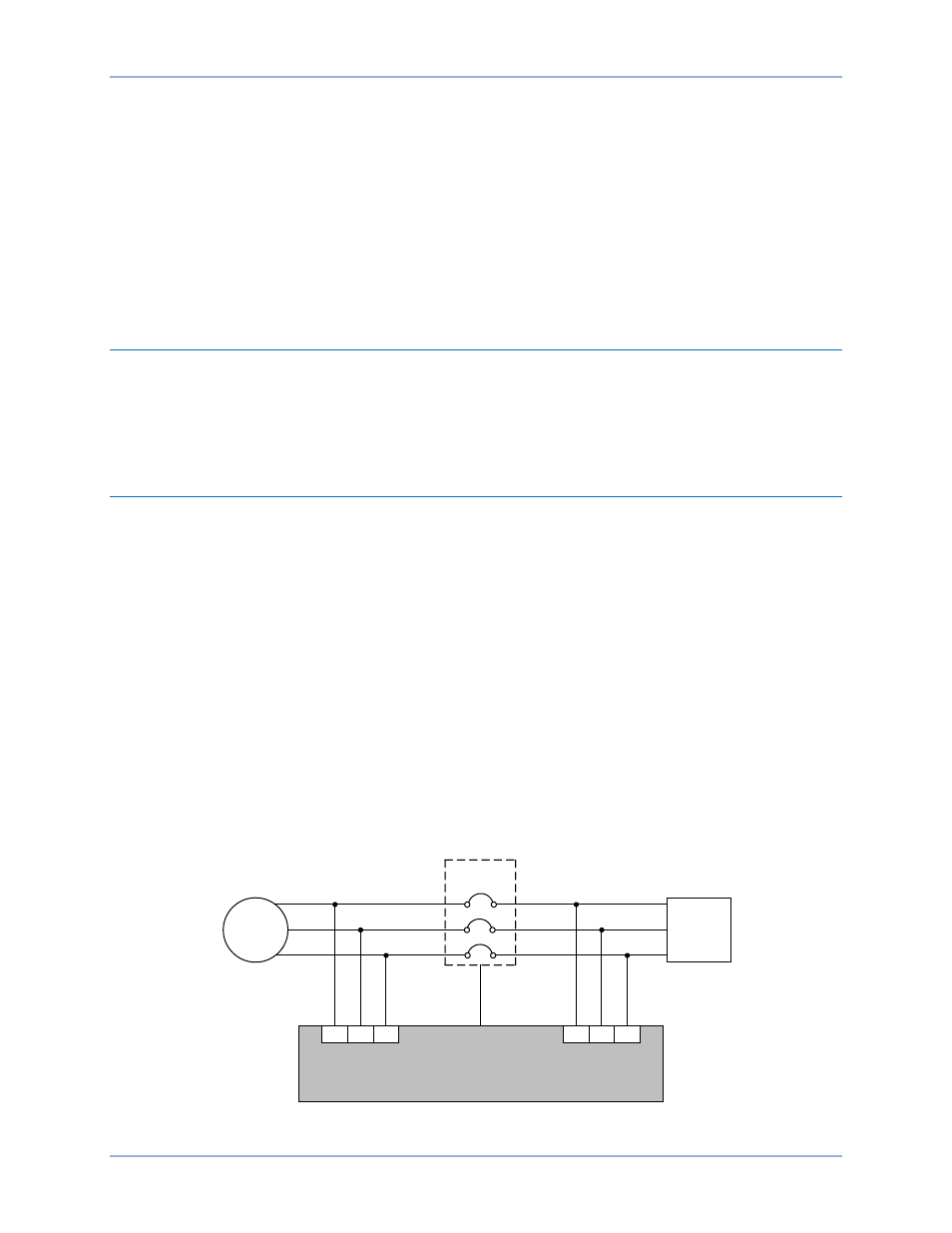

Figure 32. Configuration du disjoncteur système : Contrôle du disjoncteur de l'alternateur
Generator
Generator
Breaker
L1
L2
L3
Generator Bus Load Bus
Generator
Bus Metering
P0071-75
LOAD
Generator
Breaker
Control Output
86 88 90 93 95 97
Bus 1
DGC-2020HD
Load Bus
Metering
DGC-2020HD Gestion du disjoncteur
