Groupes de paramètres
Quatre groupes de paramètres permettent d'adapter les paramètres de coordination afin de les optimiser
pour une situation prévisible.
Ces quatre groupes de paramètres sont les suivants : Groupe de paramètres 0, Groupe de paramètres 1,
Groupe de paramètres 2 et Groupe de paramètres 3. Les connexions logiques du groupe de paramètres
s'effectuent via l'écran BESTlogicPlus de BESTCOMSPlus.
Fonctions des groupes de paramètres
Le groupe de paramètres qui est actif à un moment donné est contrôlé par la logique de sélection de
groupe de paramètres. Cette logique de fonctionnement permet la sélection (logique) manuelle.
Entrées logiques
Cette fonction surveille les entrées D0 à D3 et modifie le groupe de paramètres actif en fonction du statut
de ces trois entrées. Ces entrées peuvent être connectées à des expressions logiques telles que des
sorties contact.
Sorties logiques
La logique de fonctionnement des groupes de paramètres comprend quatre sorties de variable logique
(SG0 à SG3). La variable appropriée est confirmée lorsque chaque groupe de paramètres est actif. Ces
variables logiques peuvent être utilisées dans la logique programmable afin de modifier la logique sur la
base du groupe de paramètres actif.
Modification du groupe de paramètres
Lorsque le DGC-2020HD bascule vers un nouveau groupe de paramètres, toutes les fonctions sont
remises à zéro et initialisées avec les nouveaux paramètres de fonctionnement. La modification des
paramètres intervient instantanément. Ainsi, à aucun moment, le DGC-2020HD ne se trouve hors ligne.
Sélection du groupe de paramètres
Il existe une corrélation directe entre chaque entrée logique et le groupe de paramètres sélectionné.
Ainsi, la validation de l'entrée D0 sélectionne SG0, la validation de l'entrée D1 sélectionne SG1, etc. Le
groupe de paramètres actif est verrouillé une fois que l'entrée est lue. Ainsi, l'entrée ne doit pas
nécessairement rester Vrai. Il n'est pas nécessaire de maintenir l'entrée. Si une ou plusieurs entrées sont
validées en même temps, le groupe de paramètres numériquement supérieur est activé. Une impulsion
doit être présente pendant environ une seconde pour que la modification du groupe de paramètres
prenne effet.
Connexions logiques
Les connexions logiques des groupes de paramètres s'effectuent via l'écran BESTlogicPlus de

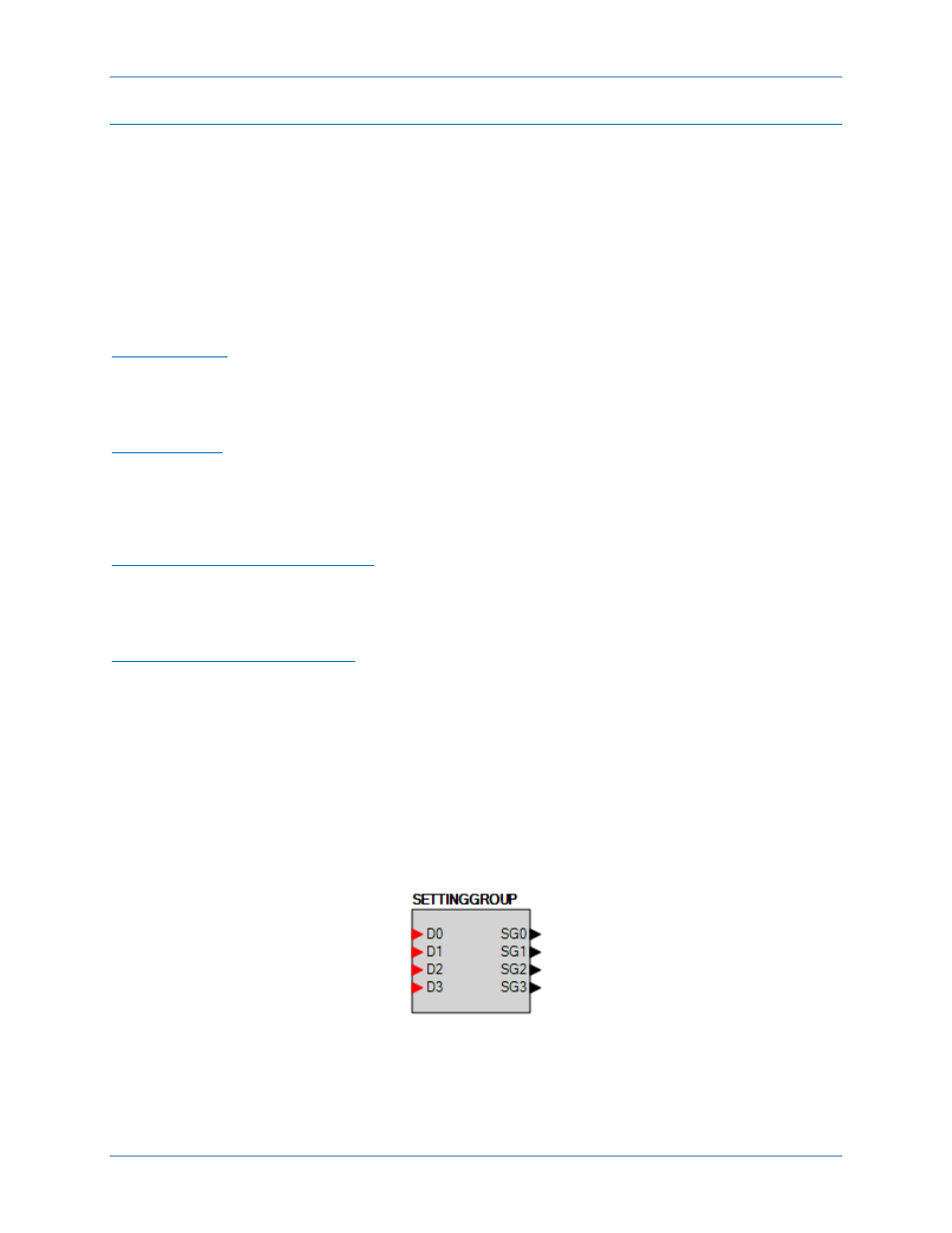

BESTCOMSPlus. Le bloc logique du groupe de paramètres est représenté dans la Figure 87.
Figure 87. Bloc logique du groupe de paramètres
