Connexions logiques
Les connexions logiques des éléments de saut de vecteur s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique d'un élément de saut de vecteur est représenté dans la Figure 73.
Lorsque l'entrée Blocage est définie sur vrai, l'élément 78 est désactivé. La sortie Déclenchement (Trip)
est définie sur vrai si l'élément 78 est dans une condition de déclenchement.

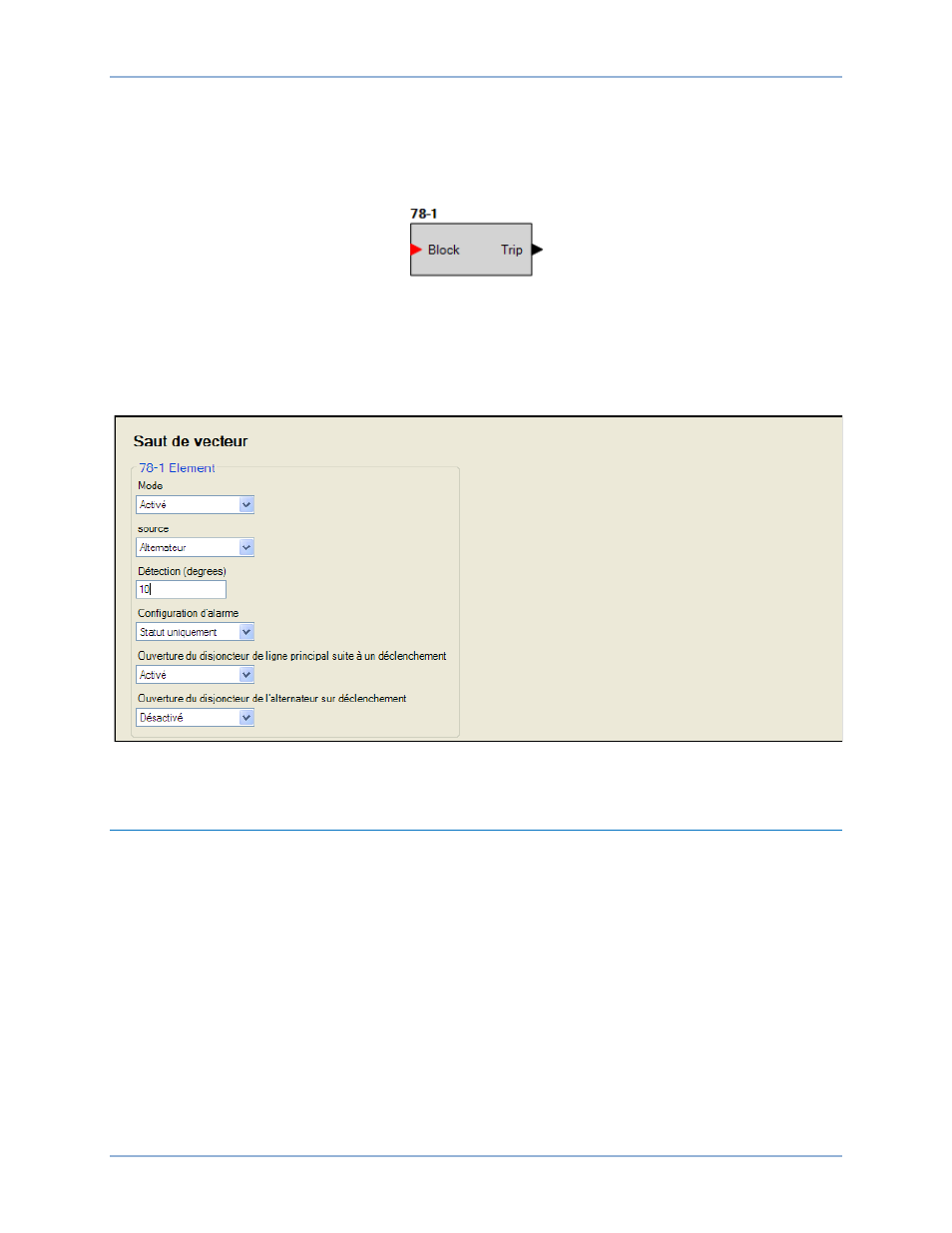

Figure 73. Bloc logique d'un élément de saut de vecteur
Paramètres de fonctionnement
Les paramètres de fonctionnement des éléments de saut de vecteur sont configurés à partir de l'écran
des paramètres Saut de vecteur (Figure 74) de BESTCOMSPlus. Les échelles de paramètres sont
définies dans le chapitre Spécifications.
Figure 74. Explorateur des paramètres, Protection générateur, Protection de perte des lignes principales,
Saut de vecteur
Fréquence (81)
Huit éléments de protection de fréquence (81) surveillent la fréquence de la tension de détection
appliquée au DGC-2020HD. Un élément peut être configuré pour assurer une protection contre la sous-
fréquence, la surfréquence ou la vitesse de variation de la fréquence. Le mode vitesse de variation de la
fréquence est disponible uniquement pour les styles xxExxxxxx du contrôleur DGC-2020HD.
Les huit éléments de protection de fréquence, identiques, sont nommés 81-1, 81-2, 81-3, 81-4, 81-5, 81-
6, 81-7 et 81-8. Les connexions logiques de ces éléments s'effectuent via l'écran BESTlogic™Plus de
BESTCOMSPlus® et leurs paramètres de fonctionnement sont configurés à partir de l'écran des
paramètres Fréquence de BESTCOMSPlus.
Chemin d'accès depuis BESTCOMSPlus : Explorateur des paramètres, Protection générateur,
Fréquence, Fréquence (81)
Chemin d'accès depuis le panneau avant : Explorateur des paramètres > Protection > Groupe de
paramètres x (où x = 0 à 3) > Protection de la fréquence > Fréquence (81)
