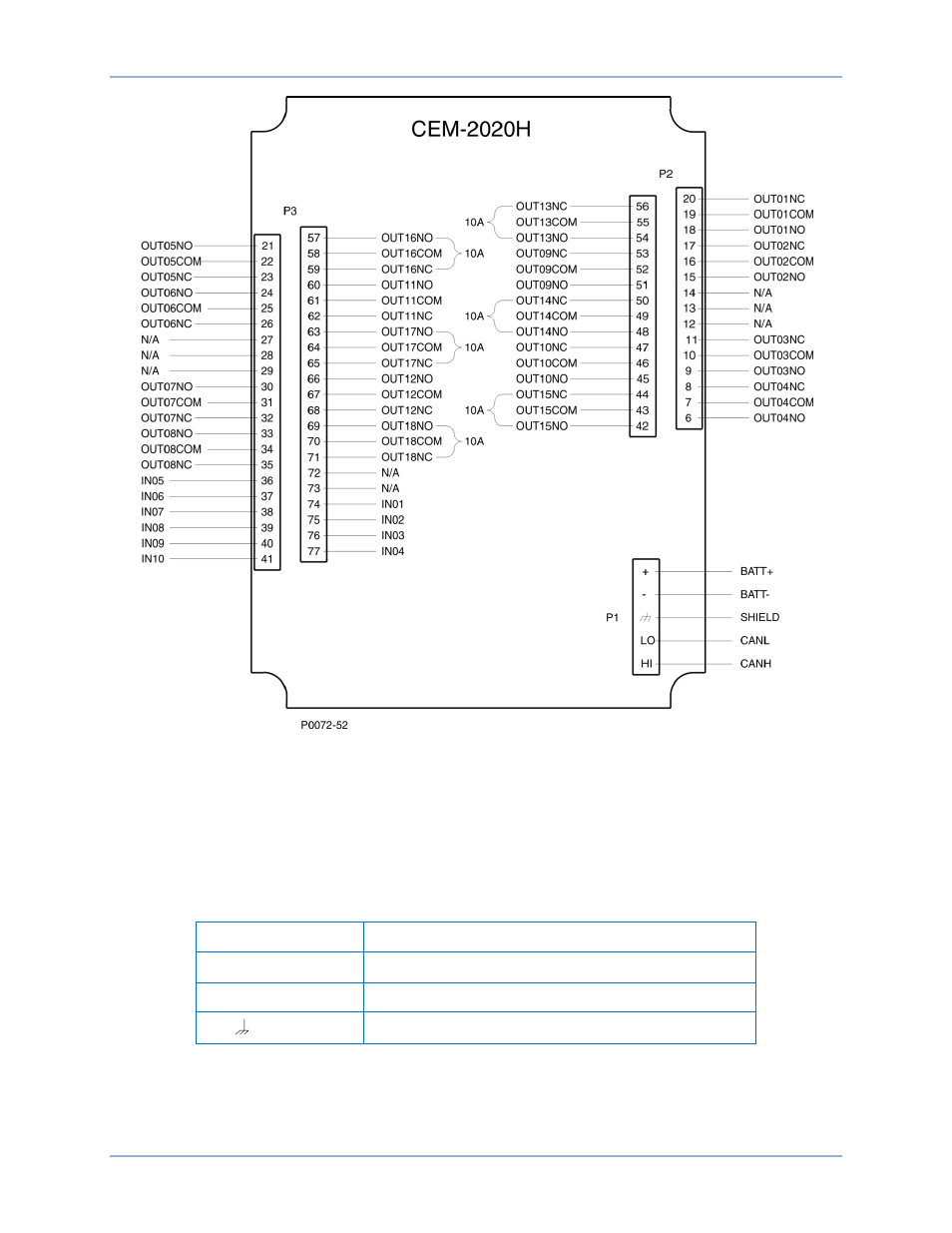

Figure 205. Bornes d'entrées contact et de sorties contact du module CEM-2020H
Interface CAN
Ces bornes utilisent le protocole SAE J1939 et garantissent une communication à haute vitesse entre le
module d'expansion pour contact et le contrôleur DGC-2020HD. Les connexions entre le module CEM-
2020 et le contrôleur DGC-2020HD doivent être réalisées à l'aide de câbles blindés à paires torsadées.
Les bornes de l'interface CAN sont répertoriées dans le Tableau 92. Référez-vous à ce sujet à la Figure
206 et à la Figure 207.
Tableau 92. Bornes d'interface CAN
Borne Description
P1- HI (CAN H) CAN connexion haute (fil jaune)
P1- LO (CAN L) CAN connexion basse (fil vert)
P1- (BLINDAGE) CAN connexion d'écoulement
CEM-2020 DGC-2020HD
