258 9469370990 Rev B

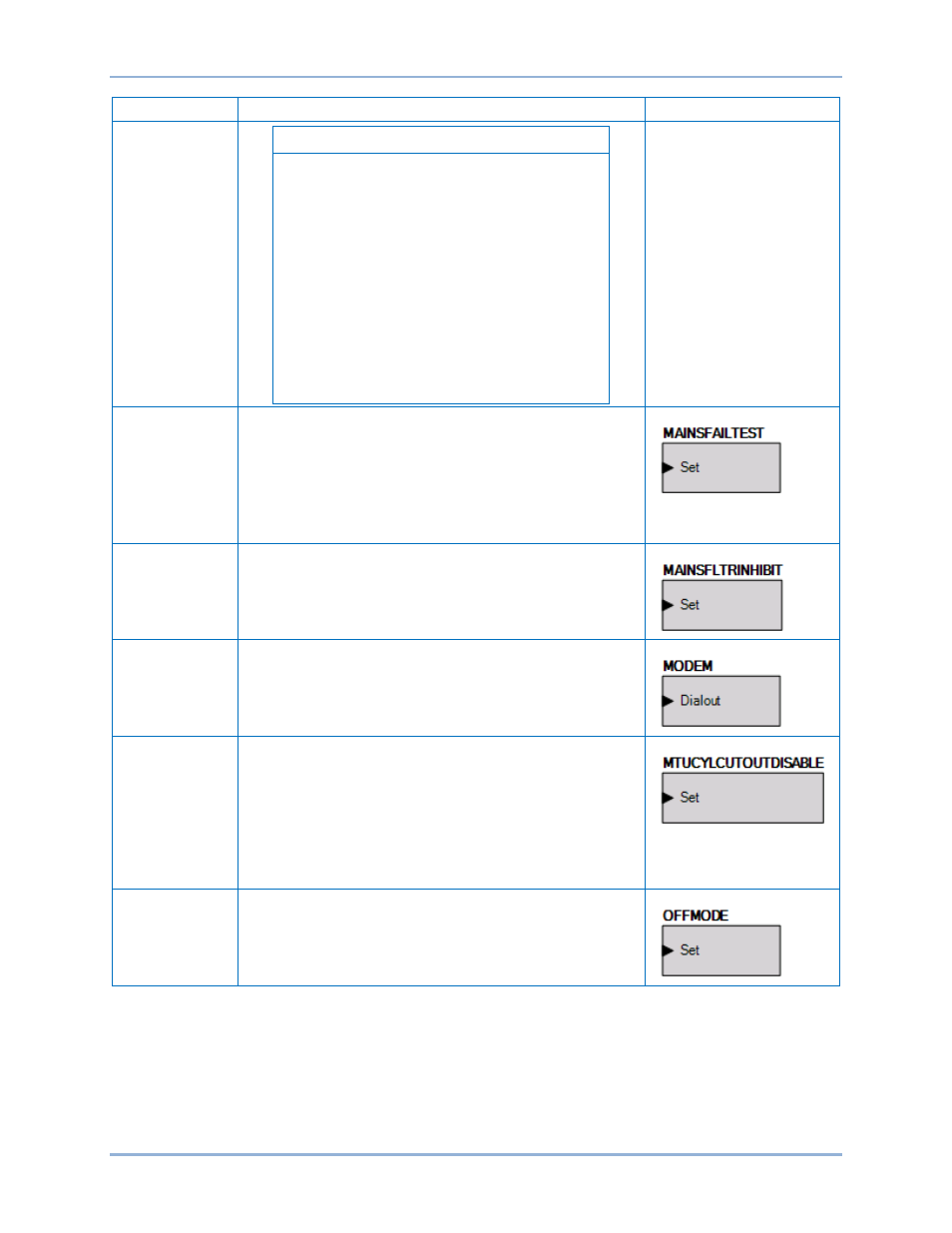

Nom Description Symbole
Note
Lors de l'utilisation du synchroniseur DGC-
2020HD, il est recommandé que les sorties locales
du relais du DGC-2020HD soient utilisées pour les
commandes de fermeture du disjoncteur afin de
minimiser les risques de fermeture en dehors des
angles souhaités.
Si des sorties à distance (CEM-2020) doivent être
utilisées pour les commandes de fermeture du
disjoncteur, il est recommandé d'utiliser un
synchroniseur de type préventif et d'ajuster le
temps d'attente du disjoncteur pour prendre en
compte les délais de sortie possibles du module
CEM-2020 (typiquement 50 ms) afin de pouvoir
réaliser les angles de fermeture souhaités sur le
disjoncteur.
Test d'erreur sur
les lignes
principales
Si l'entrée Set est définie sur vrai, le DGC-2020HD exécute sa
fonction de transfert sur défaillance des lignes principales de
la même manière qu'en cas de défaillance des lignes
principales sur une machine de défaillance des lignes
principales. Cette fonction peut être utilisée comme test de la
fonctionnalité de transfert sur défaillance des lignes principales
de l'unité sans qu'il soit nécessaire de créer une défaillance
réelle des lignes principales.
Inhibition du
transfert sur
défaillance des
lignes principales
La fonction de transfert sur défaillance des lignes principales
est inhibée si l'entrée Set est définie sur vrai.
Contrôle de
modem
Connexion de l'entrée Dialout à la sortie d'un autre bloc
logique. Si cet élément est défini sur vrai, le modem passe un
appel.
MTU -
Désactivation
coupure cylindre
Si l'entrée Set est définie sur vrai, les paramètres
Désactivation coupure cylindre 1 et Désactivation coupure
cylindre 2 sont tous deux envoyés à l'unité ECU du moteur
avec le statut vrai. Si cet élément logique est défini sur faux,
les paramètres Désactivation coupure cylindre 1 et
Désactivation coupure cylindre 2 sont envoyés à l'unité ECU
du moteur avec les états définis par les valeurs programmées
sur le DGC-2020HD pour ces paramètres, qui sont configurés
dans l'écran Configuration ECU de BESTCOMSPlus.
Mode Off Si l'entrée Set est définie sur vrai, le DGC-2020HD passe en
mode OFF. Cette entrée est une entrée pulsée. Elle n'a donc
pas besoin d'être maintenue une fois la commutation dans le
mode souhaité effectuée.
BESTlogic™Plus DGC-2020HD
