348 9469370990 Rev B

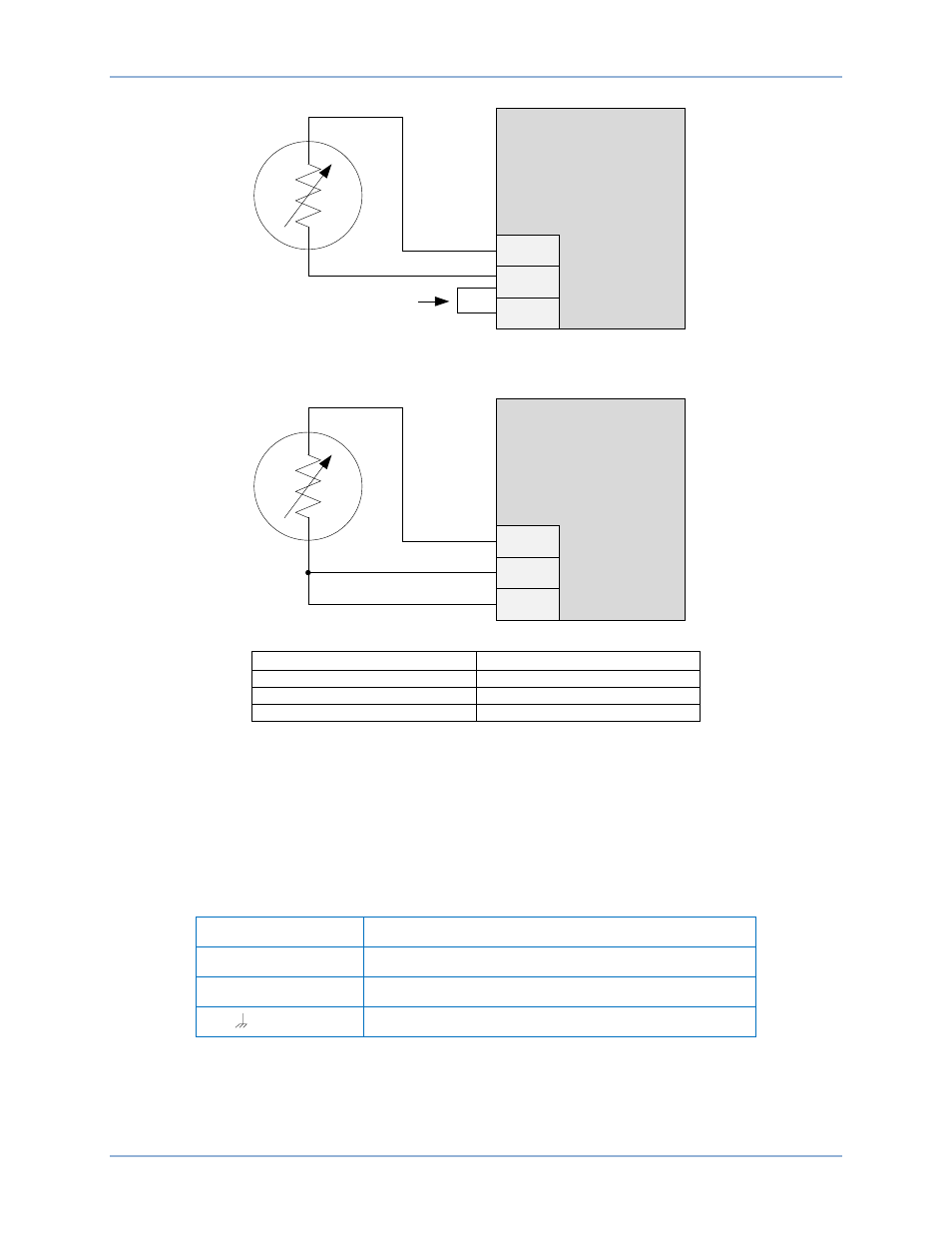

Figure 190. Connexions d'entrées RTD bifilaires externes
Figure 191. Connexions d'entrées RTD trifilaires externes
English français
RED ROUGE
BLACK NOIR
Jumper Cavalier
Interface CAN
Ces bornes garantissent une communication à haute vitesse en utilisant le protocole SAE J1939 entre le
module d'expansion analogique et le contrôleur DGC-2020HD. Les connexions entre le module AEM-
2020 et le contrôleur DGC-2020HD doivent être réalisées à l'aide de câbles blindés à paires torsadées.
Les bornes de l'interface CAN sont répertoriées dans le Tableau 86. Référez-vous à ce sujet à la Figure
192 et à la Figure 193.
Tableau 86. Bornes d'interface CAN
Borne Description
P1- HI (CAN H) CAN connexion haute (fil jaune)
P1- LO (CAN L) CAN connexion basse (fil vert)
P1- (BLINDAGE) CAN connexion d'écoulement
RTD1+
RTD1–
RTD1C
AEM-2020
Jumper
P
00
53
-6
4
BLACK
RED
RTD1+
RTD1–
RTD1C
AEM-2020
P
00
53
-6
5
RED
BLACK
BLACK
AEM-2020 DGC-2020HD
