SECTION 3
• DESCRIPTION FONCTIONNELLE
Introduction
Cette section décrit le fonctionnement des fonctions du contrôleur DGC-2020. Une description détaillée
de chaque bloc de fonction est fournie au chapitre Blocs de fonction DGC-2020.
Le fonctionnement et les fonctions de mesures du contrôleur DGC-2020 sont décrits dans la Section 4,
Logiciel BESTCOMSPlus
®.
Blocs fonctionnels DGC-2020
Pour faciliter la compréhension, les fonctions du contrôleur DGC-2020 sont illustrées par le diagramme
de la Figure 3-1. Les paragraphes suivants décrivent chaque fonction en détail.

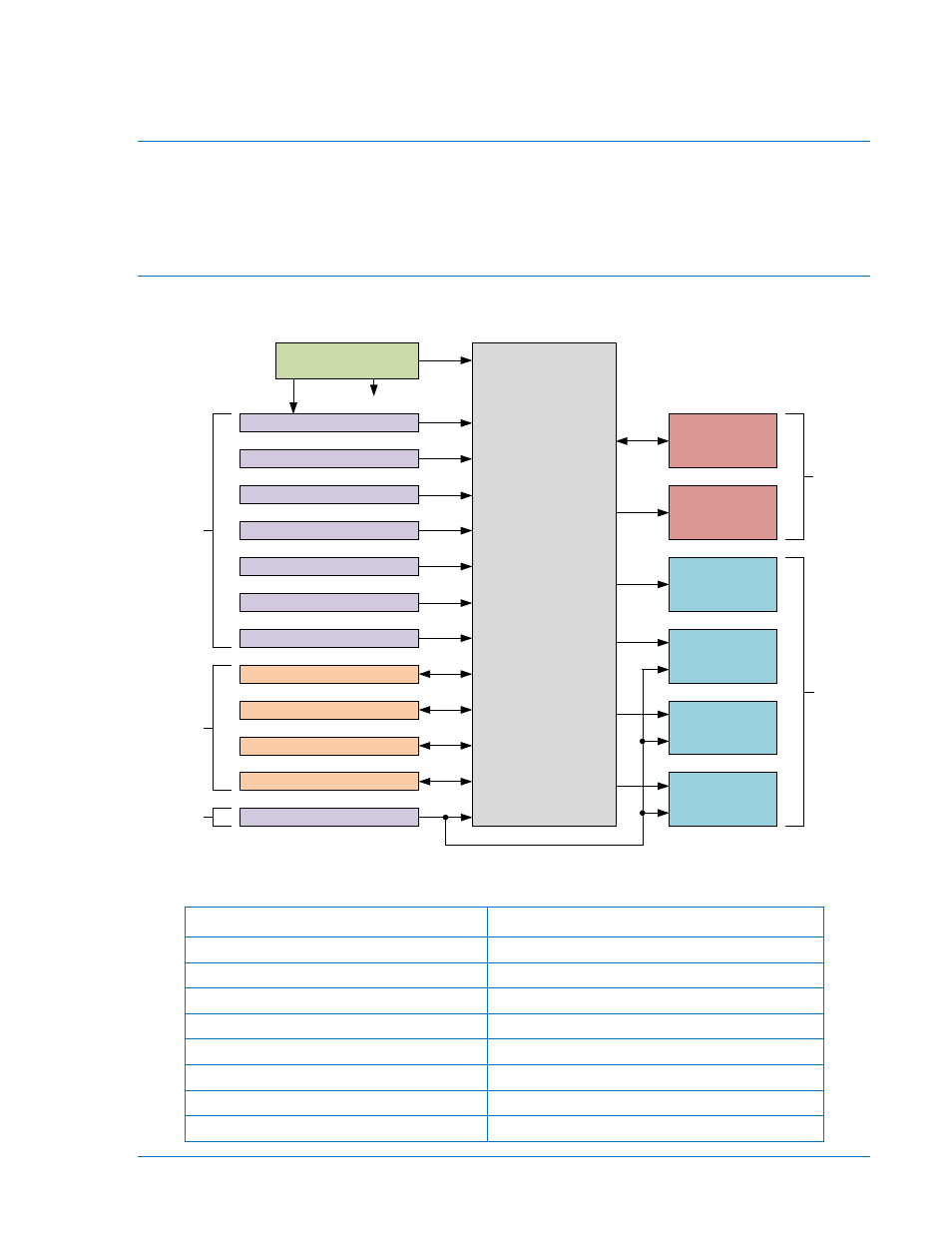

Figure 3-1. Diagramme des blocs de fonction
English French
Power Supply Système d’alimentation
Battery Voltage Sensing Mesure de la tension de la batterie
Sender Input Sensing Mesure de l’entrée des capteurs
Generator Current Sensing Détection de l’intensité de l’alternateur
Bus Voltage Sensing Détection de la tension du bus
Generator Voltage Sensing Détection de la tension de l’alternateur
MPU Speed Sensing Mesure de la vitesse MPU
Programmable Dry Contact Inputs (16) Entrées contacts secs programmables (16)
Microprocessor
Power Supply
Battery Voltage Sensing
Sender Input Sensing
(To Internal Circuitry)
Generator Current Sensing
Bus Voltage Sensing
Generator Voltage Sensing
MPU Speed Sensing
Programmable Dry Contact Inputs (16)
USB Com Port
J1939 CAN Com Port
RS-485 Com Port (Optional)
Modem Com Port (Optional)
Emergency Stop Contact Input
Front Panel HMI
and LCD
Remote Display
Panel Driver
(RDP-110)
Programmable
Output Contacts
(4 or 12)
Fuel Solenoid
Output Contacts
Engine Crank
Output Contacts
Pre-start Output
Contacts
P0040-04
Sensing
Com Ports
Sensing
HMI
Output
Contacts
9400270990 Rev X DGC-2020 Functional Description 3-1
