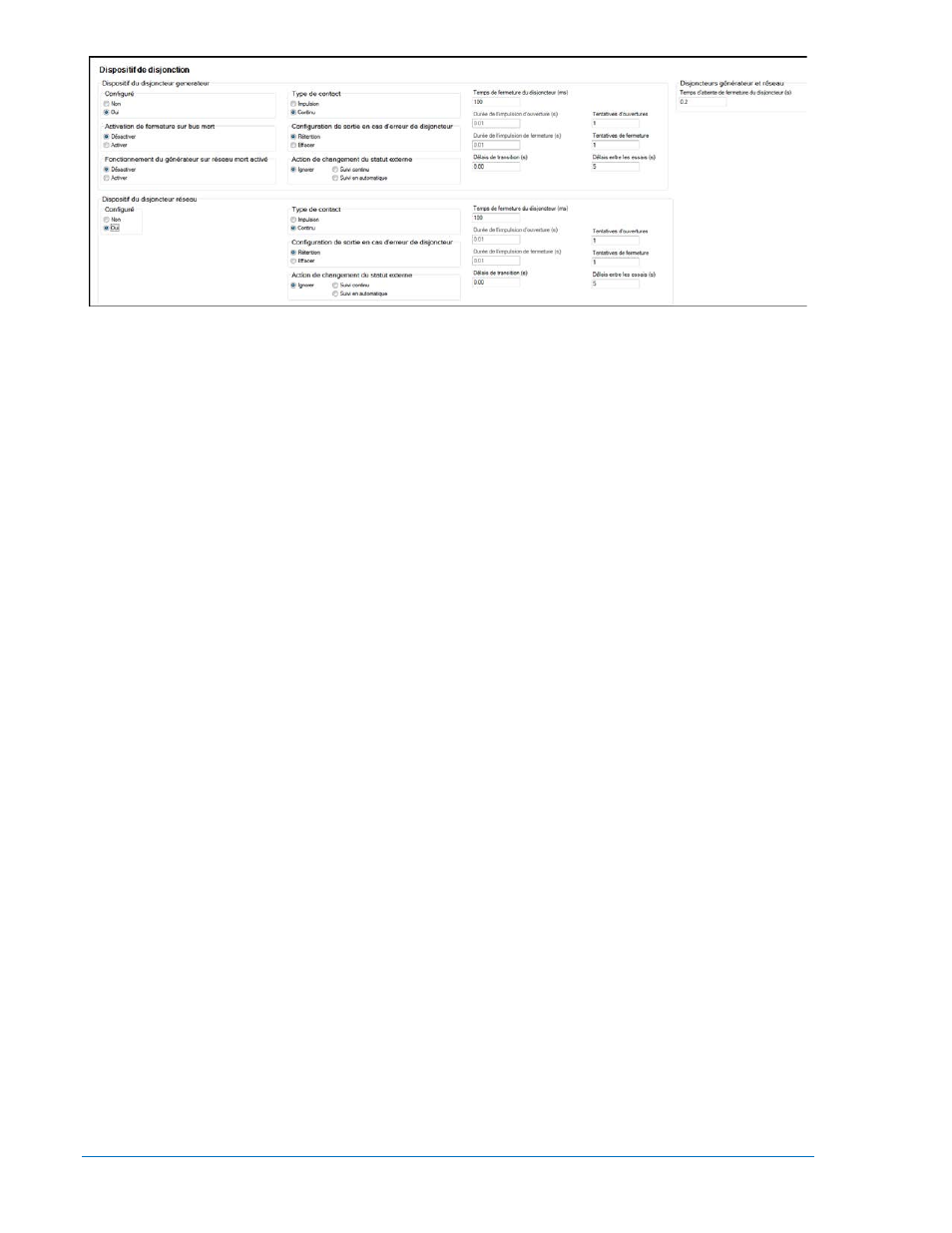

Figure 7-36. Écran Explorateur de paramètres, Gestionnaire du disjoncteur, Dispositif de disjonction
a. Temps d’attente de fermeture du disjoncteur Il s'agit de l'intervalle de temps estimé
nécessaire pour que le disjoncteur passe de l'état « ouvert » à l'état a « fermé ». Si le
disjoncteur ne change pas d'état pendant ce laps de temps, l'une des alarmes suivantes est
déclenchée : Erreur de fermeture du disjoncteur alternateur ou Erreur de fermeture du
disjoncteur alternateur (dans le cas d'une erreur au niveau du disjoncteur de l'alternateur),
et/ou une Erreur de fermeture du disjoncteur des lignes principales ou une Erreur de
d'ouverture du disjoncteur des lignes principales (dans le cas d'une erreur au niveau du
disjoncteur des lignes principales).
b. Disjoncteur de l’alternateur
i. Activez la fonction de Fermeture sur bus mort si vous désirez que le disjoncteur
puisse être fermé sur un bus mort.
ii. Configurez le type de contact et la durée des impulsions si vous désirez utiliser des
contacts à impulsions.
iii. Définissez le temps de fermeture du disjoncteur de l’alternateur. Il s'agit du temps
utilisé par le synchronisateur d'anticipation pour calculer l'angle d'avance pour
donner une commande de fermeture du disjoncteur qui permettra une différence de
phase de 0°.
c. Disjoncteur des lignes principales.
d. Définissez le disjoncteur des lignes principales comme Configuré s’il est utilisé ; dans le cas
contraire, il est inutile de configurer ces paramètres.
i. Si le disjoncteur des lignes principales est configuré, définissez le type de contact et
la durée des impulsions si vous désirez utiliser des contacts à impulsion.
ii. Si le disjoncteur des lignes principales est configuré, définissez le temps de
fermeture du disjoncteur. Il s'agit du temps utilisé par le synchronisateur
d'anticipation pour calculer l'angle d'avance au moment duquel une commande de
fermeture du disjoncteur est déclenchée.
4. Configurez le disjoncteur de l'alternateur dans le logiciel de Logique programmable BESTlogicPlus à
l'aide de la commande : EXPLORATEUR DE PARAMETRES>LOGIQUE PROGRAMMABLE
BESTLOGICPLUS. Voir Figure 7-37.
