Le logiciel BESTCOMSPlus ®
Le logiciel BESTCOMSPlus offre à l'utilisateur la possibilité de configurer et de surveiller les fonctions du
module d'extension analogue par le principe du « pointer-cliquer ». L'installation et le fonctionnement du
logiciel BESTCOMSPlus est décrit dans la Section 4, Logiciel BESTCOMSPlus de ce manuel.
Installation
Les modules d'extension analogique sont livrés dans des cartons particulièrement robustes pour prévenir
de tout dommage lors de la livraison. Pensez à contrôler que le numéro de pièce livrée correspond au
numéro de pièce commandée lors de la réception de votre commande. Contrôlez la présence de
dommages éventuels. Dans le cas où vous deviez constater de tels dommages, effectuez une
réclamation auprès du transporteur et contactez votre représentant Basler Electric à ce sujet.
Dans le cas où l'unité ne devait pas être immédiatement installée, stockez celle-ci dans son emballage de
transport d’origine et dans un endroit libre de toute humidité et contamination poussiéreuse.
Montage
Les modules d'extension analogique sont contenus dans un boîtier plastique et peuvent être monté dans
toute position jugée convenable par l'utilisateur. Les modules d'extension analogique sont de construction
suffisamment robuste pour être montés directement sur un groupe électrogène en utilisant un équipement
¼-in. (¼ de pouce). La sélection des dispositifs devant être utilisés doit prendre en compte les contraintes
entraînées par les conditions probables d'expédition, de transport et de fonctionnement. Le couple
appliqué lors du montage de ces dispositifs ne doit pas dépasser la limite de : 65 in-lb (7.34 N•m).

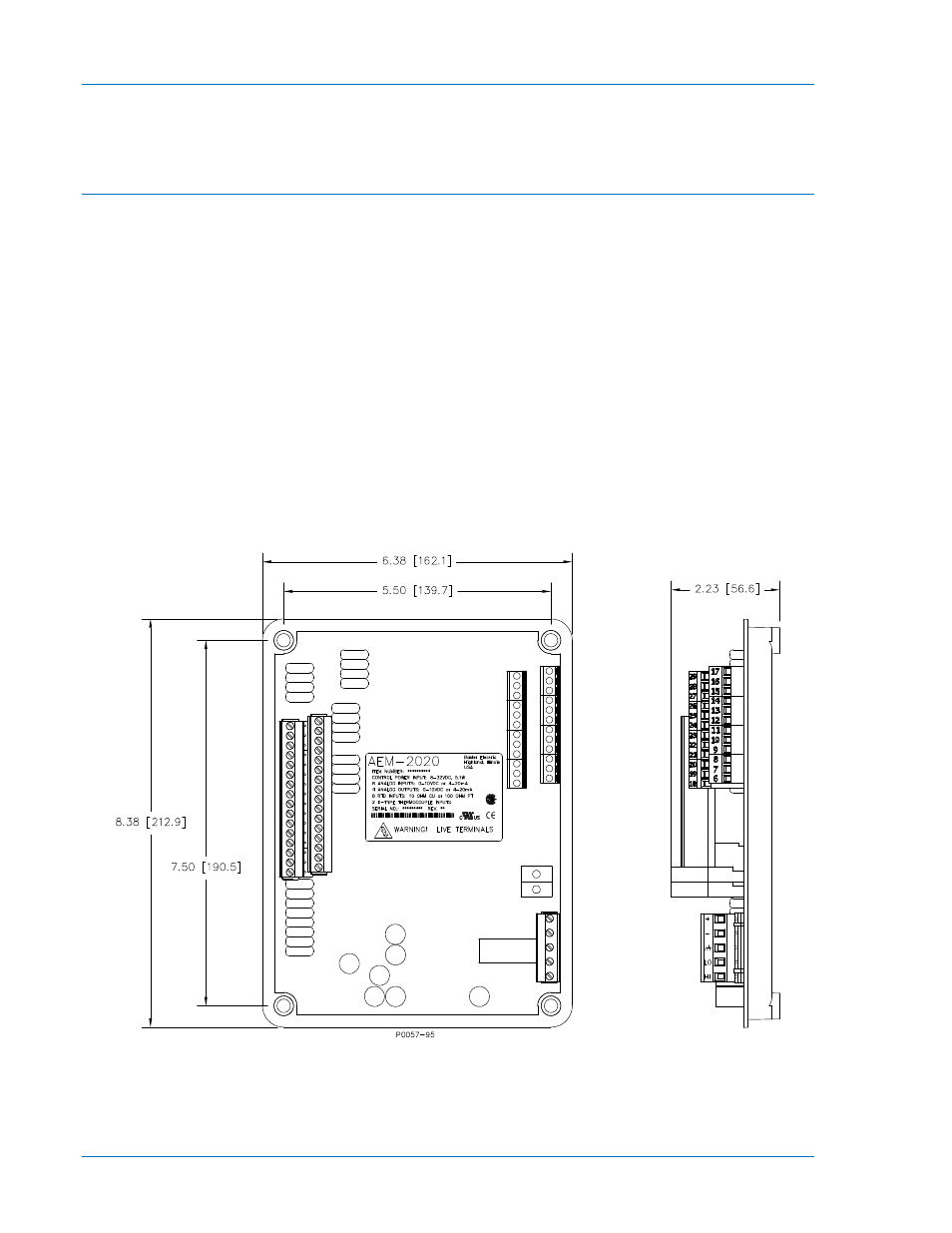

Référez-vous à la Figure 11-1 si vous désirez connaître les dimensions exactes du module d'extension
AEM-2020. Toutes les dimensions sont indiquées en pouces (inch) avec une indication métrique en
millimètres entre parenthèses.
Figure 11-1. Dimensions du module AEM-2020
Connexions
Les connexions du module d'extension analogique dépendent de l'application. Un mauvais câblage de
l'unité peut entraîner des dommages importants.
