i. Seuil de tension de bus mort et Délai d'activation. Lorsque la tension de l'alternateur
ou du bus se trouve en dessous de ce seuil pour une durée égale au délai
d'activation, l'alternateur ou le bus est considéré comme étant « mort ».
ii. Temps des fonctions suivantes : seuil de surtension et de sous-tension d'alternateur
stable; seuils de sur-fréquence et de sous-fréquence; Délais d'activation de bus
stable et d’erreur de bus. Lorsque la tension et les fréquences de l'alternateur se
trouvent à l'intérieur des limites de l'échelle de valeurs définies pour une durée égale
au délai d'activation de bus stable, l'alternateur est considéré comme étant « stable
». Dans le cas contraire, il est considéré comme étant « mort ».

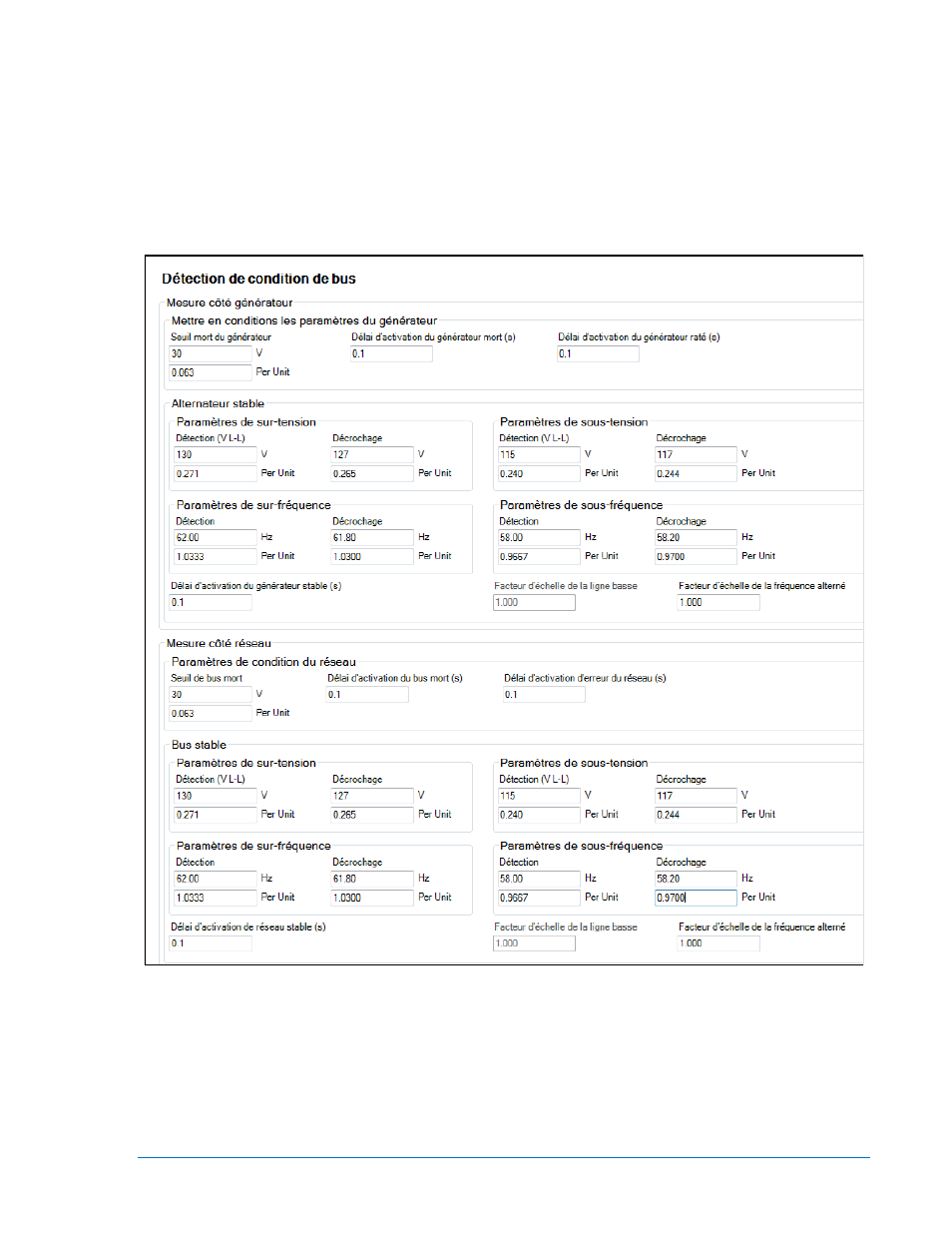

Figure 7-67. Écran Explorateur des paramètres, Gestionnaire du disjoncteur, Détection de la condition du
bus
b. Mesure de bus. Voir Figure 7-66.
i. Seuils de bus stable SUR et SOUS et seuils de sur-fréquence et de sous-fréquence.
Lorsque la tension et les fréquences du bus se trouvent à l'intérieur des limites de
l'échelle de valeurs définies pour une durée égale au Délai d'activation de bus stable,
le bus est considéré comme étant « stable ». Dans le cas contraire, le bus est
considéré comme étant « mort ».
9400270990 Rev X DGC-2020 - Configuration 7-71
