3. Activation/Désactivation du module d'extension des contacts - Sélectionnez Activer si un module
d'extension des contacts fait partie du système.
4. Adresse CEM J1939 - Entrez l'adresse J1939 devant être utilisée par le contrôleur CEM-2020.
Normalement ce paramètre n'a pas besoin d'être modifié à moins que l'adresse soit déjà utilisée un
autre emplacement du réseau CAN Bus.
5. Sorties CEM - Ce paramètre définit le nombre de relais de sorties sur le module CEM-2020.
Sélectionnez la valeur 18 ou 24. Référez-vous au tableau des styles de la Section 1, Informations
générales, du manuel d'instruction du contrôleur DGC-2020 si vous devez déterminer le nombre de
relais de sortie (18 ou 24) présents sur le module CEM-2020.
Entrées programmables
Les entrées programmables offrent les fonctionnalités suivantes :
•
Entrées contacts sur le contrôleur DGC-2020.
•
Fonctions programmables sur le contrôleur DGC-2020. Les fonctions programmables permettent
l'attribution d'entrées particulières à certaines fonctions. Il est par exemple possible de
sélectionner une entrée pour la fonction ATS (Automatic Transfer Switch) ou une fonction
d'indications de Bas niveau de carburant.
•
Entrées LSM à distance sur le module LSM-2020. Le module LSM-2020 dispose d'une entrée
analogique.
•
Entrées contact à distance sur le module CEM-2020.
•
Entrées analogiques à distance sur le module AEM-2020.
•
Entrées RTD à distance sur le module AEM-2020.
•
Entrées thermocouples à distance sur le module AEM-2020.
Instruction de configuration
Configuration des entrées contacts du contrôleur DGC-2020 (Voir Figure 7-22.)
Chemin d’accès IHM: PARAMETRES > ENTRÉE PROGRAMMABLE > ENTRÉE CONFIGURABLE

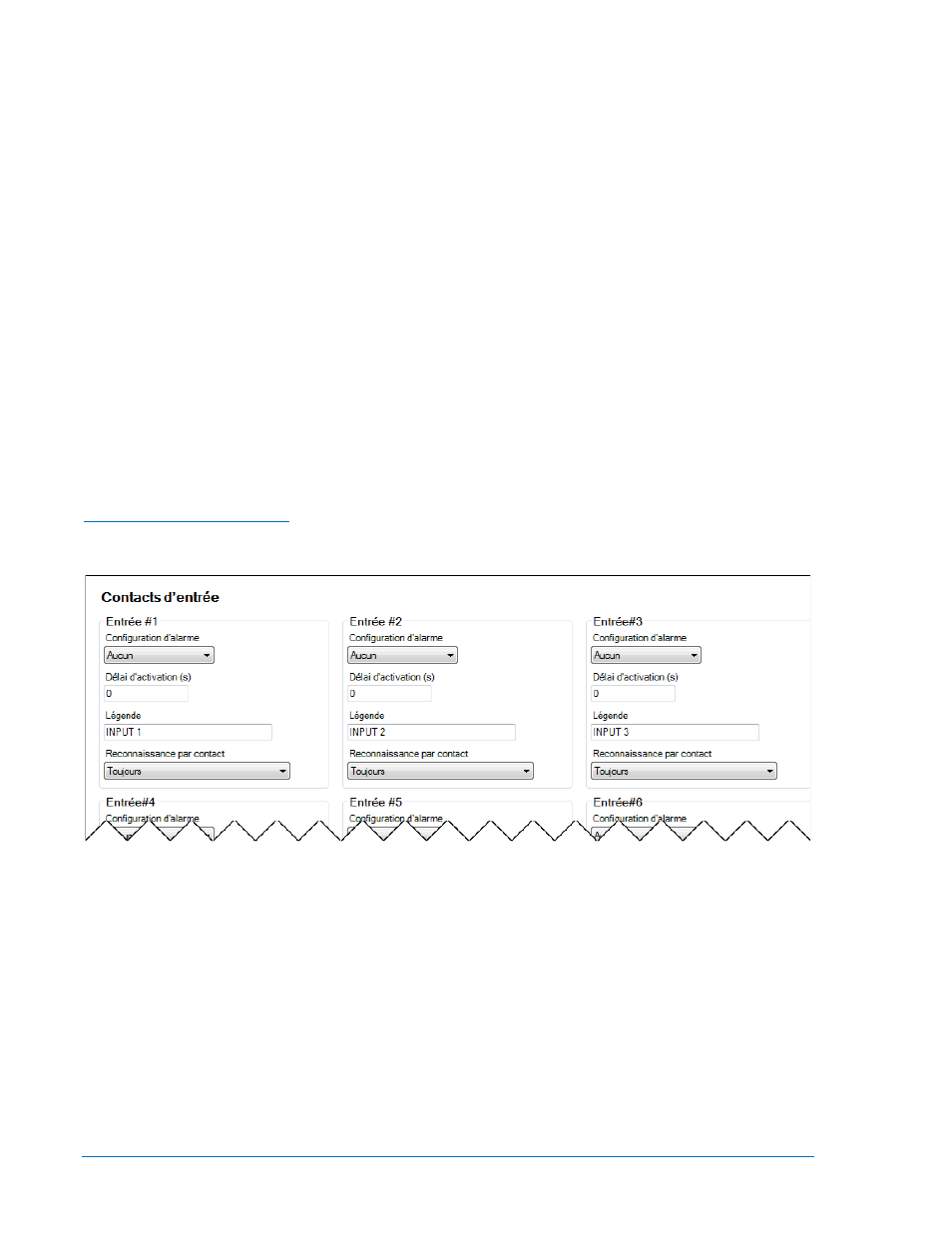

Figure 7-22. Écran Explorateur des paramètres, Entrées programmables, Entrées contacts
Configurez les paramètres suivants pour chaque entrée contact :
1. Configuration de l'alarme - Sélectionnez Aucun(e), Alarme, ou Pré-Alarme. Lorsqu'une alarme est
déclenchée, la sirène se met en marche (signal constant) et le moteur est arrêté. Lorsqu'une pré-
alarme est déclenchée, la sirène se met en marche (signal intermittent) mais le moteur n’est pas
arrêté. Si la fonction Aucun(e) est sélectionnée, l'entrée à uniquement un statut. Le statut peut être
consulté à l'aide de la Logique programmable du logiciel BESTlogicPlus quel que soit le paramètre de
Configuration de l'alarme.
2. Délai d'activation - Ce paramètre définit la durée pendant laquelle l'entrée reste en mode « On »
avant qu'une annonce ne soit déclenchée.
3. Texte de désignation – Ce champ permet d'entrer un texte descriptif de la fonction pour laquelle
l'entrée est utilisée. Ce texte apparaît à côté de l'entrée dans la Logique programmable du logiciel
BESTlogicPlus et au niveau de l'événementiel historique si l'entrée a été configurée comme alarme
ou pré-alarme.
7-18 DGC-2020 - Configuration 9400270990 Rev X
