Connections utilisant les fonctions AVR’, GOV’, et LS’
Des terminaux supplémentaires permettent le raccordement de résistances de série pour les sorties
analogiques des fonctions GOV, AVR, et LS. Ces terminaux ne sont pas connectés en interne au module
LSM-2020. La Figure 9-10 illustre les connexions réalisées en utilisant le terminal supplémentaire comme
point de raccordement AVR’.

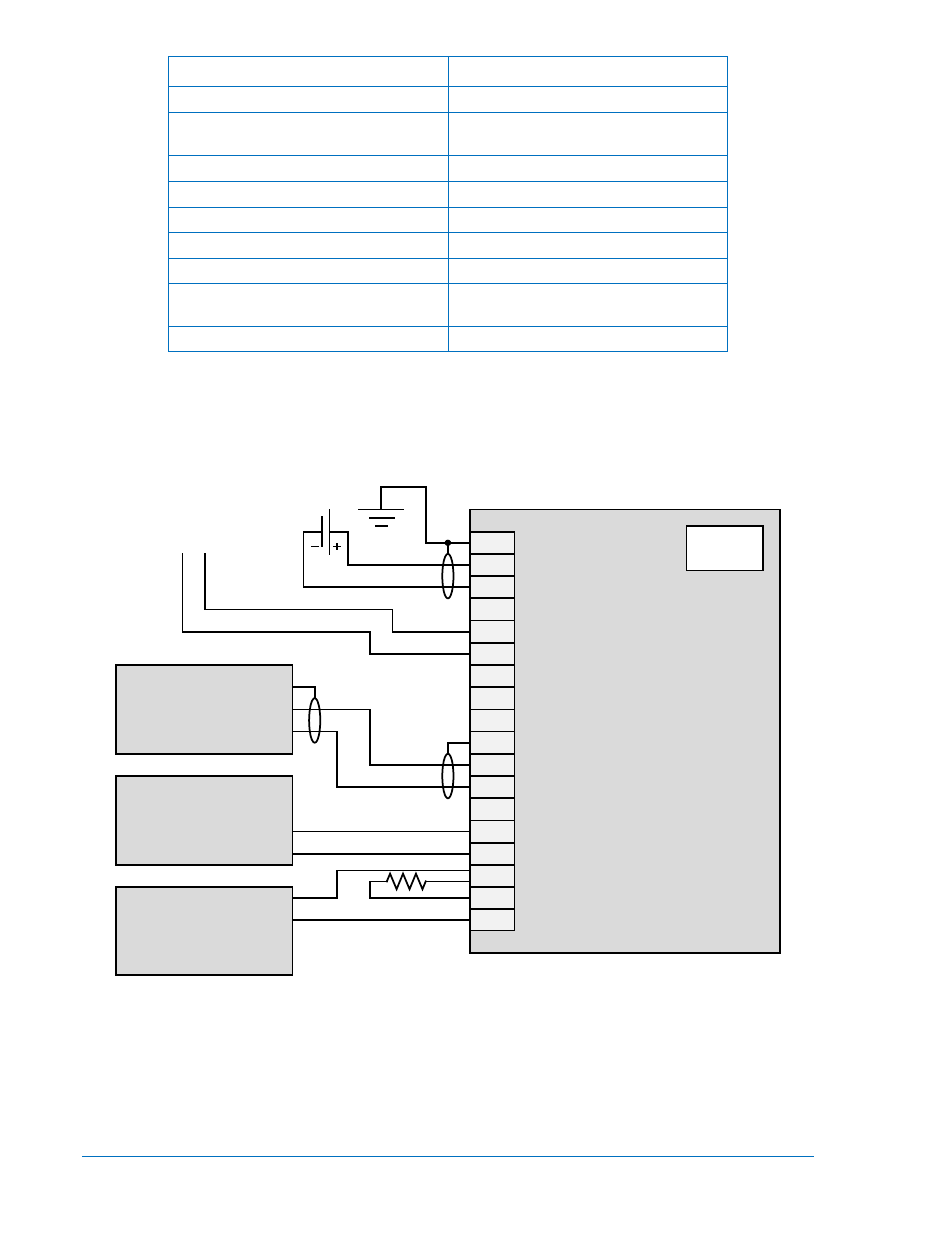

Figure 9-10. Raccordements utilisant les bornes AVR’, GOV’ et LS’
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Ethernet
LSM-2020
AVR+
AVR-
AVR’
GOV+
GOV-
GOV’
CANL
CANH
GND
V+
IN-
I+
LS+
LS-
LS’
B-
B+
GND
Voltage
Regulator
Analog
Aux
Input
Governor
Analog
Aux
Input
DGC-2020
CANL
CANH
SHIELD
P0071-82
12 or
24 Vdc
To System Load
Share Line
