l'arborescence Minuteries logiques. La boîte de dialogue Propriétés logiques de la minuterie est alors
affichée. Sélectionnez la minuterie que vous désirez utiliser.
L'exactitude et de
±15 millisecondes.

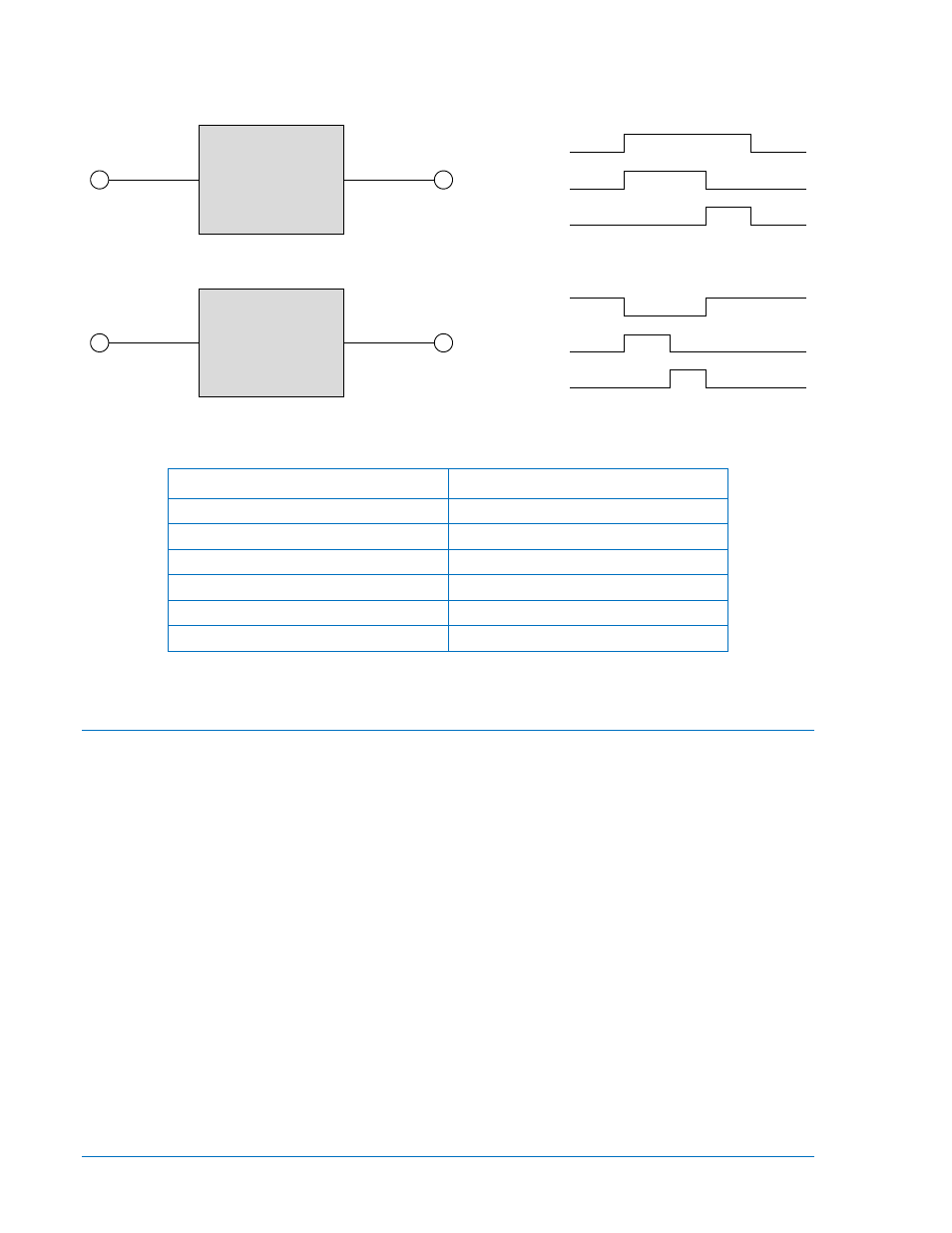

Figure 5-2. Blocs temporisés
English French
Initiate Initiation
Pickup timer Minuterie de détection
Dropout Timer Minuterie de décrochage
Output Sortie
Pickup Time Temps de détection
Dropout Time Temps de décrochage
Simulateur logique hors ligne
Le simulateur logique hors ligne vous permet de modifier l'état de divers éléments logiques afin d'illustrer
la manière dont l'état parcourt le système. Avant d’exécuter le simulateur logique, vous devez cliquer sur
le bouton Enregistrer de la barre d’outils BESTlogicPlus pour enregistrer la logique en mémoire. Les
modifications apportées à la logique (autres que des modifications d’état) sont inhibées si le simulateur
est activé. Pour sélectionner les couleurs, cliquez sur le bouton Options de la barre d'outils
BESTlogicPlus. Par défaut, la logique 0 est rouge et la logique 1 est verte. Double-cliquez sur un élément
logique afin d'en modifier l'état.
Un exemple du simulateur logique hors ligne est illustré dans la Figure 5-3. La sortie 1 correspond à
Logique 0 (rouge) lorsque le commutateur virtuel 1 est définit sur Logique 0 (rouge) et la valeur fixe 1 sur
Logique 1 (vert).
Initiate
Pickup Time
Output
Initiate
Dropout Time
Output
Pickup
Timer
Dropout
Timer
Output
Output
Initiate
Initiate
P0048-03
