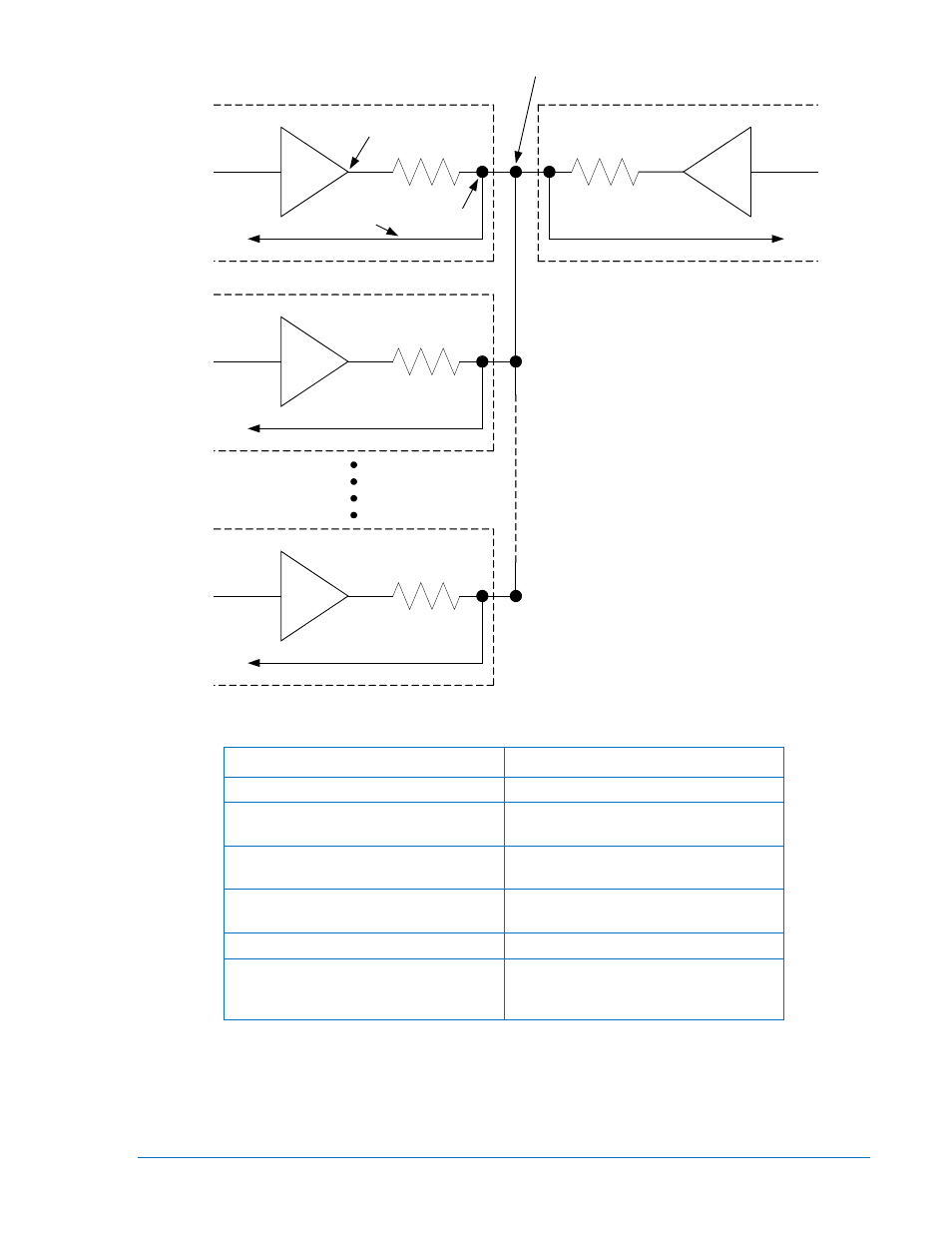

Figure 7-54. Implémentation d'une ligne de partage de charge sur un système de N machines
English French
Unit Unité
Voltage Proportional to % KW Load Tension proportionnelle à la charge %
KW
Load Share Line Output Sortie de ligne de répartition de
charge
Load Share Line Feedback Rétroaction de ligne de répartition de
charge
To KW Controller Vers contrôleur KW
Load Share Line junction voltage is
proportional to system % KW load. L’échangeur de tension de ligne de
partage de charge est proportionnel à
la charge % KW du système
Si une unité ou un ensemble d'unités est mis en parallèle avec l'utilitaire, le paramètre de contrôle de
puissance kW est dérivé du paramètre (en %) de Niveau de charge de base et ne tient pas compte de
l'entrée de la ligne de partage de charge. L’élément logique Parallèle aux lignes principales de la logique
programmable BESTlogicPlus est utilisé pour indiquer au contrôleur DGC-2020 qu’il fonctionne en
parallèle avec l'utilitaire.
R R
% KW Load
Unit 1
Load Share
Line Feedback To KW
Controller
Load Share
Line Output
Voltage Proportional
to % KW Load Unit N
Load Share Line junction voltage is
proportional to system % KW load.
R
Unit 2
R
Unit N-1
P0059-37
