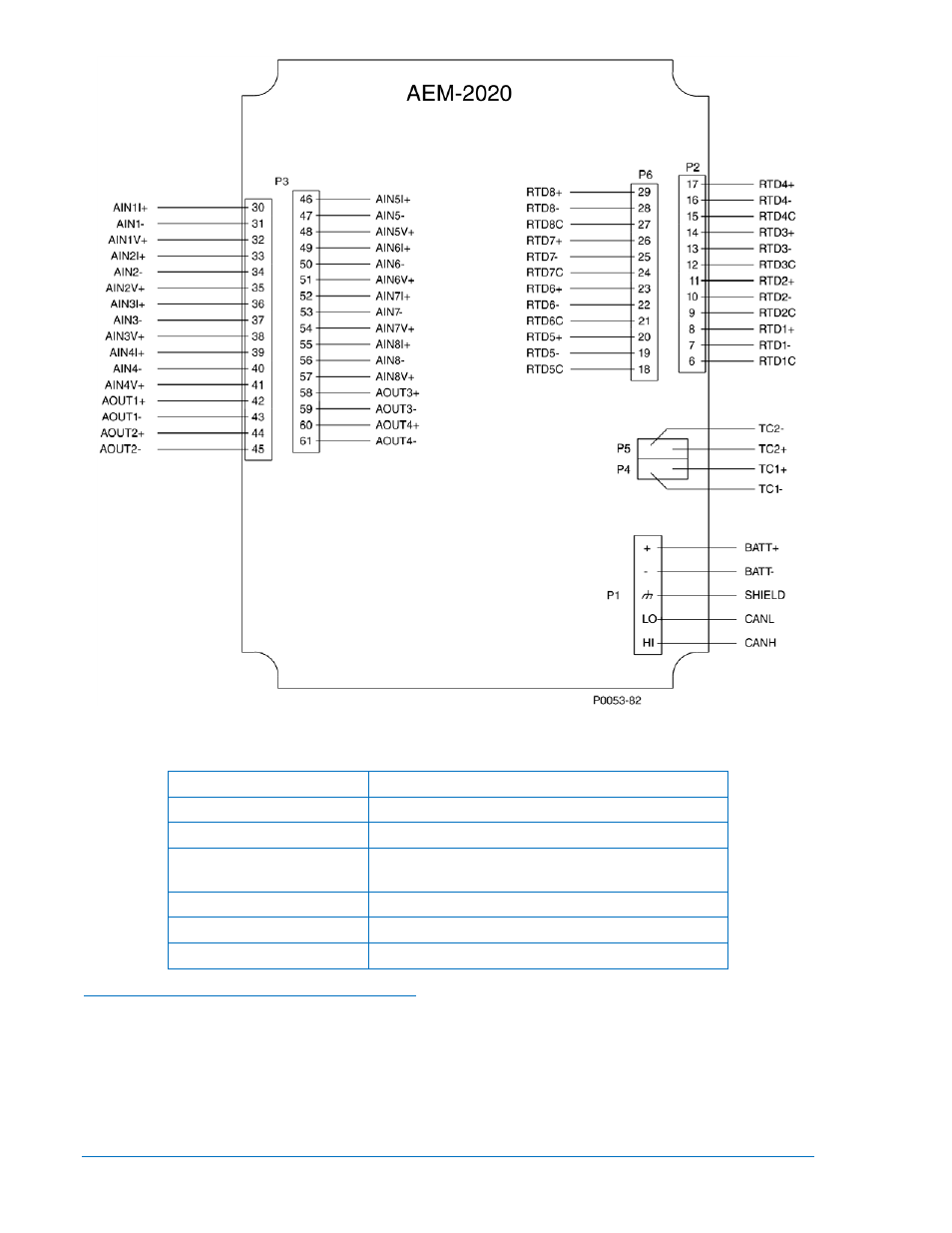

Figure 11-2. Terminaux d'entrée et de sortie
Tableau 11-2. Terminaux d'entrée et de sortie
Connecteur Description
P1 Alimentation et CAN Bus
P2 Entrées RTD 1 - 4
P3 Entrées analogiques 1 - 8 et Sorties analogiques
1 - 4
P4 Entrée thermocouple 1
P5 Entrée thermocouple 2
P6 Entrées RTD 5 - 8
Connexions d'entrées analogiques externes
Les connexions d'alimentation en tension sont illustrées par la Figure 11-3 et les connexions
d'alimentation en intensité sont illustrées par la Figure 11-4. Lorsque l'entrée d'intensité est utilisée, les
connexions AIN V+ et AIN I+ doivent être relié l'une à l'autre.
11-6 DGC-2020 AEM-2020 (Module d’Extension Analogique) 9400270990 Rev X
