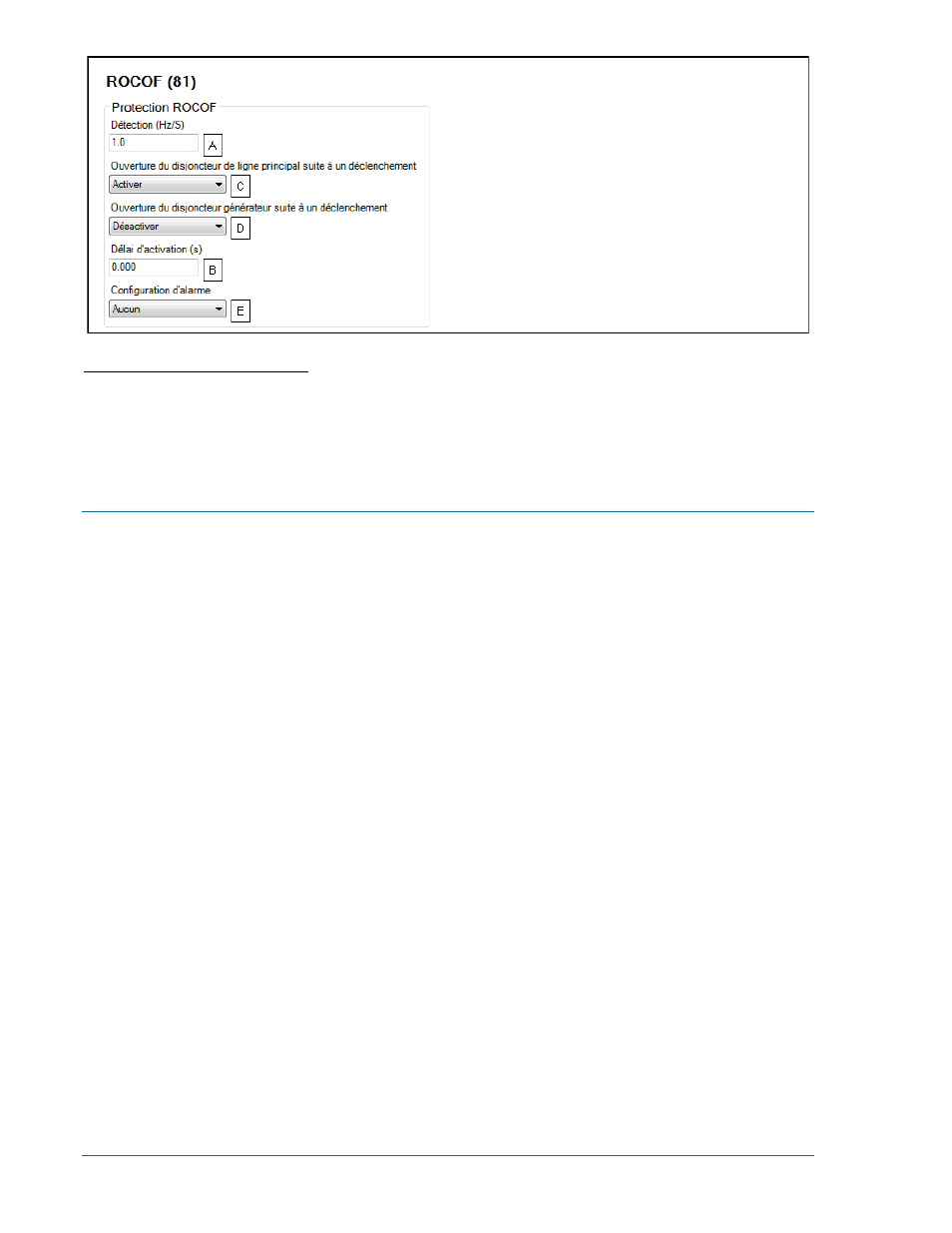

Figure 4-59. Fonction ROCOF (81)
A Détection : Ajustable de 0.2 à 10 Hz/s par incrément de 0.1 Hz.
B Délai d'activation : Ajustable de 0 à 10 s par incrément de 0.001 s.
C Ouverture du disjoncteur des lignes principales au déclenchement : Activé ou Désactivé.
D Ouverture du disjoncteur de l’alternateur au déclenchement : Activé ou Désactivé.
E Configuration de l’alarme : Aucun(e), Alarme, Pré-Alarme, ou Statut Uniquement.
Gestion du disjoncteur
Les fonctions de gestion du disjoncteur du contrôleur DGC-2020 incluent le contrôle de deux disjoncteurs
(avec un contrôle continu ou un contrôle par pulsation), le transfert de charges lors de la détection
d'erreurs au niveau des lignes principales, deux modes de synchronisation automatique des groupes
électrogènes et des paramètres de détection des bus stables ou morts. Le système permet d'implémenter
des transitions ouvertes dans les transferts de charges en provenance des lignes principales ainsi qu'en
direction de celles-ci.
La description de la gestion du disjoncteur est organisée de la façon suivante :
•
Dispositif de disjonction
•
Erreur sur les lignes principales
•
Détection de condition de bus
•
Synchronisateur
Dispositif de disjonction
Par défaut, un disjoncteur (d'alternateur) est activé A pour le contrôle et la surveillance du système par le
contrôleur DGC-2020. Dans les applications nécessitant le contrôle d'un disjoncteur d'alternateur et d'un
disjoncteur de lignes principales, un second disjoncteur (de lignes principales) peut être activée et
configuré
B .
Le système supporte C les disjoncteurs contrôlés par des pulsations ou par des entrées continues. Le
système dispose de paramètres séparés pour chaque bande passante des impulsions d'Ouverture D et de
Fermeture E . Pendant le Délai F de transition, les sorties d'ouverture et de fermeture sont inhibées pour
permettre au système de verrouillage interlock de se remettre à zéro avant une sortie ouverte ou fermée
ne soit initialisé. Ce paramètre accepte des valeurs situées entre 0 et 1,000, par incréments de 1
seconde.
Pendant la synchronisation de l'alternateur avec le bus (uniquement dans le cadre du fonctionnement en
mode d'anticipation), le contrôleur DGC-2020 utilise le temps
G de fermeture du disjoncteur pour calculer
le temps optimum pour la fermeture de celui-ci.
Lorsqu'une commande de fermeture est générée, le contrôleur DGC-2020 surveille le statut du
disjoncteur et annonce une erreur du disjoncteur si celui-ci ne ferme pas pendant le temps imparti tel que
défini par le Délai
H de fermeture du disjoncteur. Ce paramètre est typiquement défini pour être supérieur à
deux fois le temps de fermeture du disjoncteur.
