nombre de fonctionnalités spécialement conçues pour pouvoir adapter le contrôleur DGC-2020 à tous
types d'utilisation particulière.
Configuration des entrées et des sorties programmables du
contrôleur DGC-2020
Le contrôleur DGC-2020 ainsi que les modules d'extension CEM-2020 (Contact Expansion Module) et
AEM-2020 (Analog Expansion Module) offrent de nombreuses possibilités de programmation des entrées
et des sorties programmables. Le contrôleur DGC-2020 et le module d'extension CEM-2020 disposent
d'entrées logiques configurables comme pré-alarmes ou alarmes et celles-ci sont disponibles sous forme
d'entrées de logique programmable BESTlogicPlus. Ces dispositifs disposent également de sortie relais à
contacts secs gérés par la logique programmable BESTlogicPlus.
Le module d'extension AEM-2020 disposent de huit sorties analogues, de huit entrées RTD (Resistive
Temperature Device), de deux entrées thermocouples et de quatre sorties analogiques. Chaque entrée
analogique est configurable comme entrée d'intensité 4 à 20 mA ou comme entrée de tension 0 à 10 Vdc
pour pouvoir fonctionner avec la majorité des transducteurs industriels disponibles sur le marché. Les
entrées RTD et thermocouples sont pré-configurées pour la mesure des températures. Chaque entrée
analogique, RTD, et/ou thermocouple peut être programmée avec une échelle de valeurs définies par
l'utilisateur ; il est aussi possible de lui assigner une désignation particulière ainsi que quatre seuils de
valeurs pour l'implémentation des schémas de protection ou pour l'utilisation avec les paramètres
mesurés par la Logique programmable BESTlogicPlus. Cette disposition permet d'assurer une protection
améliorée du moteur et de l'alternateur ainsi que la protection des dispositifs externes.
Les sorties analogiques peuvent être configurées comme sortie d'intensité 4 à 20 mA ou comme sortie de
tension 0 à 10 Vdc. Chaque sortie peut-être cartographiée pour mesurer les paramètres du contrôleur
DGC-2020 afin d'implémenter les fonctionnalités de gestion mesurée ou afin de fournir les signaux des
entrées analogiques à d'autres dispositifs.
Les instructions nécessaires à la configuration de chaque type d'entrée et de sortie programmables sont
données dans les paragraphes suivants. Ces instructions comprennent les indications nécessaires à
l'activation des modules d'extension.
Activation des modules LSM-2020, CEM-2020, et AEM-2020
Chemin d’accès IHM: PARAMETRES > PARAMETRES SYSTEME > CONFIG MODULE DIST
Les paramètres des entrées et des sorties à distance sont désactivées et ne peuvent être configurées
dans le logiciel BESTCOMSPlus
® qu'une fois que le module approprié a été activé. En conséquence, les
modules d'extension connectés au contrôleur doivent être d'abord activés avant qu'il ne soit possible de
configurer les paramètres associés. Voir Figure 7-21.

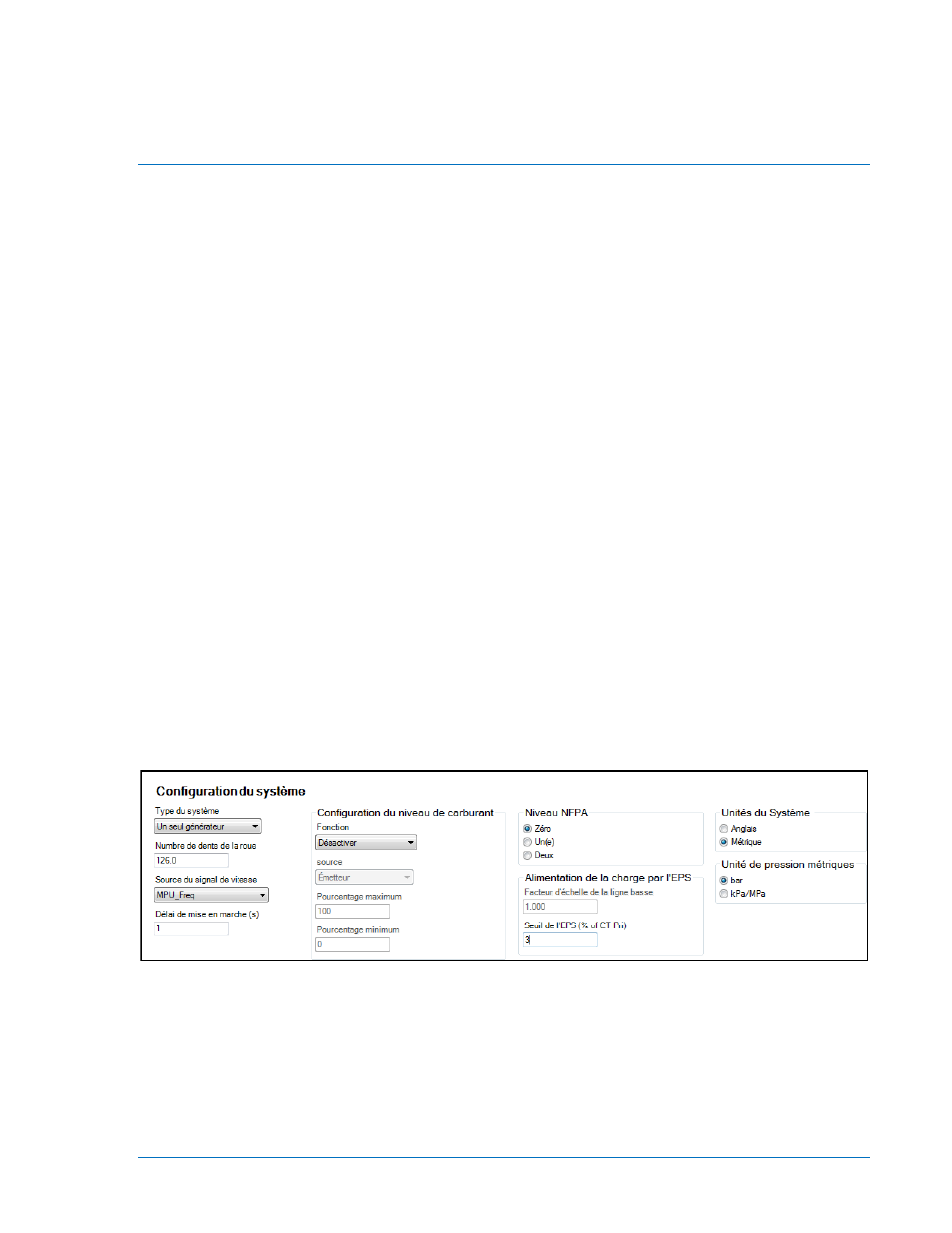

Figure 7-21. Écran Explorateur des paramètres, Paramètres système, Configuration des modules à
distance
Configuration des paramètres suivants :
1. Activation/Désactivation du module de partage de charge – Sélectionnez Activer si un module de
partage de charge fait partie du système.
2. Adresse LSM J1939 - Entrez l'adresse J1939 devant être utilisée par le contrôleur LSM-2020.
Normalement ce paramètre n'a pas besoin d'être modifié à moins que l'adresse soit déjà utilisée à un
autre emplacement du réseau CAN Bus.
9400270990 Rev X DGC-2020 - Configuration 7-17
